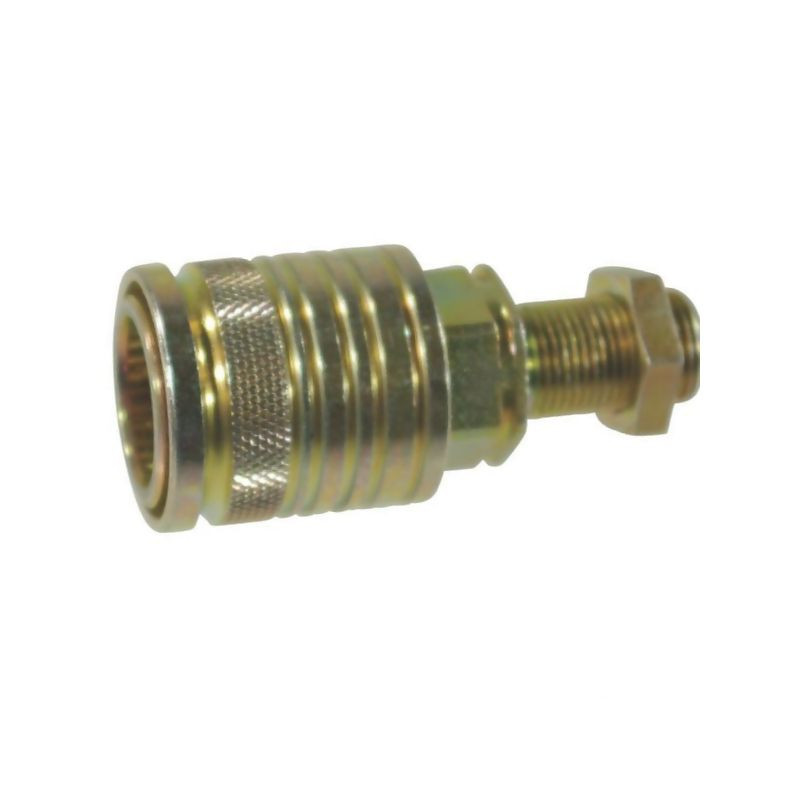

Szybkozłącze gniazdo ISO 12,5 zew. M16x1,5-10L STAUFF

Szybkozłącze gniazdo ISO 12,5 z gwintem zewnętrznym M16x1,5-10L marki STAUFF

Profesjonalne szybkozłącze hydrauliczne typu gniazdo, zaprojektowane z myślą o wymagających zastosowaniach w rolnictwie, technice komunalnej oraz przemyśle. Produkt oznaczony referencją B300-SKPF12N16 (oraz numerem katalogowym dostawcy SKPF12N16) stanowi kluczowy element systemów przesyłu płynów, zapewniając szczelne i bezpieczne połączenia w obwodach hydraulicznych pracujących pod ciśnieniem.

Kluczową cechą tego złącza jest jego zgodność z normą ISO 7241-1-A, co gwarantuje pełną interoperacyjność z innymi elementami systemu spełniającymi ten standard. Dzięki zastosowaniu mechanizmu Push & Pull, obsługa złącza jest intuicyjna i szybka, co ma kluczowe znaczenie przy częstych zmianach osprzętu w maszynach rolniczych.

Budowa i zasada działania

Złącze charakteryzuje się dwustronnym działaniem tulei blokującej, co umożliwia pewne połączenie niezależnie od kierunku montażu węża czy rury. Istotnym elementem bezpieczeństwa jest wbudowana funkcja zrywania oraz możliwość obustronnego odcinania przepływu. Mechanizm ten chroni instalację przed utratą cieczy hydraulicznej w przypadku przypadkowego rozłączenia pod obciążeniem lub awarii.

Konstrukcja wykonana jest z wytrzymałej stali, co zapewnia odporność na uszkodzenia mechaniczne oraz długotrwałą eksploatację w trudnych warunkach zewnętrznych. Precyzyjne wykonanie gwintu zewnętrznego M16x1,5-10L pozwala na łatwy i szczelny montaż do odpowiednich portów w maszynach.

Zastosowanie w praktyce

Produkt znajduje szerokie zastosowanie w:

• Systemach hydraulicznych ciągników rolniczych i kombajnów,
• Urządzeniach techniki komunalnej (np. zamiatarki, kosiarki),
• Instalacjach pracujących z płynami na bazie oleju mineralnego,
• Połączeniach wymagających wysokiej niezawodności i funkcji zabezpieczających przed wyciekiem.

Parametry techniczne i identyfikacja

Przed zakupem należy zweryfikować zgodność parametrów z posiadaną instalacją. Poniżej znajdują się kluczowe dane techniczne wynikające ze specyfikacji produktu:

• Typ złącza: Gniazdo (żeńskie),
• Standard: ISO 12,5 (seria rolnicza),
• Gwint zewnętrzny: M16x1,5-10L,
• Numer referencyjny: B300-SKPF12N16 / SKPF12N16,
• Numer oryginalny (OEM): HP101K1016,
• Materiał korpusu: Stal,
• Materiał uszczelnień: NBR (kauczuk nitrylowy) / PTFE (teflon),
• Producent: STAUFF.

Wskazówki montażowe i eksploatacyjne

Aby zapewnić bezawaryjną pracę układu hydraulicznego, przed montażem należy upewnić się, że gwint M16x1,5-10L odpowiada gniazdu w maszynie. Warto również sprawdzić, czy stosowane medium robocze (olej mineralny) jest kompatybilne z uszczelnieniami NBR/PTFE. Regularna kontrola stanu technicznego złącza oraz czystość powierzchni styku zapobiegają przedwczesnemu zużyciu elementów i utrzymują nominalne ciśnienie robocze systemu.
