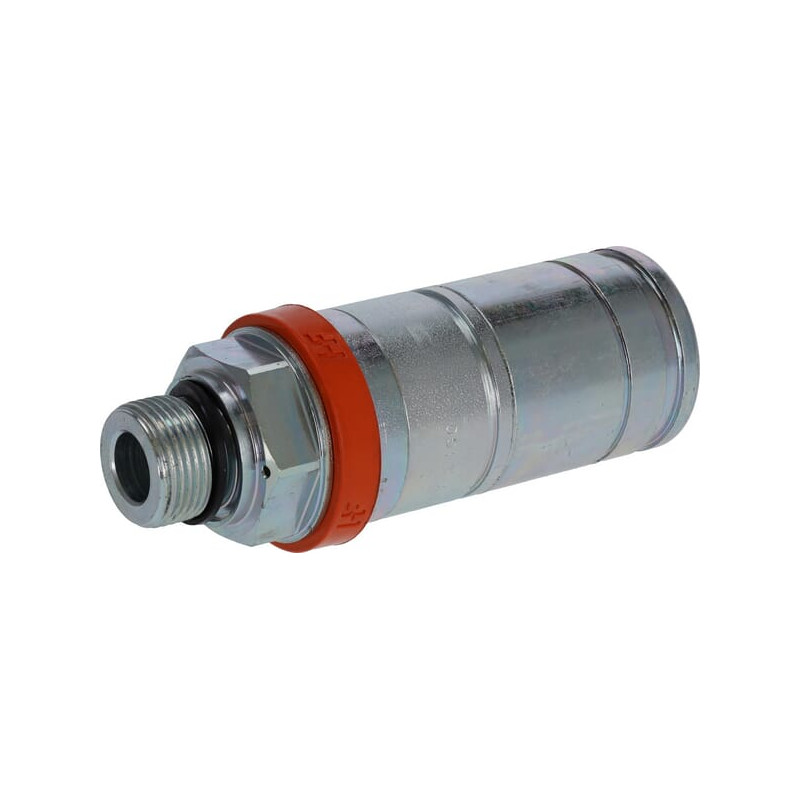

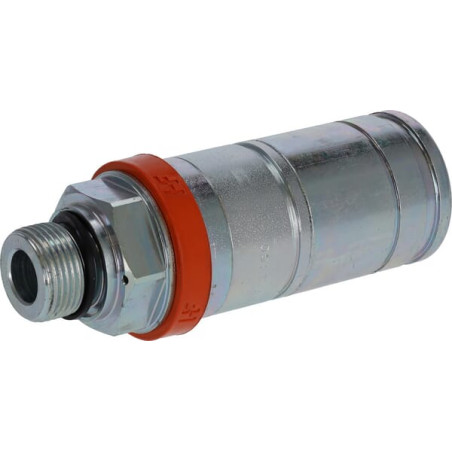

Szybkozłacze gniazdo 3CFHF 1/2"gwint zew. M22x1.5 , Faster 3CFHF21/22F U

Szybkozłącze gniazdo ISO 12,5 z gwintem zewnętrznym M22x1,5 – Faster WD

Profesjonalne szybkozłącze marki Faster, oznaczone symbolem 3CFHF21/22F U (referencja dostawcy: 3CFHF2122FU), stanowi kluczowy element nowoczesnych układów hydraulicznych. Produkt został zaprojektowany z myślą o zastosowaniach wymagających wysokiego przepływu medium oraz niezawodności w trudnych warunkach eksploatacyjnych. Dzięki zgodności z normą ISO 7241-A (typ A) oraz kompatybilności z wtyczkami serii CNV, złącze zapewnia uniwersalność i łatwość integracji z istniejącymi systemami w maszynach rolniczych i przemysłowych.

Kluczowe parametry techniczne i budowa

Konstrukcja szybkozłącza opiera się na wytrzymałej stali, co gwarantuje odporność na uszkodzenia mechaniczne i długotrwałą żywotność. Istotnym elementem jest zastosowanie uszczelnień wykonanych z poliuretanu. Materiał ten charakteryzuje się wysoką odpornością na ścieranie oraz doskonałymi właściwościami uszczelniającymi, co jest kluczowe przy pracy pod wysokim ciśnieniem i dużym natężeniem przepływu.

Złącze posiada asymetryczną budowę przyłączy, co pozwala na precyzyjne dopasowanie do konkretnych instalacji:

• Przyłącze nr 1: Gwint zewnętrzny męski metryczny o wymiarze M22x1,5. Skok gwintu wynosi 1,50 mm, co odpowiada kodowi 21 w specyfikacji producenta.
• Przyłącze nr 2: Szybkozłącze żeńskie (gniazdo) o nominalnym prześwicie ISO 12,5 (odpowiednik 1/2 cala). Średnica zewnętrzna połączenia szybkozłącza wynosi 42 mm (1.65 cala).

Wydajność i warunki pracy

Prezentowane szybkozłącze Faster WD zostało zaprojektowane do pracy w systemach hydraulicznych wysokiego ciśnienia. Maksymalne dopuszczalne ciśnienie robocze wynosi 250 BAR. Parametr ten czyni produkt idealnym rozwiązaniem do aplikacji, gdzie wymagana jest duża moc i szybka reakcja układu, takich jak sterowanie hydrauliką siłową w ciągnikach rolniczych czy maszynach budowlanych.

Zakres temperatur pracy urządzenia jest szeroki i wynosi od -25°C do +118°C. Dzięki temu złącze zachowuje swoje właściwości uszczelniające i mechaniczne zarówno w mroźne dni zimowe, jak i podczas intensywnej pracy latem, gdy temperatura oleju hydraulicznego znacząco wzrasta.

Zastosowanie i kompatybilność

Produkt znajduje zastosowanie wszędzie tam, gdzie konieczne jest częste i szybkie łączenie oraz rozłączanie przewodów hydraulicznych pod ciśnieniem lub bez niego. Standard ISO 7241-A zapewnia pełną wymiennność z innymi złączami tego typu dostępnymi na rynku, pod warunkiem zachowania zgodności wymiarowej.

Główne obszary zastosowania to:

• Układy hydrauliczne w gospodarstwach rolnych (np. podnośniki, przyczepy samowyładowcze).
• Maszyny przemysłowe wymagające szybkiej zmiany narzędzi roboczych.
• Systemy wymagające wysokiego przepływu cieczy hydraulicznej przy zachowaniu szczelności.

Weryfikacja dopasowania przed zakupem

Aby mieć pewność, że szybkozłącze będzie prawidłowo współpracować z Twoją maszyną, przed zakupem zweryfikuj poniższe parametry:

• Sprawdź, czy gwint zewnętrzny w Twojej instalacji to rzeczywiście M22x1,5.
• Upewnij się, że druga strona układu wyposażona jest we wtyk kompatybilny z normą ISO 7241-A (seria CNV lub odpowiedniki).
• Zweryfikuj maksymalne ciśnienie w swoim systemie – nie powinno ono przekraczać 250 BAR.
• Sprawdź, czy średnica zewnętrzna gniazda (42 mm) nie koliduje z obudową lub innymi elementami maszyny.

Dzięki zastosowaniu wysokiej jakości materiałów i precyzyjnemu wykonaniu, szybkozłącze Faster 3CFHF21/22F U zapewnia bezpieczną i bezawaryjną eksploatację, minimalizując ryzyko wycieków i przestojów w pracy.
