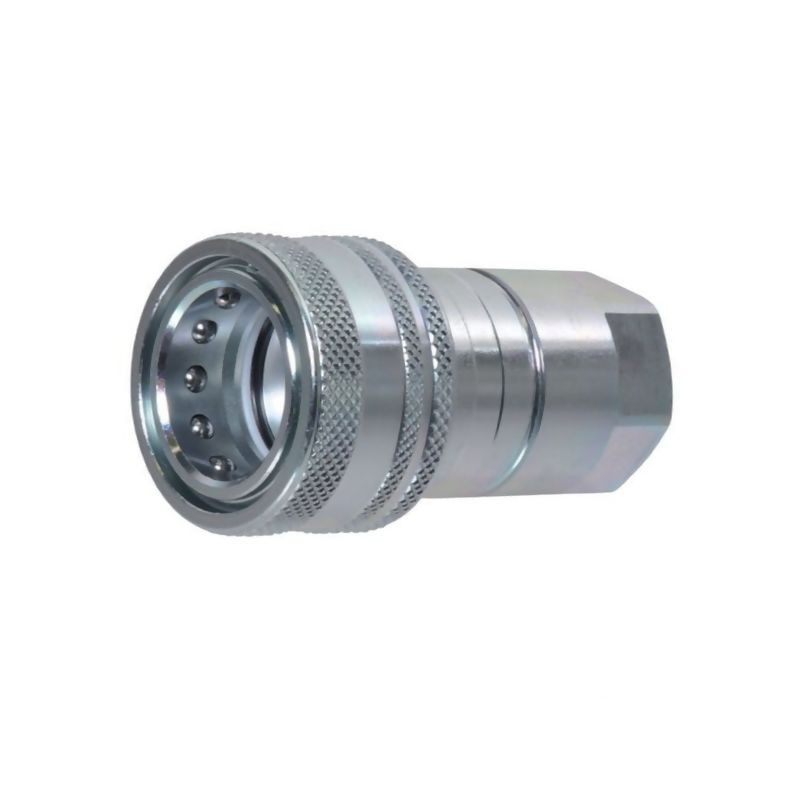

Szybkozłącze gniazdo ISO 20 wew. 3/4" BSP Faster

Szybkozłącze gniazdo ISO 20 z gwintem wewnętrznym 3/4" BSP marki Faster

Profesjonalne szybkozłącze hydrauliczne typu gniazdo, oznaczone symbolem B300-ANV34GASF, stanowi kluczowy element systemów przesyłu cieczy w maszynach rolniczych oraz urządzeniach techniki komunalnej. Produkt został zaprojektowany zgodnie z normą ISO 20 (ISO 7241-1-A), co gwarantuje pełną kompatybilność z innymi elementami spełniającymi ten standard. Główną zaletą tego rozwiązania jest możliwość szybkiego i bezpiecznego łączenia obwodów hydraulicznych bez konieczności stosowania skomplikowanych narzędzi.

Konstrukcja złącza opiera się na wysokiej jakości stali węglowej, która poddana została procesowi pasywacji. Taka obróbka powierzchniowa znacząco podnosi odporność materiału na korozję oraz działanie czynników zewnętrznych, co jest kluczowe w trudnych warunkach pracy charakterystycznych dla sektora rolniczego. Newralgiczne elementy cierne zostały dodatkowo wzmocnione poprzez obróbkę indukcyjną, co przekłada się na wydłużoną żywotność produktu i niezawodność działania przez lata.

Kluczowe parametry techniczne i wymiary

Dobór odpowiedniego złącza wymaga precyzyjnego dopasowania do istniejącej instalacji. Poniżej przedstawiono szczegółowe dane techniczne produktu, które pozwalają na jednoznaczną weryfikację kompatybilności:

• Typ złącza: Gniazdo (Female)
• Norma: ISO 20 (ISO 7241-1-A)
• Gwint przyłączeniowy: 3/4" BSP (gwint wewnętrzny)
• Maksymalne ciśnienie robocze: 300 bar
• Długość całkowita (L): 83 mm (uwaga: w specyfikacji występuje również informacja o długości całkowitej 110 mm, prosimy o weryfikację w dokumentacji maszyny)
• Zewnętrzna średnica korpusu: 48 mm
• Materiał wykonania: Stal węglowa z pasywacją

Zastosowanie i charakterystyka pracy

Szybkozłącze Faster ANV34GASF zostało zaprojektowane do pracy z płynami hydraulicznymi na bazie oleju mineralnego. Istotną cechą tego modelu jest brak funkcji zrywania (non-breakaway). Oznacza to, że złącze jest przeznaczone do tworzenia stałych, stabilnych połączeń w ramach układu hydraulicznego, a nie do częstego, awaryjnego rozłączania pod obciążeniem, które mogłoby prowadzić do uszkodzenia mechanizmu blokującego.

Zastosowanie zaawansowanego systemu blokowania opartego na kulkach oraz osiach blokujących zapewnia pewne utrzymanie połączenia nawet przy drganiach i wibracjach występujących podczas pracy maszyn. Mechanizm ten umożliwia łatwą obsługę przez użytkownika, jednocześnie eliminując ryzyko przypadkowego rozłączenia się instalacji.

Uszczelnienie i trwałość

Szczelność połączenia zapewniają wysokiej klasy materiały uszczelniające, wchodzące w skład zestawu. Zastosowano gumę nitrylową (NBR) oraz PTFE (politetrafluoroetylen). Materiały te charakteryzują się excellentną odpornością na oleje mineralne oraz szeroki zakres temperatur pracy, co jest niezbędne dla utrzymania parametrów hydraulicznych systemu.

Na co zwrócić uwagę przed zakupem?

Aby mieć pewność, że produkt idealnie dopasuje się do Twojej maszyny, zweryfikuj następujące elementy:

• Sprawdź, czy wymagany gwint to dokładnie 3/4" BSP wewnętrzny.
• Potwierdź, że średnica zewnętrzna 48 mm mieści się w dostępnej przestrzeni montażowej.
• Upewnij się, że Twoje zastosowanie nie wymaga funkcji zrywania złącza.
• Zweryfikuj numer referencyjny ANV34GASF z dokumentacją techniczną urządzenia.

Produkty marki Faster są synonimem jakości w branży hydrauliki siłowej. Wybierając to szybkozłącze, inwestujesz w bezpieczeństwo i efektywność pracy swoich urządzeń.
