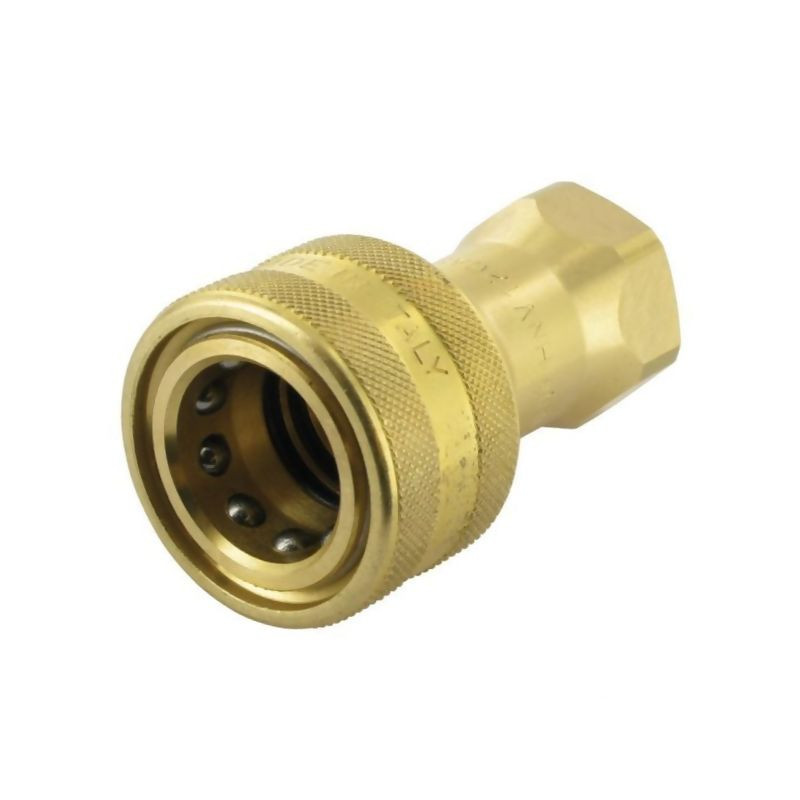

Szybkozłącze gniazdo ISO 20 wew. 3/4" BSP Faster

Szybkozłącze gniazdo ISO Faster HNV34GASF5 – specyfikacja i zastosowanie

Prezentowane szybkozłącze gniazdo marki Faster, oznaczone numerem referencyjnym B300-HNV34GASF5, to profesjonalny element łączący zaprojektowany do pracy w wymagających warunkach przemysłowych i rolniczych. Produkt wykonany z wysokiej jakości mosiądzu charakteryzuje się trwałością oraz odpornością na czynniki zewnętrzne, co jest kluczowe w aplikacjach hydraulicznych narażonych na intensywne użytkowanie.

Złącze należy do serii grzybkowej HNV i działa w standardzie ISO. Jego konstrukcja jest jednosobronna, co oznacza, że mechanizm zamykający znajduje się po stronie gniazda. Ważną cechą tego modelu jest brak funkcji zrywania (breakaway), co zapewnia stabilne i bezpieczne połączenie podczas pracy maszyny, eliminując ryzyko przypadkowego rozłączenia pod ciśnieniem.

Kluczowe parametry techniczne i wymiary

Przed zakupem należy dokładnie zweryfikować zgodność parametrów technicznych z istniejącą instalacją hydrauliczną. Poniżej przedstawiono szczegółowe dane techniczne produktu wynikające ze specyfikacji producenta:

• Producent: Faster
• Numer referencyjny: B300-HNV34GASF5 (Supplier Reference: HNV34GASF5)
• Rodzaj złącza: Gniazdo (żeńskie)
• Typ gwintu: Wewnętrzny 3/4" BSP
• Standard: ISO (kompatybilny z normami ISO 724-B / 1179-1)
• Rozmiar złącza: 20 mm (średnica wewnętrzna), 52 mm (wymiar zewnętrzny)
• Materiał wykonania: Mosiądz
• Uszczelnienie: NBR/PTFE
• Maksymalne ciśnienie robocze: 100 BAR
• Zakres temperatur pracy: od -25 °C do 125 °C
• Działanie: Jednosobronne, bez funkcji zrywania

Zastosowanie w układach hydraulicznych

Szybkozłącze Faster HNV34GASF5 znajduje szerokie zastosowanie w systemach, gdzie wymagana jest szybka wymiana narzędzi lub podłączenie przewodów bez użycia dodatkowych narzędzi. Dzięki gwintowi wewnętrznemu 3/4" BSP idealnie współpracuje z rurami i węzłami hydraulicznymi o tym samym standardzie.

Konstrukcja z mosiądzu oraz uszczelnienia z materiałów NBR i PTFE zapewniają doskonałą odporność na oleje mineralne, co jest standardem w hydraulice siłowej. Złącze sprawdza się w:

• Maszynach rolniczych wymagających częstego przepinania agregatów hydraulicznych.
• Instalacjach przemysłowych pracujących pod ciśnieniem do 100 BAR.
• Środowiskach o zmiennej temperaturze (-25 °C do 125 °C) i podwyższonej wilgotności.
• Systemach, gdzie priorytetem jest szczelność i bezpieczeństwo połączenia (brak funkcji zrywania).

Wskazówki montażowe i kompatybilność

Aby zapewnić bezawaryjną pracę, przed montażem należy upewnić się, że druga strona złącza (wtyk) jest kompatybilna z profilem grzybkowym serii HNV oraz standardem ISO. Należy również zwrócić uwagę na stan techniczny gwintu 3/4" BSP w instalacji, aby uniknąć nieszczelności.

Produkt jest nowy, fabrycznie zapakowany i gotowy do instalacji. Ze względu na specyfikę pracy pod wysokim ciśnieniem, zaleca się regularną kontrolę stanu uszczelnień NBR/PTFE oraz czystości powierzchni łączonych, co wydłuży żywotność całego układu hydraulicznego.
