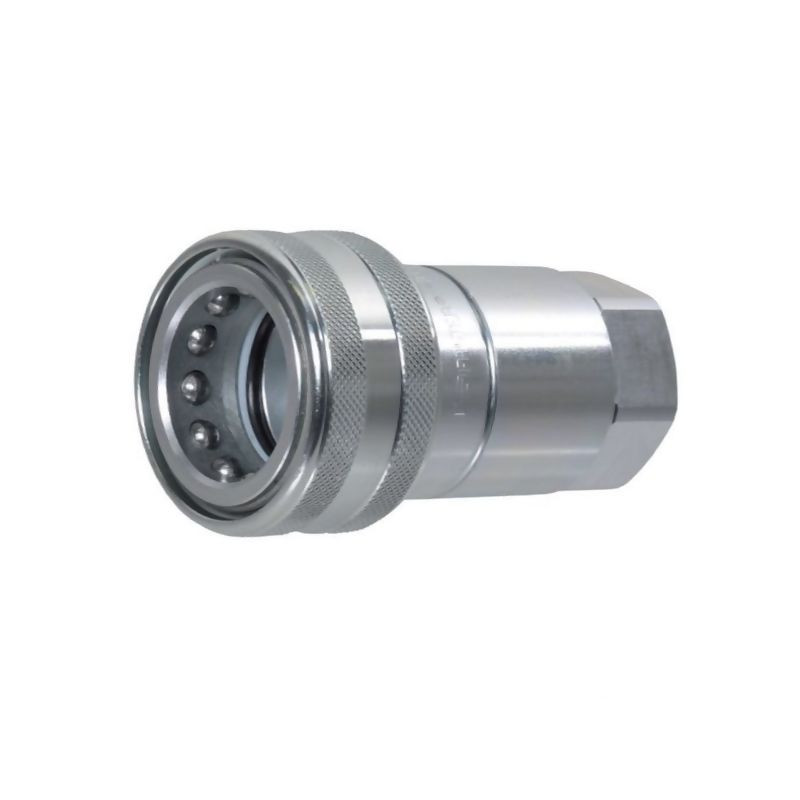

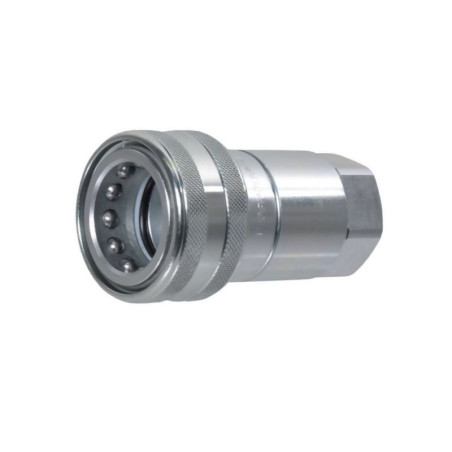

Szybkozłącze gniazdo ISO 6,3 wew. 9/16" UNF Faster

Szybkozłącze gniazdo ISO 6,3 wew. 9/16" UNF Faster – precyzja i wytrzymałość w hydraulice siłowej

Profesjonalne szybkozłącze hydrauliczne marki Faster, oznaczone referencją B300-HNV1438SAEF, stanowi kluczowy element systemów przesyłu cieczy w wymagających warunkach pracy. Jest to gniazdo (część żeńska) serii HNV, zaprojektowane zgodnie z rygorystycznymi normami ISO 7241-A oraz ISO 11926-1. Produkt ten wyróżnia się solidną konstrukcją wykonaną ze stali węglowej, poddaną procesowi pasywacji na biało, co zapewnia skuteczną ochronę antykorozyjną i długotrwałą estetykę nawet w trudnym środowisku przemysłowym.

Główną zaletą tego złącza jest jego specyficzna konstrukcja umożliwiająca jednostronne uruchamianie tulei blokującej przy jednoczesnym zapewnieniu dwukierunkowego odcięcia przepływu. Oznacza to, że połączenie jest bezpieczne i szczelne zarówno po stronie gniazda, jak i wtyku, a proces rozłączania nie generuje ryzyka przypadkowego rozlania płynu hydraulicznego. Co istotne, złącze pozbawione jest funkcji zrywania (breakaway), co gwarantuje stabilność połączenia przy wysokich obciążeniach dynamicznych i wibracjach typowych dla maszyn rolniczych czy budowlanych.

Kluczowe parametry techniczne i budowa

Złącze charakteryzuje się gwintem wewnętrznym o standardzie UNF 9/16 cala, co jest powszechnie stosowanym rozwiązaniem w układach hydraulicznych średniego i wysokiego ciśnienia. Średnica zewnętrzna strefy połączenia wynosi 28 mm, co należy zweryfikować pod kątem kompatybilności z istniejącymi instalacjami. Wewnątrz zastosowano wysokiej jakości materiały uszczelniające, takie jak NBR (kauczuk butylonitrylowy) oraz Teflon (PTFE), które gwarantują szczelność i odporność na agresywne czynniki chemiczne obecne w olejach hydraulicznych.

• Typ złącza: Gniazdo (żeńskie), seria HNV
• Gwint: Wewnętrzny 9/16" UNF (18 zwojów na cal)
• Średnica zewnętrzna: 28 mm
• Materiał wykonania: Stal węglowa pasywowana na biało
• Uszczelnienie: NBR / Teflon (PTFE)
• Ciśnienie robocze: Do 450 bar
• Zakres temperatur: Od -40°C do +100°C
• Normy: ISO 7241-A, ISO 11926-1

Zastosowanie i warunki eksploatacji

Dzięki wysokiemu ciśnieniu roboczemu sięgającemu 450 bar oraz szerokiemu zakresowi temperaturowemu (-40°C do 100°C), szybkozłącze Faster HNV1438SAEF znajduje zastosowanie w najbardziej obciążonych sektorach. Jest idealnym wyborem do układów hydraulicznych zasilanych płynami na bazie oleju mineralnego. Jego konstrukcja zapewnia większy przepływ w porównaniu do standardowych złącz, co przekłada się na wyższą efektywność pracy siłowników i innych podzespołów.

Produkt dedykowany jest do:

• Rolnictwa: Ciągniki, kombajny, maszyny uprawowe wymagające częstego odpinania osprzętu.
• Maszyn budowlanych: Koparki, ładowarki, spychacze pracujące w zmiennych warunkach atmosferycznych.
• Przemysłu: Prasy hydrauliczne, urządzenia stacjonarne i mobilne.

Wskazówki montażowe i weryfikacja dopasowania

Przed zakupem i montażem należy dokładnie sprawdzić zgodność gwintu UNF 9/16" z portem hydraulicznym w maszynie. Należy upewnić się, że średnica zewnętrzna 28 mm nie koliduje z innymi elementami konstrukcyjnymi. Ze względu na specyfikę działania (jednostronne odblokowanie tulei), montaż powinien być wykonany z zachowaniem zasad sztuki hydraulicznej, dbając o czystość połączeń, aby uniknąć zanieczyszczenia układu. Hartowane miejsca narażone na zużycie mechaniczne zapewniają, że złącze zachowa swoje parametry przez długi czas eksploatacji, nawet przy intensywnym cyklu pracy.
