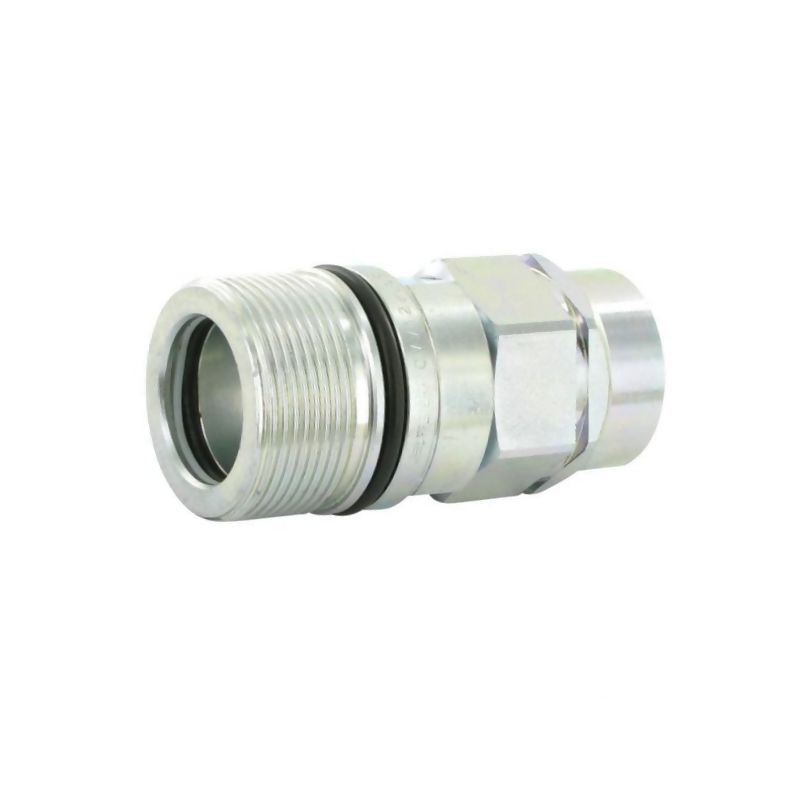

Szybkozłącze grzybkowe 3/4" BSP IG Faster

Szybkozłącze grzybkowe Faster CVV1234GASFV – wersja Heavy Duty

Prezentowane szybkozłącze grzybkowe marki Faster, oznaczone indeksem CVV1234GASFV, to zaawansowane technologicznie rozwiązanie zaprojektowane z myślą o wymagających zastosowaniach przemysłowych i mobilnych. Produkt należy do serii Heavy Duty, co oznacza jego szczególną odporność na duże obciążenia dynamiczne oraz trudne warunki eksploatacyjne. Dzięki zastosowaniu wysokiej jakości stali węglowej oraz specjalistycznej obróbce powierzchniowej (białe pasywowanie), element ten charakteryzuje się wyjątkową trwałością i odpornością na korozję.

Kluczową cechą tego modelu jest możliwość podłączania i odłączania pod ciśnieniem, co znacząco usprawnia pracę operatorów maszyn i redukuje czas przestojów. Złącze spełnia normę ISO 14541, co gwarantuje kompatybilność z wieloma innymi produktami dostępnymi na rynku europejskim, ułatwiając serwis i wymianę elementów w flotach maszynowych.

Zastosowanie i obszary wykorzystania

Szybkozłącze Faster CVV1234GASFV znajduje szerokie zastosowanie w sektorze maszyn ciężkich oraz urządzeń wymagających niezawodnego przesyłu mediów hydraulicznych. Jest dedykowane do pracy z płynami na bazie oleju mineralnego. Do głównych obszarów zastosowania należą:

• Maszyny budowlane i drogowe,
• Młoty hydrauliczne,
• Ciężki sprzęt rolniczy,
• Instalacje przemysłowe pracujące pod wysokim ciśnieniem.

Dzięki uniwersalnemu charakterowi i zgodności ze standardem ISO, produkt ten sprawdza się zarówno w nowych instalacjach, jak i jako zamiennik w istniejących systemach hydraulicznych innych producentów.

Konstrukcja i materiały wykonania

Produkt został wykonany ze stali węglowej, poddanej procesowi pasywowania na biało, co zapewnia dodatkową warstwę ochronną przed czynnikami zewnętrznymi. Wewnątrz złącza zastosowano zawór kulowy, który precyzyjnie kontroluje przepływ medium. Szczególną uwagę poświęcono materiałom uszczelniającym – wykorzystano tu połączenie Vitonu i PTFE. Uszczelki Viton są znane z doskonałej odporności termicznej i chemicznej, co pozwala na bezpieczną pracę w szerokim zakresie temperatur.

Złącze należy przykręcić do oporu, aby zapewnić pełną szczelność i bezpieczeństwo połączenia. Konstrukcja typu grzybkowego (mushroom) w wersji Heavy Duty zapewnia stabilność połączenia nawet przy drganiach i wibracjach charakterystycznych dla maszyn budowlanych czy rolniczych.

Parametry techniczne i wydajność

Szybkozłącze CVV1234GASFV charakteryzuje się imponującymi parametrami hydraulicznymi. Nominalne ciśnienie robocze wynosi aż 350 BAR, a współczynnik bezpieczeństwa ustalono na poziomie 1:2, co daje duży margines bezpieczeństwa przy nagłych skokach ciśnienia. Maksymalny przepływ medium osiąga wartość 135 l/min, co pozwala na efektywną pracę układów o dużym zapotrzebowaniu na olej hydrauliczny.

Produkt przystosowany jest do pracy w temperaturach od -25°C do +160°C, co czyni go odpowiednim do stosowania w zmiennych warunkach atmosferycznych oraz w układach generujących wysokie temperatury robocze.

Dane techniczne

• Producent: Faster
• Symbol/Indeks: CVV1234GASFV
• Rodzaj złącza: Szybkozłącze grzybkowe (mushroom)
• Wersja: Heavy Duty
• Standard: ISO 14541
• Przyłącze: 3/4" BSP (gwint wewnętrzny - IG)
• Rozmiar BG: BG 4
• Ciśnienie nominalne: 350 BAR
• Współczynnik bezpieczeństwa: 1:2
• Maksymalny przepływ: 135 l/min
• Materiał korpusu: Stal węglowa
• Obróbka powierzchniowa: Biały, pasywowany
• Materiał uszczelki: Viton / PTFE
• Możliwość podłączenia pod ciśnieniem: Tak
• Zakres temperatur pracy: od -25°C do +160°C
• Długość całkowita (L): 110 mm
• Długość części roboczej (C): 95 mm
• Średnica na końcu wtyczki (H): 28.10 mm
• Wymiar D (Rd): 42 x 2 mm
• Wymiar Y: 38 mm
