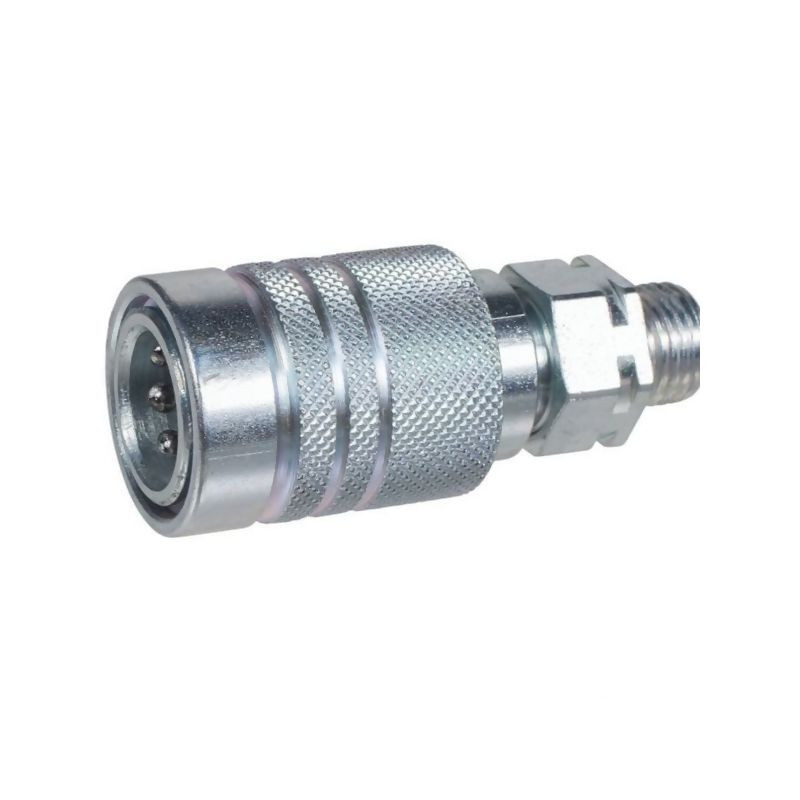

Szybkozłącze ISO 10 M16X1,5-10L - gniazdo

Szybkozłącze hydrauliczne Stauff SKPF10L16 – gniazdo ISO 10

Prezentowane szybkozłącze marki Stauff, oznaczone symbolem SKPF10L16, to wysokiej klasy komponent hydrauliki siłowej, zaprojektowany zgodnie z normą ISO 7241-1-A. Jest to element typu gniazdo (żeński), przeznaczony do bezpiecznego i szczelnego łączenia przewodów hydraulicznych w systemach pracujących pod wysokim ciśnieniem. Produkt charakteryzuje się solidną konstrukcją oraz precyzyjnym wykonaniem, co gwarantuje niezawodność w wymagających warunkach eksploatacyjnych.

Zastosowanie i kompatybilność

Dzięki uniwersalnemu charakterowi i zgodności z powszechnie stosowanymi standardami, szybkozłącze znajduje szerokie zastosowanie w wielu branżach. Jest idealnym rozwiązaniem dla:

• Maszyn rolniczych – gdzie niezawodność połączeń hydraulicznych jest kluczowa dla efektywności pracy w sezonie.
• Techniki komunalnej – do obsługi układów hydraulicznych w pojazdach specjalistycznych.
• Przemysłu i warsztatów – wszędzie tam, gdzie wymagane jest szybkie podłączanie i odłączanie obwodów hydraulicznych.

Złącze jest dedykowane do pracy z płynami na bazie oleju mineralnego, co czyni je standardowym elementem wyposażenia większości maszyn mobilnych i stacjonarnych.

Konstrukcja i zasada działania Push & Pull

Kluczową zaletą tego modelu jest zastosowanie mechanizmu typu Push & Pull. Oznacza to, że połączenie realizowane jest poprzez proste wsunięcie wtyku do gniazda, a rozłączenie wymaga pociągnięcia tulei blokującej. Taka konstrukcja zapewnia intuicyjną i szybką obsługę, nawet w rękawicach roboczych.

Szybkozłącze posiada funkcję zrywania oraz obustronne odcinanie przepływu. Osiowe uruchamianie tulei blokującej w obu kierunkach (działanie dwustronne) zwiększa ergonomię pracy i bezpieczeństwo operatora, minimalizując ryzyko przypadkowego rozłączenia pod obciążeniem.

Parametry techniczne i wytrzymałość

Produkt został zaprojektowany z myślą o ekstremalnych warunkach pracy. Jego parametry techniczne potwierdzają wysoką klasę wykonania:

• Ciśnienie robocze: do 250 BAR, co pozwala na zastosowanie w układach wysokociśnieniowych.
• Zakres temperatur: od -30°C do 100°C, zapewniający stabilną pracę zarówno w mroźne dni, jak i przy intensywnym nagrzewaniu się układu.
• Uszczelnienie: wykonane z kauczuku nitrylowego (NBR), znanego z doskonałej odporności na oleje mineralne i ścieranie.
• Obróbka powierzchni: białe pasywowanie, które skutecznie chroni stal przed korozją i wpływa na estetykę elementu.

Wymiary i specyfikacja przyłącza

Przy wyborze odpowiedniego złącza kluczowe są wymiary gwintu oraz całego korpusu. Model SKPF10L16 posiada gwint metryczny M16x1,5. Poniżej szczegółowe dane wymiarowe niezbędne do prawidłowego montażu:

• Rozmiar klucza (SW): 22 mm – ułatwia montaż przy użyciu standardowych narzędzi.
• Długość całkowita: 74 mm.
• Średnica zewnętrzna (D): 32 mm.
• Średnica szybkozłącza (D1): 17,3 mm.
• Rozmiar nominalny: BG 2 (ISO 10).

Ważną informacją jest brak możliwości podłączania złącza pod ciśnieniem. Przed rozłączeniem lub połączeniem układ musi zostać odciśnięty, co jest standardową procedurą bezpieczeństwa dla tego typu złączy z obustronnym odcinaniem.
