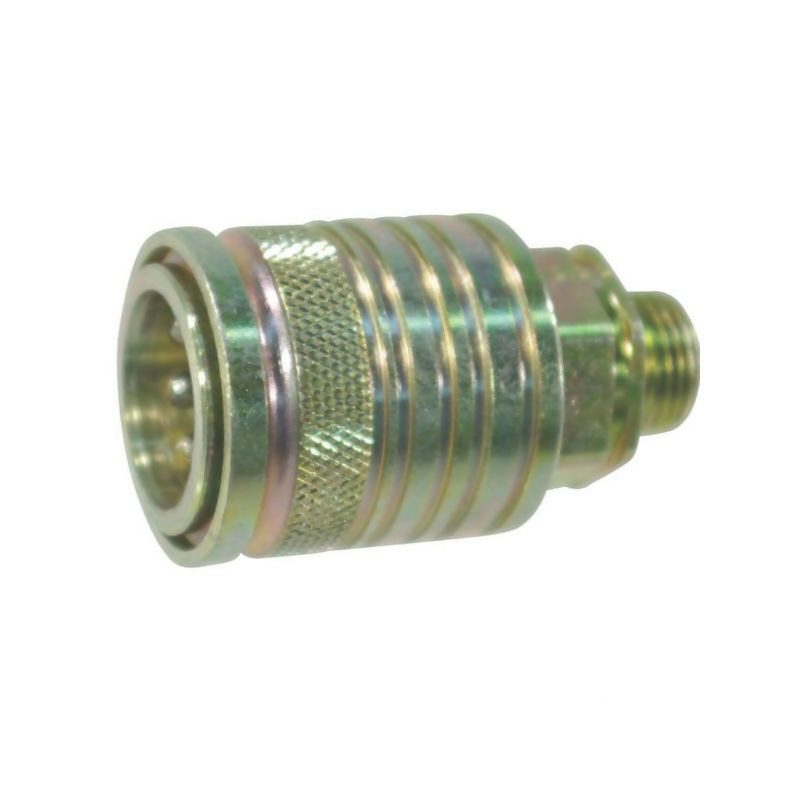

Szybkozłącze ISO 12,5 M14x1,5-8L - gniazdo

Szybkozłącze hydrauliczne Stauff ISO 12,5 – niezawodność w trudnych warunkach

Prezentowane szybkozłącze marki Stauff, oznaczone numerem referencyjnym SKPF12L14, to profesjonalny element instalacji hydraulicznej zaprojektowany z myślą o wymagających zastosowaniach w rolnictwie, technice komunalnej oraz przemyśle. Jako gniazdo (żeńska część złącza) w standardzie ISO 7241-1 serii A, produkt ten zapewnia pełną kompatybilność z większością popularnych systemów hydraulicznych dostępnych na rynku. Jego konstrukcja umożliwia szybkie i szczelne łączenie przewodów bez konieczności użycia dodatkowych narzędzi, co znacząco usprawnia prace serwisowe i codzienną obsługę maszyn.

Kluczowe cechy techniczne i konstrukcyjne

Złącze wyróżnia się zaawansowaną technologią łączenia typu „Push & Pull”, która pozwala na intuicyjną i szybką manipulację nawet w rękawicach roboczych. Istotnym elementem bezpieczeństwa i funkcjonalności jest mechanizm obustronnego odcinania przepływu medium. Oznacza to, że zarówno po stronie gniazda, jak i wtyku, następuje automatyczne zamknięcie kanału hydraulicznego w momencie rozłączenia, co minimalizuje ryzyko wycieku oleju i zanieczyszczenia środowiska pracy.

Dodatkowo, produkt wyposażony jest w funkcję zrywania oraz tuleję blokującą działającą w obu kierunkach. Rozwiązania te zwiększają odporność złącza na przypadkowe rozłączenie pod wpływem drgań lub napięcia przewodu, co jest kluczowe w dynamicznie pracujących maszynach rolniczych.

Parametry techniczne i warunki pracy

Aby zapewnić bezproblemowy montaż i długotrwałą eksploatację, szybkozłącze Stauff SKPF12L14 charakteryzuje się precyzyjnie określonymi parametrami geometrycznymi i wytrzymałościowymi:

• Standard połączenia: ISO 7241-1 A (seria 12,5).
• Gwint przyłączeniowy: M14x1,5-8L – metryczny gwint zewnętrzny, umożliwiający bezpośredni montaż w blokach hydraulicznych lub na końcówkach węży.
• Ciśnienie robocze: 220–250 bar – wysoka odporność na ciśnienie zapewnia bezpieczeństwo w systemach wysokociśnieniowych.
• Uszczelnienie: NBR (kauczuk butadienowo-akrylowy) – materiał odporny na oleje mineralne i smary, zapewniający szczelność w typowych zastosowaniach hydraulicznych.
• Zakres temperatur pracy: od -30°C do +100°C – szeroki zakres termiczny pozwala na pracę w zmiennych warunkach atmosferycznych, od mroźnych zim po upalne dni letnie.
• Wymiary zewnętrzne: Długość całkowita wynosi 69 mm, a średnica zewnętrzna to 38 mm. Te wymiary należy zweryfikować pod kątem dostępnej przestrzeni montażowej w maszynie.

Zastosowanie i kompatybilność

Szybkozłącze to idealne rozwiązanie dla maszyn rolniczych (ciągniki, kombajny, opryskiwacze), sprzętu komunalnego (zamiatarki, kosiarki) oraz instalacji stacjonarnych wymagających częstego odpinania przewodów hydraulicznych. Dzięki zgodności ze standardem ISO 7241-1 A, produkt pasuje do złączy innych wiodących producentów spełniających tę samą normę, co ułatwia utrzymanie floty sprzętowej w sprawności.

Przed zakupem zaleca się dokładne sprawdzenie istniejącego złącza w maszynie pod kątem typu gwintu (M14x1,5) oraz wymiarów zewnętrznych, aby upewnić się, że nowe szybkozłącze zmieści się w obudowie lub uchwycie. Prawidłowy dobór uszczelnień NBR jest kluczowy przy pracy z płynami na bazie oleju mineralnego, gwarantując szczelność i brak awarii w newralgicznych punktach układu hydraulicznego.
