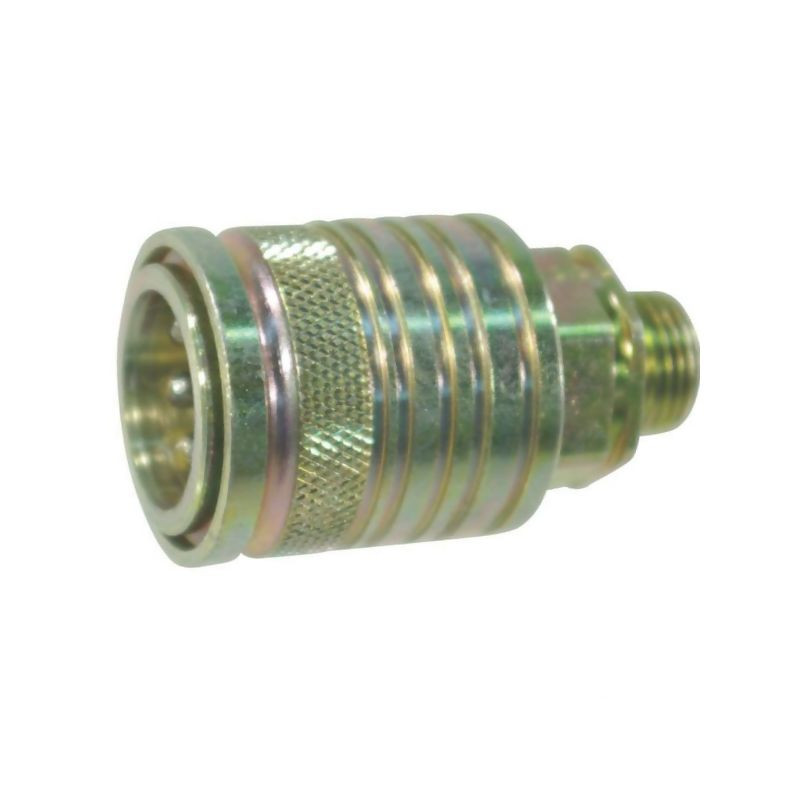

Szybkozłącze ISO 12,5 M18x1,5-12L - gniazdo, HP101L1218

Szybkozłącze hydrauliczne Stauff ISO 12,5 – model HP101L1218

Prezentowane szybkozłącze to profesjonalny element systemu hydraulicznego, zaprojektowany z myślą o wymagających zastosowaniach w rolnictwie oraz technice komunalnej. Produkt oznaczony referencją SKPF12L18 i symbolem HP101L1218 pochodzi od renomowanego producenta Stauff, co gwarantuje wysoką jakość wykonania i trwałość w trudnych warunkach eksploatacyjnych. Jest to gniazdo (część żeńska) złącza, które umożliwia szybkie i bezpieczne łączenie przewodów hydraulicznych bez konieczności użycia dodatkowych narzędzi.

Kluczową cechą tego modelu jest zgodność z międzynarodową normą ISO 7241-1-A. Standaryzacja ta zapewnia pełną kompatybilność z innymi elementami systemu spełniającymi ten sam standard, co ułatwia serwisowanie maszyn i wymianę podzespołów. Złącze wyposażone jest w mechanizm obustronnego odcinania przepływu medium, co zapobiega wyciekom oleju hydraulicznego podczas rozłączania oraz chroni układ przed zanieczyszczeniami z zewnątrz.

Precyzyjne wymiary i specyfikacja techniczna

Dobór odpowiedniego szybkozłącza wymaga uwzględnienia konkretnych parametrów geometrycznych oraz technicznych. Model HP101L1218 charakteryzuje się następującymi danymi, które należy zweryfikować przed montażem:

• Długość całkowita: 70 mm – parametr krytyczny dla dopasowania w ograniczonej przestrzeni montażowej.
• Średnica zewnętrzna: 38 mm – pozwala na prawidłowe osadzenie w uchwytach lub panelach.
• Gwint przyłączeniowy: M18x1,5 – metryczny gwint drobnozwojny, typowy dla wielu układów hydraulicznych w maszynach rolniczych.
• Prześwit nominalny: 12,5 mm (oznaczenie 12L) – określa przepustowość złącza.
• Ciśnienie robocze: do 250 BAR – wysoka odporność na ciśnienie zapewnia bezpieczeństwo pracy w układach wysokociśnieniowych.

Konstrukcja złącza opiera się na solidnej strukturze stalowej, odpornej na uszkodzenia mechaniczne i korozję. Elementem uszczelniającym jest pierścień wykonany z materiału NBR (kauczuk butylonitrylowy). NBR charakteryzuje się doskonałą odpornością na oleje mineralne, smary i paliwa, co czyni go idealnym wyborem do standardowych zastosowań hydraulicznych. Uszczelnienie jest trwałe i nie wymaga wymiany podczas samego procesu montażu, o ile jest w dobrym stanie technicznym.

Zastosowanie i funkcjonalność Push & Pull

Szybkozłącze Stauff HP101L1218 znajduje szerokie zastosowanie w maszynach rolniczych, takich jak ciągniki, kombajny czy przyczepy samozbierające, a także w sprzęcie komunalnym. Mechanizm działania opiera się na funkcji Push & Pull (wciśnij i pociągnij), co znacząco przyspiesza pracę operatora. System ten pozwala na intuicyjne podłączanie i odłączanie węży nawet w rękawicach roboczych, co jest istotne w warunkach polowych.

Obustronne odcinanie przepływu jest kluczowe dla utrzymania czystości układu. Po rozłączeniu zawory w obu częściach złącza (gnieździe i wtyku) automatycznie się zamykają, minimalizując straty cieczy roboczej i ryzyko przedostania się brudu do wnętrza instalacji. Jest to szczególnie ważne w sezonie pracy, gdy czas przestojów musi być ograniczony do minimum.

Wskazówki dotyczące doboru i montażu

Przed zakupem i instalacją zaleca się dokładne sprawdzenie kompatybilności z istniejącym układem hydraulicznym. Należy upewnić się, że dostępne miejsce montażowe pozwala na swobodne operowanie złączem o długości 70 mm i średnicy 38 mm. Warto również zweryfikować, czy ciśnienie w układzie nie przekracza deklarowanych 250 BAR oraz czy rodzaj używanego oleju hydraulicznego jest kompatybilny z uszczelnieniami NBR.

Produkt dostarczany jest jako pojedynczy element (gniazdo), bez dodatkowych akcesoriów w zestawie. Jego solidna konstrukcja i zgodność z normami branżowymi czynią go niezawodnym wyborem dla profesjonalistów dbających o sprawność swoich maszyn.
