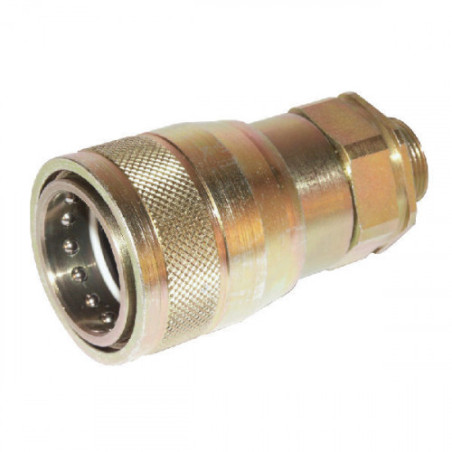

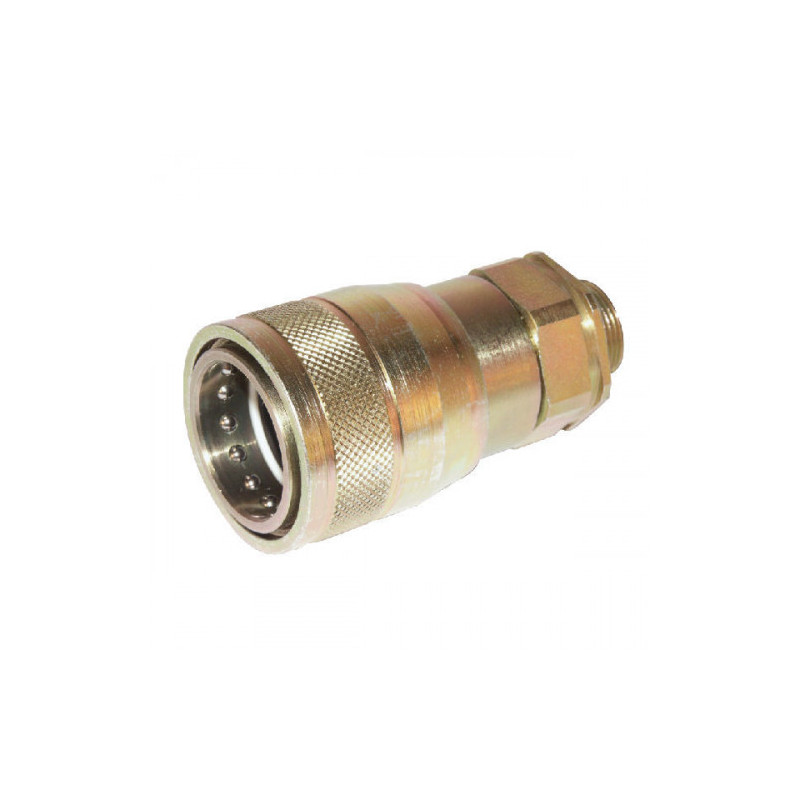

Szybkozłącze ISO 25 M30x2-20S - gniazdo

Szybkozłącze hydrauliczne Stauff SKPF25S30 – gniazdo ISO 7241-1-A

Profesjonalne szybkozłącze hydrauliczne marki Stauff, oznaczone symbolem SKPF25S30, stanowi niezawodny element systemów przesyłu cieczy w wymagających warunkach pracy. Jest to gniazdo (żeńska część złącza) zaprojektowane zgodnie z normą ISO 7241-1 A, co gwarantuje pełną kompatybilność z innymi elementami spełniającymi ten standard. Produkt wyróżnia się solidną konstrukcją i precyzyjnym wykonaniem, typowym dla produktów inżynieryjnych firmy Stauff.

Zastosowanie i uniwersalność

Złącze zostało zaprojektowane do pracy z płynami na bazie oleju mineralnego, co czyni je idealnym rozwiązaniem dla szerokiego spektrum maszyn i urządzeń. Dzięki uniwersalnemu charakterowi znajduje zastosowanie w:

• maszynach rolniczych,
• technice komunalnej,
• przemyśle warsztatowym i serwisowym.

Jego konstrukcja pozwala na bezpieczne i szybkie łączenie oraz rozłączanie przewodów hydraulicznych, co jest kluczowe przy codziennej eksploatacji sprzętu ciężkiego.

Kluczowe cechy techniczne i zasada działania

Szybkozłącze SKPF25S30 pracuje w oparciu o sprawdzoną zasadę Push & Pull, umożliwiającą intuicyjną obsługę. Mechanizm zrywania oraz obustronne odcinanie przepływu zapewniają bezpieczeństwo instalacji podczas manipulacji złączem. Istotną cechą jest osiowe uruchamianie tulei blokującej w obu kierunkach, co definiuje jego działanie dwustronne i ułatwia montaż w trudno dostępnych miejscach.

Warto zaznaczyć, że złącze nie posiada możliwości podłączenia pod ciśnieniem, co wymaga zachowania standardowych procedur bezpieczeństwa przy pracy z układami hydraulicznymi.

Parametry techniczne i wytrzymałość

Produkt charakteryzuje się wysokimi parametrami wytrzymałościowymi, dostosowanymi do intensywnego użytkowania w branży heavy-duty:

• Ciśnienie robocze: do 250 BAR,
• Zakres temperatur: od -30°C do 100°C,
• Materiał uszczelnienia: Nitrile rubber (NBR), zapewniający odporność na oleje mineralne i trwałość w zmiennych warunkach termicznych,
• Obróbka powierzchni: biała pasywacja, chroniąca przed korozją.

Wymiary i specyfikacja przyłączeniowa

Złącze posiada gwint przyłączeniowy M30x2-20S. Poniżej znajdują się dokładne wymiary geometryczne niezbędne przy doborze elementów instalacji:

• Rozmiar: BG 6 (ISO 25),
• Długość całkowita: 105 mm,
• Średnica zewnętrzna (D): 54 mm,
• Średnica szybkozłącza (D1): 34,3 mm,
• Rozmiar klucza (SW): 41,0 mm.

Dzięki precyzyjnie określonym wymiarom i zgodności z normami międzynarodowymi, szybkozłącze Stauff SKPF25S30 jest bezpiecznym i długowiecznym wyborem dla profesjonalistów dbających o sprawność swoich maszyn.
