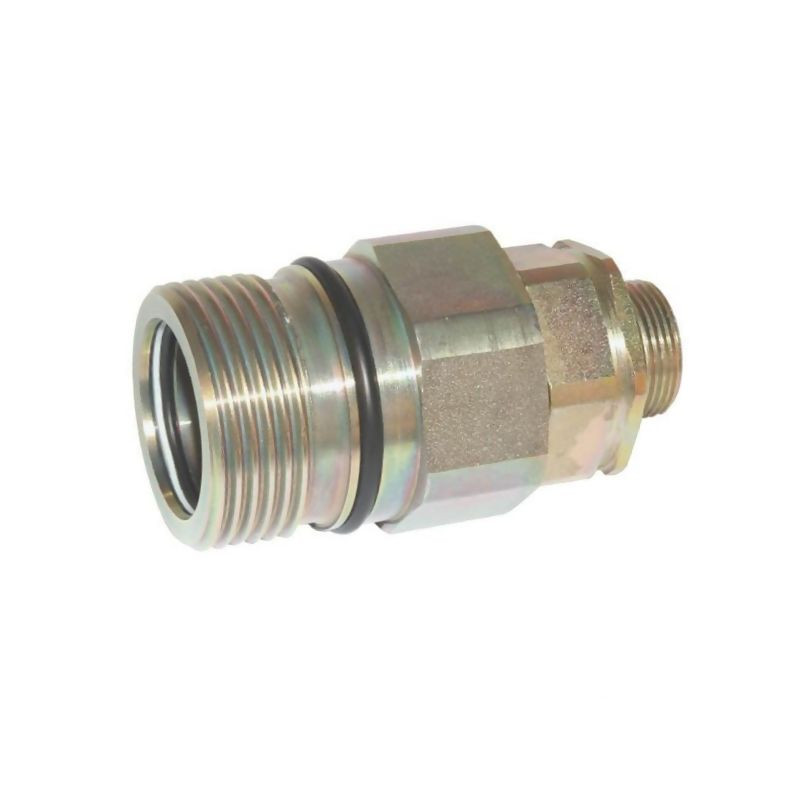

Prezentowane szybkozłącze skręcane typu gniazdo to zaawansowane technologicznie rozwiązanie hydrauliczne, zaprojektowane z myślą o wymagających zastosowaniach w przemyśle i rolnictwie. Produkt oznaczony referencją B500-SKSF12S20 oraz kodem katalogowym SKSF12S20 pochodzi od renomowanego producenta Stauff, co gwarantuje najwyższą jakość wykonania i niezawodność działania. Element ten służy do tworzenia szczelnych i wytrzymałych połączeń w układach hydraulicznych, zapewniając jednocześnie możliwość szybkiego rozłączania bez utraty płynu roboczego dzięki mechanizmowi obustronnego odcinania.
Kluczową cechą tego szybkozłącza jest jego specyficzna konstrukcja gwintowa. Z jednej strony element wyposażony jest w gwint zewnętrzny M36x2, który umożliwia stabilne mocowanie w odpowiednich portach maszynowych. Z drugiej strony znajduje się gwint zewnętrzny M20x1,5–12s, co pozwala na elastyczne dopasowanie do różnych konfiguracji instalacji hydraulicznych. Taka budowa sprawia, że produkt jest idealnym wyborem tam, gdzie konieczne jest połączenie elementów o różnych standardach gwintów, zachowując przy tym pełną integralność układu.
Szybkozłącze zostało zaprojektowane do pracy w trudnych warunkach eksploatacyjnych. Jego konstrukcja pozwala na bezpieczną pracę przy ciśnieniu nominalnym sięgającym aż 400 BAR, co czyni je odpowiednim do zastosowań w systemach wysokociśnieniowych. Zakres temperatur roboczych od -30 °C do +100 °C zapewnia szerokie możliwości aplikacyjne, niezależnie od panujących warunków atmosferycznych czy temperatury płynu hydraulicznego.
Wymiary fizyczne produktu zostały precyzyjnie dobrane, aby ułatwić montaż i konserwację. Całkowita długość szybkozłącza wynosi 66 mm, a do jego poprawnego dokręcenia wymagany jest klucz o rozmiarze 30 mm. Te kompaktowe wymiary pozwalają na instalację nawet w miejscach o ograniczonej przestrzeni roboczej, co jest częstym wyzwaniem w nowoczesnych maszynach budowlanych i rolniczych.
Produkt znajduje szerokie zastosowanie w sektorze maszyn rolniczych, budowlanych oraz przemysłowych. Jest szczególnie polecany do układów wykorzystujących oleje mineralne i ciecze hydrauliczne na bazie olejowej. Dzięki zastosowaniu wysokiej jakości materiałów uszczelniających, takich jak NBR lub PTFE (dobór zależny od konkretnej specyfikacji partii i zastosowania), szybkozłącze zapewnia doskonałą szczelność i odporność na zużycie.
Przed zakupem i montażem należy bezwzględnie zweryfikować zgodność gwintów z dokumentacją techniczną maszyny. Upewnij się, że porty połączeniowe odpowiadają specyfikacji M36x2 oraz M20x1,5–12s. Istotne jest również sprawdzenie, czy maksymalne ciśnienie robocze układu nie przekracza 400 BAR oraz czy temperatura pracy mieści się w zadeklarowanym zakresie. Prawidłowy montaż przy użyciu klucza 30 mm oraz dbałość o czystość połączeń hydraulicznych są kluczowe dla długotrwałej i bezawaryjnej eksploatacji tego elementu.
