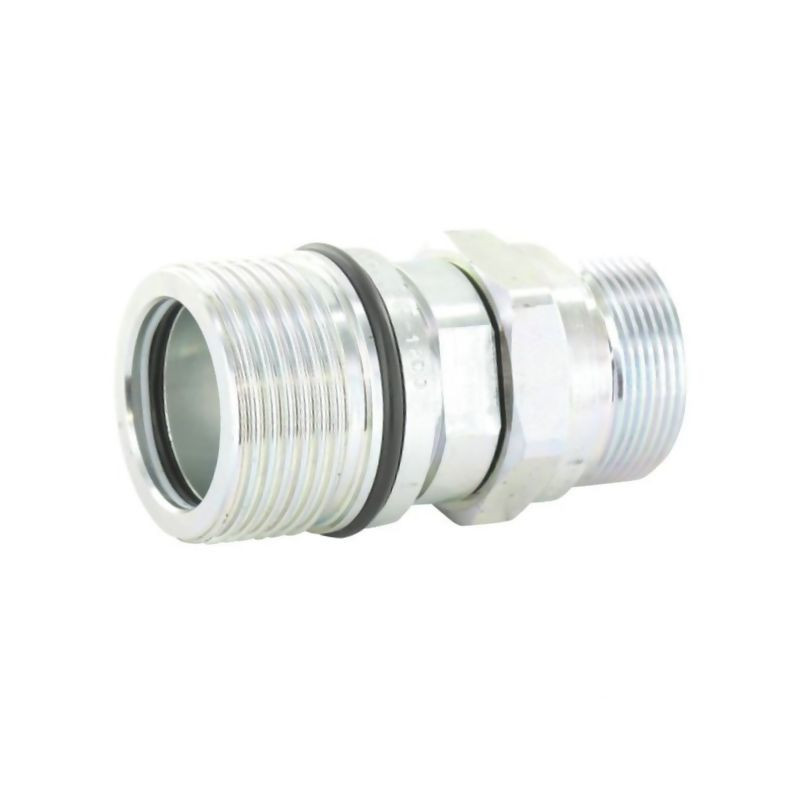

Szybkozłacze skręcane gniazdo M36x2 zew. M22x1,5L-PANelowy Faster

Szybkozłącze skręcane gniazdo panelowe Faster CVV0471415F

Szybkozłącze skręcane marki Faster, oznaczone indeksem CVV0471415F, to profesjonalny element systemów hydraulicznych zaprojektowany do pracy w wymagających warunkach przemysłowych. Jest to gniazdo (część żeńska) wykonane zgodnie z normą ISO 14541, co gwarantuje pełną kompatybilność z innymi elementami spełniającymi ten standard. Konstrukcja skręcana ułatwia montaż na przewodach lub w panelach sterowniczych, zapewniając szczelne i trwałe połączenie.

Zastosowanie i charakterystyka techniczna

Prezentowany model został zaprojektowany jako złącze panelowe, co oznacza, że jego obudowa umożliwia stabilny montaż w płaskich powierzchniach maszyn, rozdzielaczy hydraulicznych lub płytach montażowych. Dzięki zastosowaniu gwintu zewnętrznego M36x2 mm, złącze może być bezpiecznie mocowane do odpowiednio przygotowanych otworów w panelach, zapewniając wysoką odporność na drgania i obciążenia mechaniczne.

Kluczowym parametrem użytkowym jest możliwość pracy pod wysokim ciśnieniem. Szybkozłącze to charakteryzuje się ciśnieniem nominalnym na poziomie 400 BAR, co kwalifikuje je do zastosowań w układach hydraulicznych średniego i wysokiego ciśnienia. Maksymalny przepływ wynosi 75 l/min, co pozwala na efektywną pracę z mediami hydraulicznymi przy zachowaniu odpowiedniej wydajności systemu.

Konstrukcja i wymiary przyłączeniowe

Złącze posiada precyzyjnie wykonane przyłącza, które są kluczowe dla prawidłowego doboru elementów współpracujących. Strona robocza złącza (strona wtyku) posiada średnicę na końcu wynoszącą 22 mm oraz gwint wewnętrzny M22x1,5L (lewy). Jest to istotna informacja przy doborze odpowiedniej wtyczki (części męskiej), która musi posiadać kompatybilny gwint prawy lub być dedykowana do współpracy z tym typem gniazda zgodnie ze standardem ISO.

Wymiary konstrukcyjne zostały dobrane tak, aby zapewnić ergonomię montażu oraz oszczędność miejsca w zabudowie panelowej. Istotne wymiary obejmują:

• Średnica zewnętrzna korpusu (P): 26 mm
• Długość całkowita (C): 75 mm
• Średnica po stronie gwintu montażowego (T): 8,2 mm
• Wysokość klucza lub elementu blokującego (Y): 19 mm
• Gwint montażowy panelowy: Rd 36 x 2 mm

Dlaczego warto wybrać produkty Faster?

Faster to uznany producent złączek hydraulicznch, którego produkty cechują się wysoką precyzją wykonania i trwałością. Model CVV0471415F, będący częścią serii szybkozłączy skręcanych, oferuje niezawodność w codziennej eksploatacji. Zastosowanie wysokiej jakości materiałów oraz rygorystyczna kontrola jakości sprawiają, że złącza te są odporne na wycieki i zużycie mechaniczne.

Wybierając to szybkozłącze, inwestujesz w komponent, który spełnia międzynarodowe normy (ISO 14541), co ułatwia serwisowanie i ewentualną wymianę elementów w przyszłości. Produkt jest nowy, fabrycznie zapakowany i gotowy do instalacji w układach hydraulicznych wymagających pewnych połączeń panelowych.
