Szybkozłacze skręcane wtyczka M70x3 zew. M24x1,5-16s Stauff

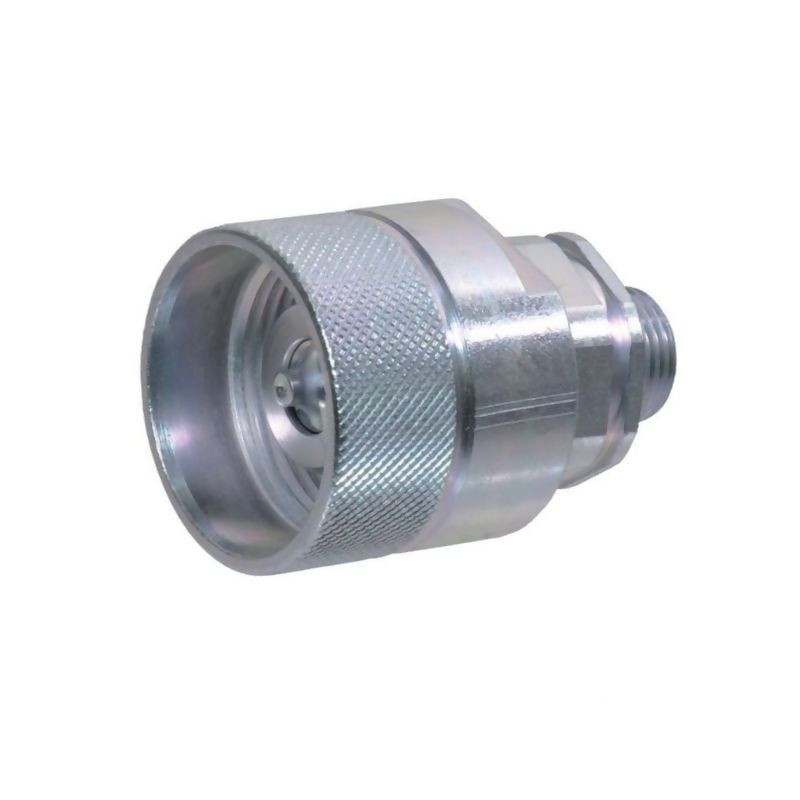

Szybkozłącze skręcane wtyczka Stauff M70x3 z gwintem zewnętrznym M24x1,5-16s

Prezentowane szybkozłącze marki Stauff to profesjonalny element łączący, zaprojektowany z myślą o wymagających zastosowaniach w hydraulice siłowej i przemysłowej. Model o referencji B500-SKSM32C24 (kod producenta SKSM32C24) stanowi wtyczkę skręcaną, która gwarantuje szczelne i bezpieczne połączenie elementów pracujących pod ciśnieniem. Dzięki precyzyjnemu wykonaniu oraz zastosowaniu wysokiej jakości materiałów, produkt ten spełnia rygorystyczne normy techniczne, zapewniając niezawodność nawet w trudnych warunkach eksploatacyjnych.

Kluczową cechą tego szybkozłącza jest jego konstrukcja skręcana, która eliminuje ryzyko przypadkowego rozłączenia pod wpływem silnych wibracji lub drgań mechanicznych. Jest to rozwiązanie szczególnie pożądane w maszynach budowlanych, gdzie stabilność połączeń hydraulicznych ma bezpośredni wpływ na bezpieczeństwo operatora i ciągłość pracy urządzenia. Złącze zostało zaprojektowane do współpracy z układami wykorzystującymi oleje mineralne, zachowując swoje właściwości uszczelniające w szerokim zakresie temperatur.

Specyfikacja techniczna i parametry pracy

Produkt charakteryzuje się precyzyjnie zdefiniowanymi wymiarami gwintów, co jest kluczowe dla prawidłowego doboru części zamiennej. Główny gwint złącza to M70x3, natomiast gwint zewnętrzny przyłączeniowy ma wymiar M24x1,5-16s. Taka konfiguracja pozwala na integrację z systemami zgodnymi z normą ISO 14541. Przed montażem należy bezwzględnie zweryfikować zgodność tych parametrów z istniejącą instalacją, aby uniknąć nieszczelności lub uszkodzeń gwintów.

Złącze dopuszcza pracę pod ciśnieniem do 50 barów podczas procesu łączenia lub rozłączania (pod ciśnieniem), co czyni je wszechstronnym narzędziem serwisowym i eksploatacyjnym. Zakres temperatur pracy wynosi od -30°C do 100°C, co pokrywa większość standardowych zastosowań w klimacie umiarkowanym oraz w typowych warunkach pracy maszyn rolniczych i budowlanych. Materiały uszczelniające (NBR/PTFE) zostały dobrane tak, aby zapewnić odporność na działanie olejów mineralnych oraz długotrwałą szczelność.

Zastosowanie i korzyści użytkowe

Szybkozłącze Stauff SKSM32C24 znajduje zastosowanie głównie w:

• Maszynach budowlanych (koparki, ładowarki, spycharki),
• Układach hydraulicznych pracujących na olejach mineralnych,
• Systemach wymagających częstego odpinania i podpinania węży hydraulicznych,
• Instalacjach narażonych na intensywne wibracje.

Wykorzystanie tego typu złączy znacząco przyspiesza prace serwisowe oraz wymianę osprzętu, eliminując konieczność spuszczania oleju z całego układu przy każdej ingerencji. Solidna konstrukcja obudowy chroni mechanizm wewnętrzny przed zanieczyszczeniami mechanicznymi, takimi jak piasek czy błoto, które są powszechne na placach budowy.

Wskazówki montażowe i dobór

Przed zakupem i montażem należy upewnić się, że gwint M24x1,5-16s odpowiada gniazdu w instalacji. Warto również sprawdzić, czy ciśnienie robocze w danym punkcie układu nie przekracza dopuszczalnych wartości dla szybkozłącza podczas operacji łączenia. Prawidłowo dobrany i zamontowany element zapewnia bezobsługową pracę przez długi czas, minimalizując straty ciśnienia i zapobiegając wyciekom płynu hydraulicznego.
