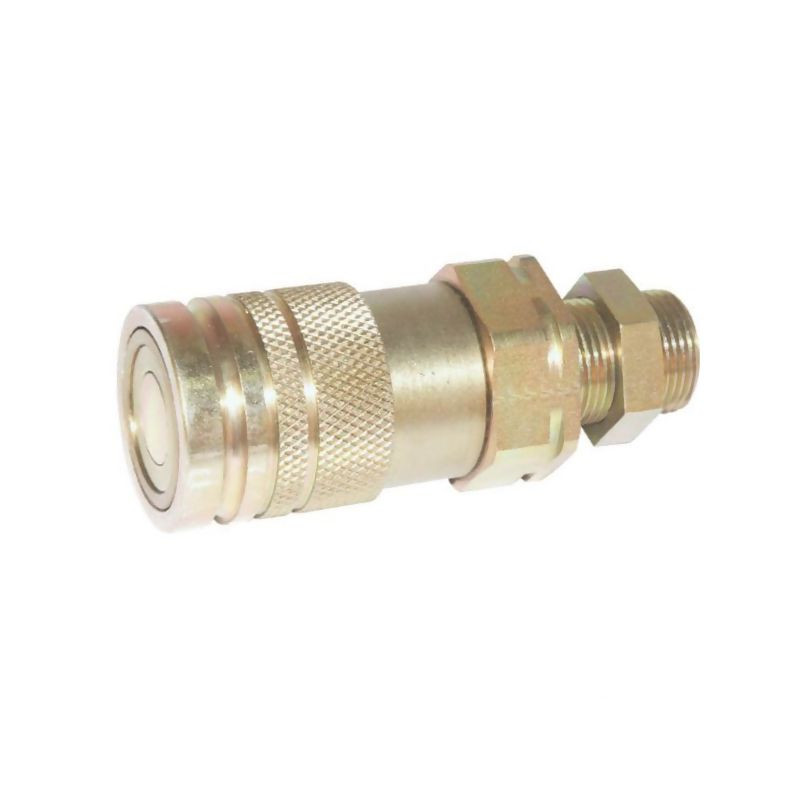

Szybkozłącze suchoodcinające gniazdo ISO 12,5 z gwintem zewnętrznym M30x2-20s marki Stauff
Profesjonalne szybkozłącze suchoodcinające typu gniazdo, oznaczone referencją B700-SKVF12T30, stanowi kluczowy element nowoczesnych układów hydraulicznych. Produkt marki Stauff został zaprojektowany z myślą o wymagających zastosowaniach w maszynach rolniczych, budowlanych oraz w narzędziach hydraulicznych, gdzie niezawodność połączeń jest priorytetem. Dzięki zastosowaniu mechanizmu suchoodcinającego, urządzenie pozwala na bezpieczne rozłączanie i łączenie przewodów pod ciśnieniem, minimalizując ryzyko wycieku oleju hydraulicznego do środowiska.
Konstrukcja opiera się na sprawdzonej technologii zaworu płaskiego, co zapewnia nie tylko szczelność, ale także wygodę obsługi. Mechanizm umożliwia połączenie jedną ręką, co jest istotnym ułatwieniem dla operatorów pracujących w trudnych warunkach terenowych lub w ciasnych przestrzeniach maszyn. Gwint zewnętrzny M30x2-20s gwarantuje kompatybilność z wieloma standardowymi systemami hydraulicznymi stosowanymi w przemyśle i rolnictwie.
Kluczowe cechy techniczne i budowa
Szybkozłącze wykonane jest z wysokiej jakości stali, co zapewnia mu wyjątkową odporność na uszkodzenia mechaniczne oraz długotrwałą eksploatację. Powierzchnia elementu poddana została obróbce galwanicznej (cynkowanie/niklowanie), co skutecznie chroni metal przed korozją i działaniem czynników atmosferycznych. Jest to szczególnie ważne w przypadku maszyn pracujących na zewnątrz, narażonych na wilgoć, błoto i zmienne temperatury.
Parametry techniczne produktu zostały dobrane tak, aby sprostać wysokim wymaganiom współczesnej hydrauliki siłowej:
- Typ połączenia: Gniazdo (żeńskie) ISO 12,5.
- Gwint przyłączeniowy: Zewnętrzny M30x2-20s.
- Mechanizm: Suchoodcinający z zaworem płaskim.
- Materiał wykonania: Stal wysokowytrzymała.
- Obróbka powierzchniowa: Cynk/nikiel dla ochrony antykorozyjnej.
- Uszczelnienie: NBR / PTFE, odporne na oleje mineralne.
- Maksymalna temperatura pracy: Do +100 °C.
- Ciśnienie nominalne: Do 250 bar.
- Wymiary zewnętrzne: 31 mm x 30,7 mm x 10,5 mm.
- Waga: 1,142 kg.
Zastosowanie i bezpieczeństwo eksploatacji
Główną zaletą szybkozłączy suchoodcinających jest możliwość pracy w obszarach ekologicznie wrażliwych. Tradycyjne złącza otwarte często powodują rozlanie się płynu hydraulicznego podczas demontażu, co jest nie tylko stratą materiału, ale także zagrożeniem dla środowiska naturalnego. Rozwiązanie zastosowane w modelu SKVF12T30 eliminuje ten problem poprzez automatyczne odcięcie przepływu cieczy po obu stronach połączenia w momencie rozłączenia.
Urządzenie znajduje szerokie zastosowanie w:
- Ciągnikach rolniczych i przyczepach (np. do sterowania hydrauliką przyczep).
- Maszynach budowlanych (koparki, ładowarki).
- Przenośnych narzędziach hydraulicznych (młoty, prasy, nożyce).
- Systemach wymagających częstego odpinania i podpinania węży.
Wskazówki montażowe i dobór
Przed zakupem i montażem należy upewnić się, że gwint M30x2-20s odpowiada przyłączu w maszynie. Istotne jest również sprawdzenie, czy stosowany płyn hydrauliczny jest kompatybilny z uszczelnieniami NBR/PTFE oraz czy ciśnienie robocze układu nie przekracza wartości 250 bar. Dzięki precyzyjnemu wykonaniu i zgodności z normami ISO, szybkozłącze Stauff zapewnia bezproblemową integrację z istniejącymi instalacjami, zwiększając ich funkcjonalność i bezpieczeństwo obsługi.
