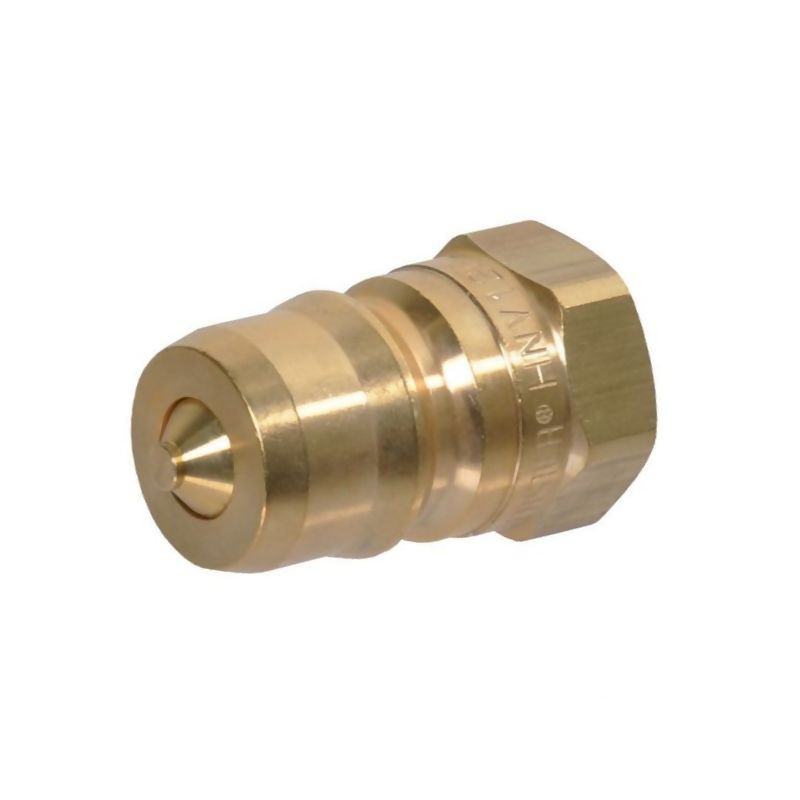

Szybkozłącze wtyczka ISO 20 wew. 3/4" BSP Faster

Szybkozłącze wtyczka ISO B z gwintem wewnętrznym 3/4" BSP – seria HNV

Prezentowane szybkozłącze marki Faster, oznaczone symbolem B300-HNV34GASM5, to profesjonalny element łączący przeznaczony do systemów hydraulicznych. Produkt należy do serii HNV i spełnia normę ISO 7241-B (typ B), co gwarantuje pełną kompatybilność z innymi złączami tego standardu dostępnymi na rynku. Konstrukcja oparta na mosiądzu zapewnia wysoką odporność na korozję oraz trwałość mechaniczną, co jest kluczowe w trudnych warunkach pracy, takich jak wilgotne środowisko rolnicze czy przemysłowe.

Złącze charakteryzuje się gwintem wewnętrznym BSP o średnicy 3/4 cala, co umożliwia szybki i szczelny montaż bez konieczności stosowania dodatkowych adapterów. Mechanizm blokujący oparty na kulkach rozmieszczonych po obwodzie zapewnia stabilne połączenie pod obciążeniem, a jednocześnie pozwala na intuicyjną obsługę jedną ręką. Jest to rozwiązanie idealne dla maszyn rolniczych, gdzie częste odpinanie i podpinanie węży hydraulicznych jest codziennością.

Kluczowe parametry techniczne i wymiary

Dobór odpowiedniego szybkozłącza wymaga precyzyjnego dopasowania do istniejącej instalacji. Poniżej znajdują się zweryfikowane dane techniczne produktu, które należy wziąć pod uwagę podczas planowania zakupu lub wymiany elementów:

• Producent: Faster
• Symbol katalogowy: B300-HNV34GASM5
• Referencja dostawcy: HNV34GASM5
• Typ złącza: Wtyczka (męska strona złącza szybkiego, gwint żeński)
• Standard: ISO 7241-B (seria B)
• Rozmiar gwintu: 3/4" BSP (gwint wewnętrzny)
• Średnica zewnętrzna korpusu: 38 mm
• Rozmiar klucza płaskiego: 34 mm
• Ciśnienie robocze: do 100 bar
• Zakres temperatur pracy: od -25 °C do +125 °C
• Materiał wykonania: Mosiądz
• Uszczelnienia: Guma nitrylowa (NBR) oraz PTFE
• Waga jednostkowa: 214,8 g

Zastosowanie i korzyści użytkowe

Szybkozłącza z serii HNV zostały zaprojektowane z myślą o aplikacjach wymagających niezawodności i odporności na zanieczyszczenia. Mosiężny korpus nie tylko dobrze znosi obciążenia mechaniczne, ale także skutecznie przeciwdziała procesom korozyjnym, co wydłuża żywotność całego układu hydraulicznego. Zastosowane uszczelniacze z NBR i PTFE zapewniają szczelność nawet przy zmiennych temperaturach i obecności olejów mineralnych.

Dzięki zgodności z normą ISO 7241-B, produkt ten współpracuje z większością standardowych gniazd hydraulicznych typu B stosowanych w ciągnikach rolniczych, kombajnach oraz maszynach budowlanych. Maksymalne ciśnienie robocze na poziomie 100 bar jest wystarczające dla wielu typowych zastosowań w gospodarstwie rolnym i lekkim przemyśle.

Wskazówki montażowe i eksploatacyjne

Przed montażem należy upewnić się, że gwint 3/4" BSP jest czysty i nieuszkodzony. Do dokręcenia złącza należy użyć klucza o rozmiarze 34 mm, unikając nadmiernego momentu obrotowego, który mógłby uszkodzić korpus mosiężny. Regularna kontrola stanu uszczelek oraz czystości powierzchni styku kulek blokujących pozwoli utrzymać pełną sprawność złącza przez lata. W przypadku wykrycia wycieków, zalecana jest wymiana uszczelnień na oryginalne części zamienne kompatybilne z serią HNV.
