Trójnik ABB 7/8 UNF

Trójnik ABB 7/8 UNF – precyzyjna złączka hydrauliczna Burnett & Hillman

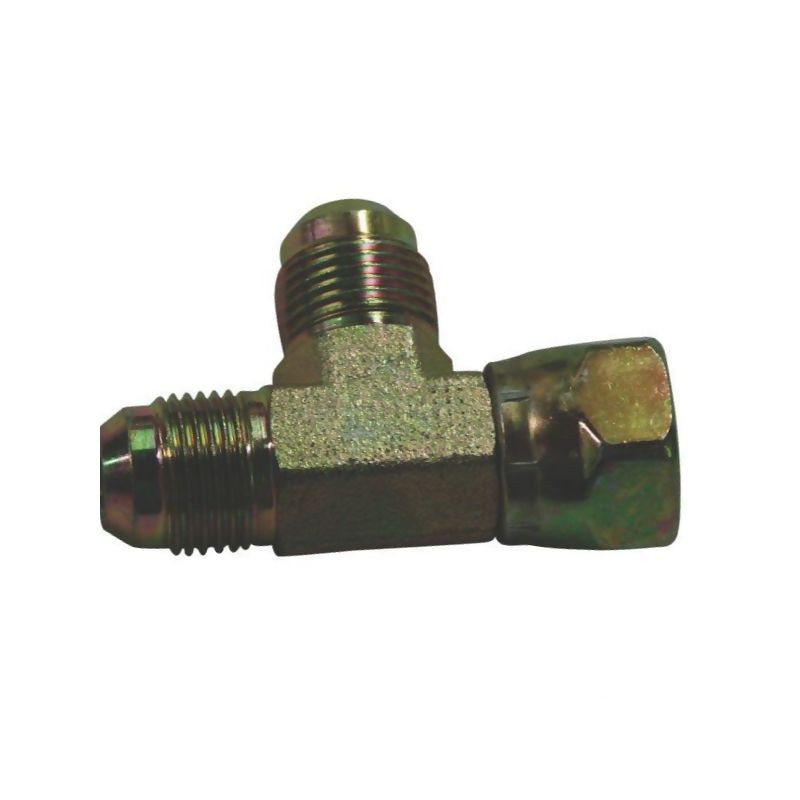

Trójnik ABB o symbolu TJ14MFMBH to wysokiej jakości element instalacji hydraulicznych, zaprojektowany z myślą o zastosowaniach wymagających niezawodności i odporności na wysokie ciśnienia. Produkt pochodzi od renomowanego producenta Burnett & Hillman, specjalizującego się w dostarczaniu komponentów do systemów fluidycznych i inżynierii technicznej. Złączka ta stanowi kluczowy element w budowie rozgałęzień przewodów hydraulicznych, umożliwiając bezpieczne i szczelne połączenie trzech linii rurowych.

Konstrukcja trójnika opiera się na standardzie Acc. to BS 1580, co gwarantuje zgodność z międzynarodowymi normami dotyczącymi gwintów i połączeń gwintowych. Dzięki zastosowaniu stali jako materiału bazowego oraz galwanicznej obróbce powierzchniowej, element charakteryzuje się wysoką trwałością mechaniczną oraz odpornością na korozję w typowych warunkach pracy warsztatowej i przemysłowej.

Kluczowe parametry techniczne i specyfikacja

Podstawowym parametrem wyróżniającym ten model jest średnica gwintu złącza wynosząca 7/8 cala w standardzie UNF (Unified National Fine). Taki typ gwintu zapewnia precyzyjne dopasowanie i wysoką szczelność połączenia, co jest krytyczne w systemach pracujących pod dużym obciążeniem. Trójnik został zaprojektowany do pracy w systemach o wysokim ciśnieniu nominalnym, które w tym przypadku wynosi aż 280 BAR. Ta wartość potwierdza, że produkt jest przeznaczony do zastosowań heavy-duty, gdzie standardowe złączki mogłyby nie sprostać wymaganiom eksploatacyjnym.

Obróbka powierzchniowa w postaci galwanizacji nie tylko poprawia estetykę elementu, ale przede wszystkim tworzy warstwę ochronną, która wydłuża żywotność złączki w środowisku narażonym na wilgoć, oleje hydrauliczne i inne czynniki chemiczne występujące w maszynach rolniczych czy budowlanych.

• Symbol produktu: TJ14MFMBH
• Producent: Burnett & Hillman
• Rodzaj złącza: Trójnik ABB (złączka śrubowa)
• Średnica gwintu: 7/8 cala (UNF)
• Standard wykonania: Acc. to BS 1580
• Ciśnienie nominalne: 280 BAR
• Materiał: Stal
• Obróbka powierzchni: Galwanizowana

Zastosowanie i korzyści użytkowe

Trójnik TJ14MFMBH znajduje szerokie zastosowanie w hydraulice siłowej, szczególnie w maszynach rolniczych, sprzęcie budowlanym oraz w przemyśle, gdzie wymagana jest duża wytrzymałość połączeń. Wysokie ciśnienie robocze 280 BAR pozwala na jego montaż w układach napędowych, sterowania oraz zasilania siłowników hydraulicznych.

Wybór tego produktu to gwarancja uzyskania połączenia zgodnego z normami brytyjskimi (BS 1580), co ułatwia integrację z innymi komponentami dostępnych na rynku systemów hydraulicznych. Solidna stalowa konstrukcja zapewnia odporność na wibracje i obciążenia dynamiczne, co jest istotne podczas pracy maszyn w trudnym terenie.

Dzięki precyzyjnemu wykonaniu gwintu 7/8 UNF, montaż złączki jest prosty i nie wymaga stosowania dodatkowych uszczelnień w miejscu styku gwintów, o ile połączenie jest prawidłowo dokręcone zgodnie ze sztuką instalatorską. Produkt jest sprzedawany jako pojedyncza sztuka, co umożliwia dokładne dobranie ilości potrzebnej do realizacji konkretnego projektu lub naprawy.
