Ucho cylindra fi 20, plus 38mm

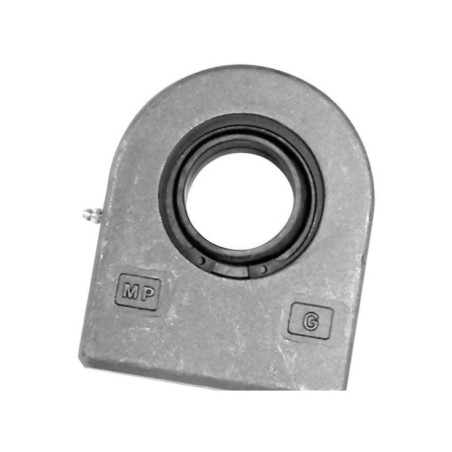

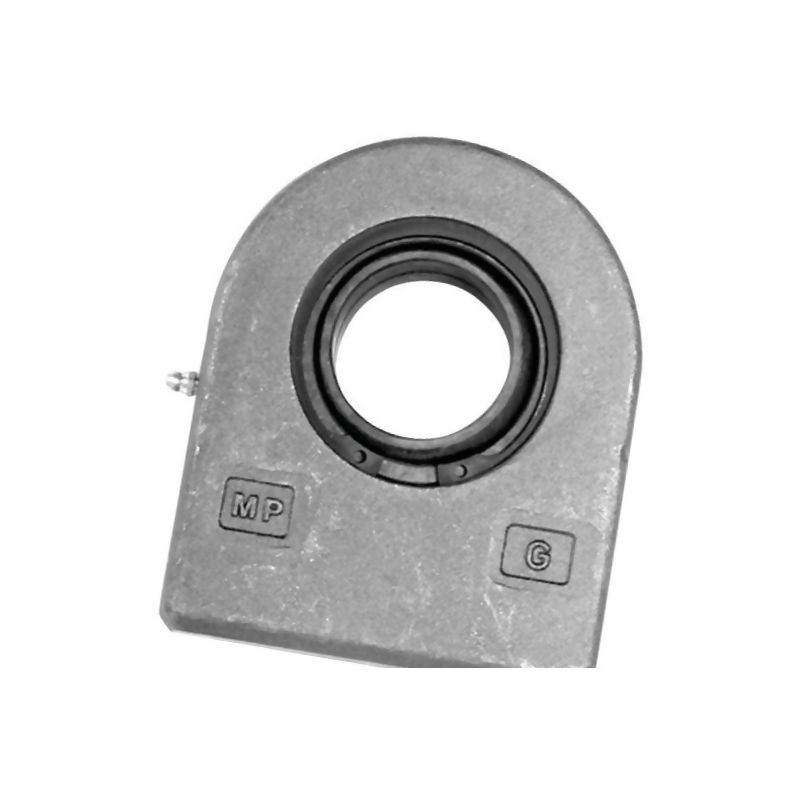

Ucho cylindra hydraulicznego Mac Power D36020DO – precyzyjne mocowanie siłownika

Ucho cylindra o symbolu D36020DO to kluczowy element montażowy przeznaczony do zabudowy w siłownikach hydraulicznych. Produkt marki Mac Power charakteryzuje się masywną konstrukcją i wysoką wytrzymałością, co zapewnia stabilność pracy układu hydraulicznego w trudnych warunkach eksploatacyjnych. Jest to element typu „cyl end cap”, służący jako końcówka mocująca, która umożliwia osadzenie siłownika w maszynie.

Kluczowe cechy konstrukcyjne i materiałowe

Produkt został wykonany z wysokiej jakości stali ST52-3. Zgodnie ze specyfikacją techniczną, dla tego modelu zastosowano stal walcowaną, co gwarantuje odpowiednią odporność na obciążenia mechaniczne i ścieranie. Istotnym elementem konstrukcji jest prostokątny kołnierz spawany, który ułatwia proces montażu i zapewnia dużą powierzchnię styku z obudową lub ramą maszyny.

Połączenie wewnętrzne opiera się na sprawdzonej technologii ślizgowej stal-stal, co minimalizuje luzy i zapewnia precyzyjne prowadzenie elementów ruchomych siłownika. Produkt podlega obowiązkowej konserwacji, co jest standardem w przypadku elementów pracujących pod dużym obciążeniem i narażonych na czynniki zewnętrzne.

Specyfikacja techniczna i wymiary

Ucho cylindra D36020DO zostało zaprojektowane zgodnie z normą DIN 648, co zapewnia kompatybilność z popularnymi rozwiązaniami stosowanymi w hydraulice siłowej. Poniżej znajdują się szczegółowe parametry geometryczne produktu, które należy uwzględnić podczas doboru elementów do naprawy lub budowy siłownika:

• Średnica wewnętrzna (d): 20 mm – dopasowana do tłoczyska lub sworznia mocującego.
• Średnica zewnętrzna łożyska (D): 35 mm.
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 24,1 mm.
• Długość (D2): 50 mm.
• Szerokość (C1): 19 mm.
• Odstęp podstawy środkowego wału (H2): 38 mm.
• Wysokość (L6): 63 mm.
• Szerokość bieżni (B): 16 mm.
• Kąt wychylenia (ß): 9°.

Zastosowanie i kompatybilność

Element ten znajduje zastosowanie jako końcówka siłownika hydraulicznego (for cyl end cap). Dzięki precyzyjnie wykonanym wymiarom, idealnie sprawdza się w maszynach rolniczych, budowlanych oraz przemysłowych, gdzie wymagana jest niezawodność połączeń przegubowych. Odpowiedni dobór ucha cylindra ma kluczowe znaczenie dla prawidłowej pracy całego układu napędowego.

Produkt dostępny jest w sprzedaży pojedynczo (sztuka). Przed zakupem zaleca się dokładne sprawdzenie wymiarów starego elementu, w szczególności średnicy wewnętrznej oraz wysokości całkowitej, aby zapewnić pełną kompatybilność z istniejącą konstrukcją siłownika.
