Ucho cylindra fi 45, plus 77mm

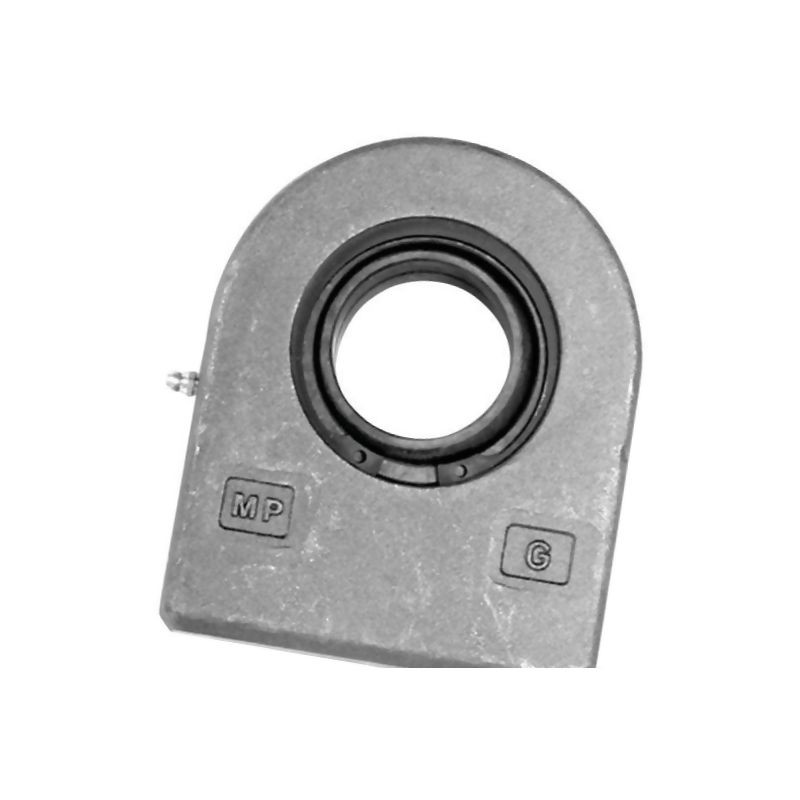

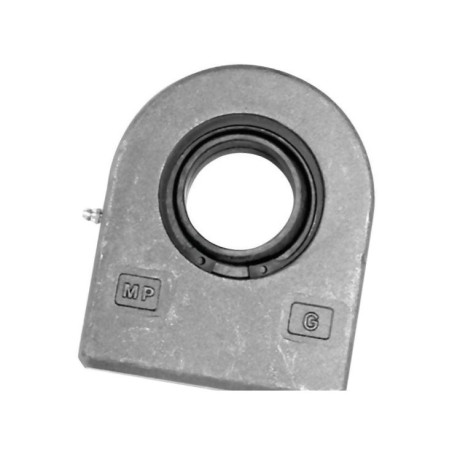

Profesjonalne ucho cylindra hydraulicznego Mac Power D36045DO

Prezentowane ucho cylindra o numerze katalogowym D36045DO (referencja dostawcy GF45DO) to kluczowy element mocowania przeznaczony do profesjonalnych zastosowań w hydraulice siłowej. Produkt marki Mac Power został zaprojektowany z myślą o trwałości i niezawodności w trudnych warunkach eksploatacyjnych, typowych dla maszyn rolniczych, budowlanych oraz przemysłowych. Jest to komponent niezbędny przy montażu lub regeneracji siłowników hydraulicznych, zapewniający stabilne i precyzyjne połączenie mechanizmu z ramą maszyny.

Kluczowe wymiary i specyfikacja techniczna

Element ten charakteryzuje się precyzyjnie zdefiniowanymi parametrami geometrycznymi, które są kluczowe dla prawidłowego dopasowania do istniejących konstrukcji siłowników. Zgodnie ze standardem DIN 648, ucho posiada otwór wewnętrzny o średnicy 45 mm, co determinuje jego kompatybilność z czopami o odpowiadającym wymiarze. Istotnym parametrem jest również odstęp podstawy środkowego wału (H2), który wynosi 77 mm, co pozwala na zachowanie odpowiedniej geometrii pracy przegubu.

Poniżej przedstawiamy szczegółowe dane techniczne produktu, które należy zweryfikować przed zakupem:

• Średnica wewnętrzna (d): 45 mm
• Odstęp podstawy środkowego wału (H2): 77 mm
• Średnica zewnętrzna łożyska (D): 68 mm
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 50,7 mm
• Długość (D2): 110 mm
• Wysokość (L6): 132 mm
• Szerokość (C1): 40 mm
• Wymiar B: 32 mm
• Kąt wychyłu (ß): 7°

Materiał i konstrukcja

Ucho cylindra Mac Power wyróżnia się masywną konstrukcją, zapewniającą wysoką odporność na obciążenia dynamiczne i statyczne. Element posiada prostokątny kołnierz spawany, co ułatwia jego integrację z korpusami siłowników podczas procesów produkcyjnych lub naprawczych. Połączenie ślizgowe stal-stal gwarantuje płynność pracy oraz długą żywotność węzła kinematycznego.

W zależności od wielkości i zastosowania, producent stosuje wysokiej jakości stale konstrukcyjne. Dla tego typu elementów stosuje się stal kutą ST52-3 lub walcowaną stal ST52-3, co zapewnia odpowiednią wytrzymałość na rozciąganie i udarność. Materiał ten jest powszechnie ceniony w branży hydraulicznej ze względu na doskonałe właściwości spawalnicze i mechaniczne.

Zastosowanie i montaż

Produkt jest dedykowany jako element końcowy siłownika hydraulicznego (cyl end cap). Znajduje zastosowanie w szerokim spektrum maszyn, gdzie wymagana jest precyzyjna transmisja siły przy jednoczesnym zachowaniu możliwości wychyłu w zakresie do 7 stopni. Dzięki zgodności ze standardem DIN 648, ucho to jest łatwo wymienne z innymi elementami spełniającymi tę normę, pod warunkiem zachowania identycznych wymiarów montażowych.

Należy pamiętać, że produkt wymaga profesjonalnego montażu oraz podlega obowiązkowej konserwacji zgodnie z wytycznymi producenta siłownika. Regularne smarowanie i kontrola stanu technicznego połączenia ślizgowego są niezbędne dla utrzymania pełnej sprawności układu hydraulicznego.
