Ucho cylindra fi 90, plus 150mm

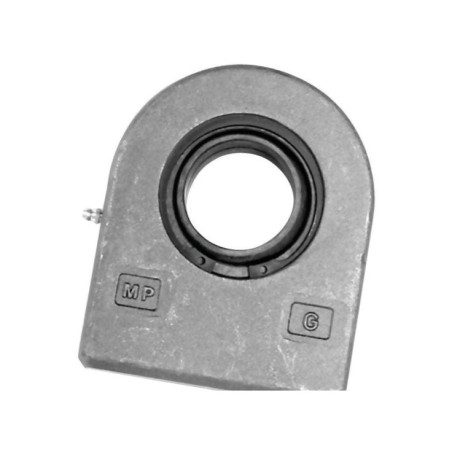

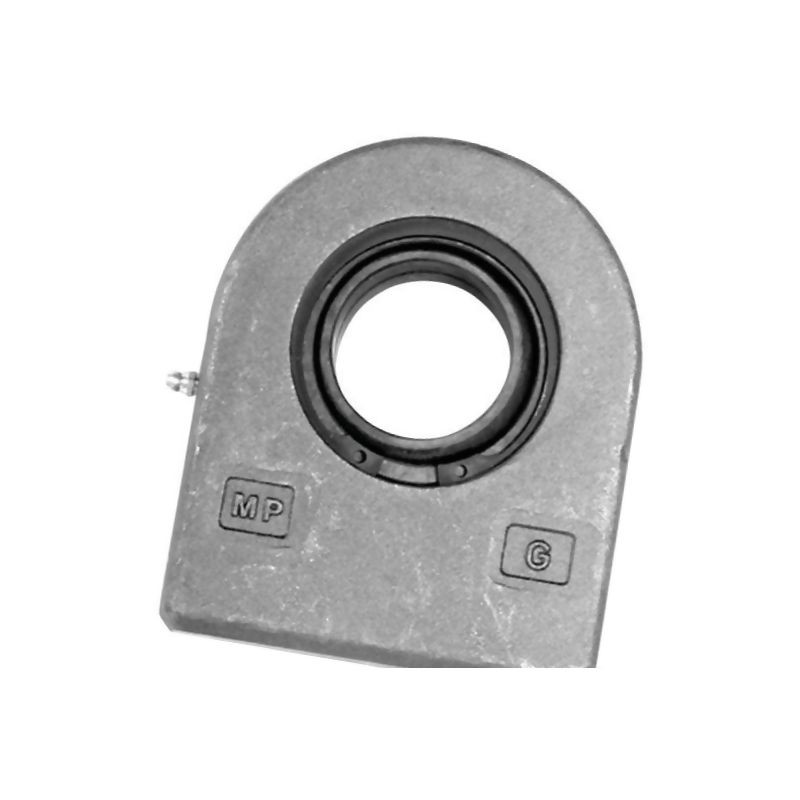

Profesjonalne ucho cylindra hydraulicznego fi 90 mm – model D36090DO

Ucho cylindra o symbolu D36090DO marki Mac Power to kluczowy element konstrukcyjny przeznaczony do montażu w układach hydraulicznych. Produkt został zaprojektowany z myślą o współpracy z siłownikami hydraulicznymi, zapewniając stabilne i wytrzymałe połączenie mechanizmu z ramą maszyny. Dzięki precyzyjnie wykonanym wymiarom oraz zastosowaniu wysokiej jakości stali, element ten gwarantuje długotrwałą pracę nawet w trudnych warunkach eksploatacyjnych, typowych dla branży rolniczej, budowlanej czy warsztatowej.

Kluczowym aspektem tego produktu jest jego solidna budowa. Ucho charakteryzuje się masywnym wykonaniem, co przekłada się na wysoką odporność na obciążenia dynamiczne i statyczne. Specjalnie zaprojektowany prostokątny kołnierz spawany ułatwia proces integracji z innymi elementami konstrukcyjnymi, zapewniając dużą powierzchnię styku i stabilność połączenia. Warto zwrócić uwagę na zastosowanie połączenia ślizgowego stal-stal, które minimalizuje tarcie i zużycie podczas pracy mechanizmu, wydłużając żywotność całego układu.

Wysoka jakość materiałów i zgodność z normami DIN

Producent Mac Power przykłada szczególną wagę do doboru materiałów. W przypadku tego modelu, począwszy od wariantu GF60DO wzwyż, zastosowano walcowaną stal gatunku ST52-3. Jest to materiał o podwyższonej wytrzymałości i dobrej spawalności, co jest kluczowe przy montażu elementów takich jak kołnierze czy uchwyty. Stal ST52-3 zapewnia odpowiednią plastyczność przy jednoczesnym zachowaniu sztywności konstrukcji, co jest niezbędne w aplikacjach hydraulicznych pracujących pod wysokim ciśnieniem.

Element spełnia wymagania normy DIN 648, co stanowi gwarancję kompatybilności z innymi standardowymi częściami dostępnymi na rynku. Standaryzacja wymiarów ułatwia dobór odpowiednich sworzni i łożysk, eliminując problemy z niedopasowaniem podczas serwisu lub wymiany podzespołów.

Szczegółowe dane techniczne i wymiary

Poniżej przedstawiono kompletne parametry techniczne ucha cylindra D36090DO, które należy uwzględnić podczas projektowania lub naprawy układu hydraulicznego:

• Średnica wewnętrzna (d): 90 mm – precyzyjnie wykonany otwór pod sworzeń lub oś obrotu.
• Średnica zewnętrzna łożyska (D): 130 mm.
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 98,1 mm.
• Długość (D2): 226 mm – całkowita długość elementu.
• Szerokość (C1): 65 mm.
• Wysokość (L6): 263 mm.
• Odstęp podstawy środkowego wału (H2): 150 mm – kluczowy wymiar montażowy określający rozstaw.
• Szerokość b (B): 60 mm.
• Kąt wychylenia (ß): 5° – pozwala na pewną pracę przy niewielkich wychyleniach siłownika.

Zastosowanie i konserwacja

Ucho cylindra fi 90 mm znajduje szerokie zastosowanie w maszynach rolniczych (np. przyczepy, rozrzutniki, ładowacze), sprzęcie budowlanym oraz w przemyśle, gdzie wykorzystywane są siłowniki hydrauliczne o średnicy tłoka 90 mm. Jego rola polega na przenoszeniu sił z tłoczyska siłownika na konstrukcję nośną maszyny.

Aby zapewnić bezawaryjną pracę, produkt wymaga regularnej konserwacji. Należy dbać o czystość powierzchni stykowych oraz okresowo sprawdzać stan połączeń ślizgowych. Prawidłowa eksploatacja i smarowanie zgodnie z zaleceniami producenta siłownika pozwolą na maksymalne wykorzystanie potencjału wytrzymałościowego stali ST52-3 i uniknięcie przedwczesnego zużycia mechanizmu.
