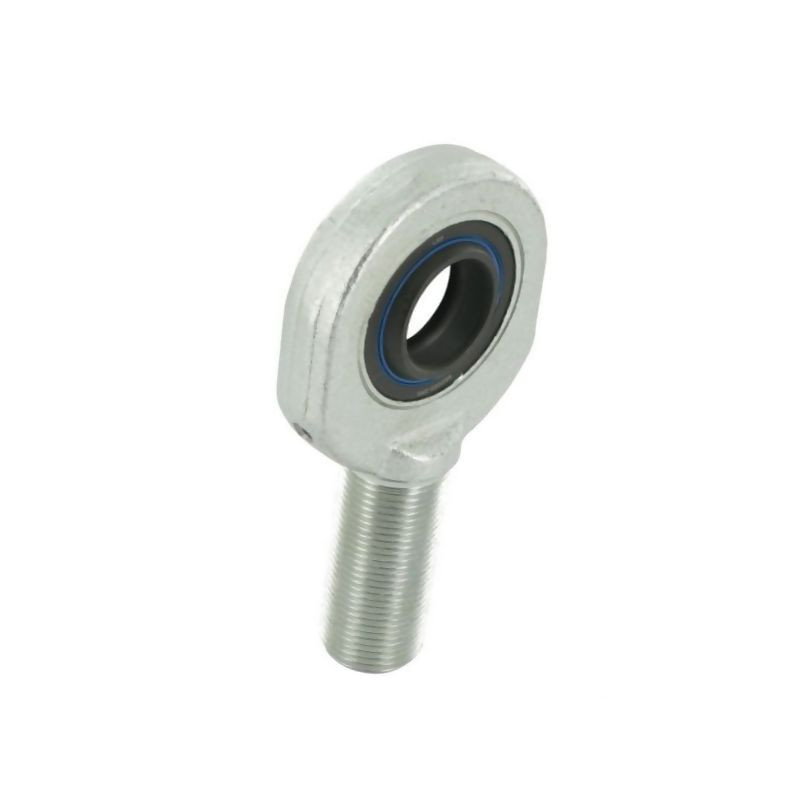

Ucho siłownika fi 17mm gwint zewnętrzny M16X2,0 R

Profesjonalne ucho siłownika hydraulicznego Mac Power

Prezentowane ucho siłownika to precyzyjnie wykonany element mocujący, zaprojektowany z myślą o zastosowaniach w maszynach rolniczych oraz układach hydraulicznych wymagających wysokiej wytrzymałości. Produkt marki Mac Power, oznaczony indeksem D360R17DO2RS (oraz referencją dostawcy GAR17DO2RS), stanowi kluczowy komponent umożliwiający prawidłowe połączenie siłownika z ramą maszyny lub innym elementem roboczym. Jego konstrukcja zapewnia stabilność pracy w trudnych warunkach eksploatacyjnych, typowych dla branży rolniczej i budowlanej.

Kluczowe cechy konstrukcyjne i materiały

Element charakteryzuje się solidnym wykonaniem z wykorzystaniem technologii połączenia ślizgowego stal-stal, co gwarantuje odporność na duże obciążenia mechaniczne. Powierzchnia ucha została poddana obróbce galwanicznej – jest ocynkowana, co skutecznie chroni metal przed korozją i wpływem czynników atmosferycznych, takich jak wilgoć czy błoto.

Ważnym aspektem technicznym jest zastosowanie dwustronnego uszczelnienia wargowego. Rozwiązanie to zwiększa szczelność połączenia i chroni wnętrze mechanizmu przed zanieczyszczeniami zewnętrznymi. Należy pamiętać, że element ten podlega obowiązkowej konserwacji, co jest standardem w przypadku tego typu podzespołów pracujących w ruchu obrotowym lub wahadłowym.

Specyfikacja techniczna i wymiary

Poniżej znajdują się szczegółowe dane techniczne produktu, które należy zweryfikować przed zakupem, aby zapewnić pełną kompatybilność z posiadanym siłownikiem:

• Typ gwintu: Gwint zewnętrzny prawy BSP
• Rozmiar gwintu mocującego: M16x2 mm (oznaczone jako D3)
• Średnica wewnętrzna (d): Ø 17 mm – kluczowy wymiar dopasowania do sworznia
• Średnica zewnętrzna łożyska (D): 30 mm
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 20.7 mm
• Szerokość całkowita (D2): 46 mm
• Wysokość pierścienia wewnętrznego (B): 14 mm
• Wysokość obudowy (C1): 11 mm
• Długość gwintu (L1): 36 mm
• Długość całkowita (L2): 92 mm
• Wymiar L7: 23 mm
• Odstęp podstawy środkowego wału (H): 69 mm
• Kąt (ß): 10°
• Inna podana średnica: 3.000 mm (zgodnie z danymi katalogowymi)

Zastosowanie i montaż

Ucho siłownika znajduje zastosowanie jako element punktów teoretycznych przegubu oraz w systemach zawieszenia maszyn rolniczych. Dzięki gwintowi zewnętrznemu M16x2 z prawym skrętem, montaż jest intuicyjny i pozwala na szybkie przykręcenie elementu do trzpienia siłownika. Precyzyjne wymiary, takie jak długość całkowita 92 mm czy szerokość 46 mm, pozwalają na dopasowanie ucha do standardowych rozwiązań stosowanych w nowoczesnym sprzęcie rolniczym.

Produkt jest sprzedawany jako pojedyncza sztuka. Przed instalacją zaleca się sprawdzenie stanu technicznego gwintu oraz dokładne nasmarowanie elementów ruchomych, zgodnie z wymogiem obowiązkowej konserwacji, aby zapewnić długotrwałą i bezawaryjną pracę układu hydraulicznego.
