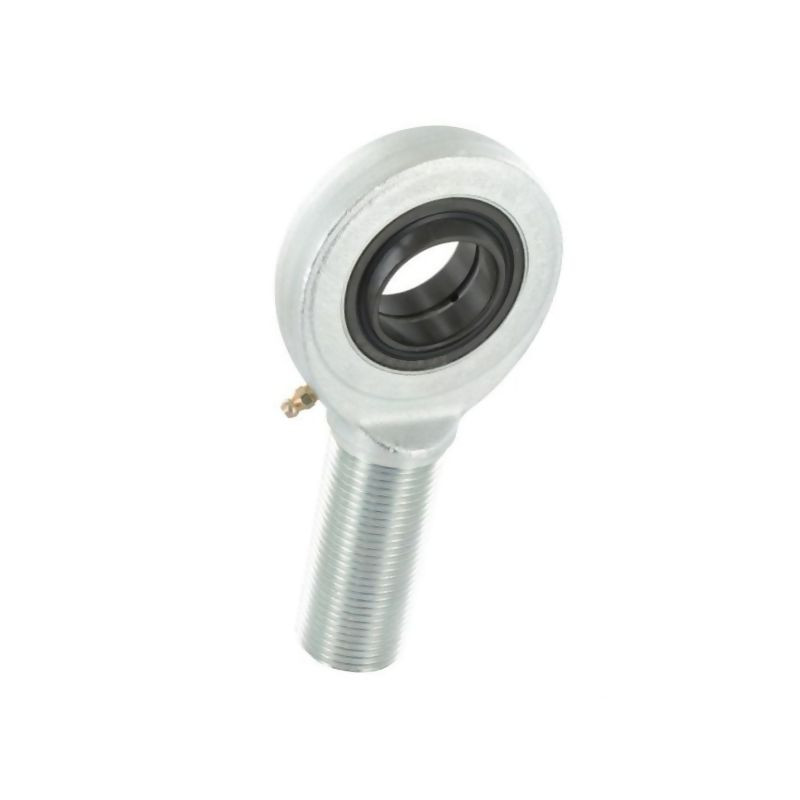

Ucho siłownika fi 40mm gwint zewnętrzny M39x3,0 R INA

Profesjonalne ucho siłownika INA/FAG – precyzja i wytrzymałość

Prezentowane ucho siłownika marki INA/FAG to wysokiej klasy element mocujący, zaprojektowany z myślą o wymagających zastosowaniach w maszynach rolniczych, budowlanych oraz przemysłowych. Produkt oznaczony numerem katalogowym D360R40DO2RSINA (oraz oryginalnym GAR40-DO-2RS) stanowi kluczowy komponent układu hydraulicznego, zapewniający stabilne i bezpieczne połączenie siłownika z ramą maszyny lub innym elementem roboczym.

Zastosowanie rozwiązań inżynieryjnych zgodnych z normą DIN 648 (seria wymiarowa E, kształt A, ISO 6126) gwarantuje pełną kompatybilność z popularnymi typami siłowników hydraulicznych. Głowica przegubu podlega obowiązkowej konserwacji, co w połączeniu z precyzyjną obróbką zapewnia długotrwałą bezawaryjną pracę nawet w trudnych warunkach eksploatacyjnych.

Kluczowe cechy konstrukcyjne i materiałowe

Sercem produktu jest para ślizgowa wykonana w konfiguracji stal/stal. Taka dobór materiałów zapewnia wysoką nośność oraz odporność na duże obciążenia dynamiczne i statyczne. Elementy te są poddane procesowi ocynkowania, co skutecznie chroni powierzchnię przed korozją i wpływem czynników atmosferycznych, wydłużając żywotność całego zespołu mocującego.

Uchwyt wyposażony jest w gwint zewnętrzny prawoskrętny typu BSP, co ułatwia montaż i demontaż przy użyciu standardowych narzędzi warsztatowych. Precyzja wykonania gwintu M39x3 mm zapewnia szczelne i sztywne połączenie, eliminując luzy, które mogłyby negatywnie wpłynąć na pracę układu hydraulicznego.

Specyfikacja techniczna i wymiary

Przed zakupem warto zweryfikować wymiary produktu, aby upewnić się, że jest on odpowiedni do posiadanej jednostki napędowej. Poniżej przedstawiono szczegółowe parametry techniczne ucha siłownika INA/FAG:

• Średnica wewnętrzna (d): 40 mm – dopasowana do trzpieni siłowników o tej średnicy.
• Gwint zewnętrzny (d3): M39x3 mm (BSP, prawy).
• Długość gwintu (l1): 86 mm.
• Średnica zewnętrzna łożyska (D): 62 mm.
• Wysokość pierścienia wewnętrznego (B): 28 mm.
• Średnica zewnętrzna pierścienia wewnętrznego (d1): 45 mm.
• Szerokość całkowita (d2): 92 mm.
• Odstęp podstawy środkowego wału (h): 150 mm.
• Długość całkowita (l2): 196 mm.
• Wysokość obudowy (C1): 23 mm.
• Długość L7: 48 mm.
• Kąt wychylenia (α/ß): 7°.

Zastosowanie i korzyści

Ucho siłownika fi 40mm jest niezbędne w przypadku awarii oryginalnych mocowań lub podczas modernizacji układów hydraulicznych. Dzięki zastosowaniu produktów renomowanej marki INA/FAG, użytkownik zyskuje pewność co do jakości wykonania oraz trwałości materiału. Ocynkowana powierzchnia oraz stalowa para ślizgowa to gwarancja odporności na zużycie ścierne i korozję.

Element ten znajduje zastosowanie w szeroko pojętej mechanice pojazdów użytkowych, ciągnikach rolniczych, kombajnach oraz maszynach specjalistycznych. Jego konstrukcja pozwala na kompensację niewielkich niedokładności montażowych dzięki dopuszczalnemu kątowi wychylenia wynoszącemu 7 stopni.
