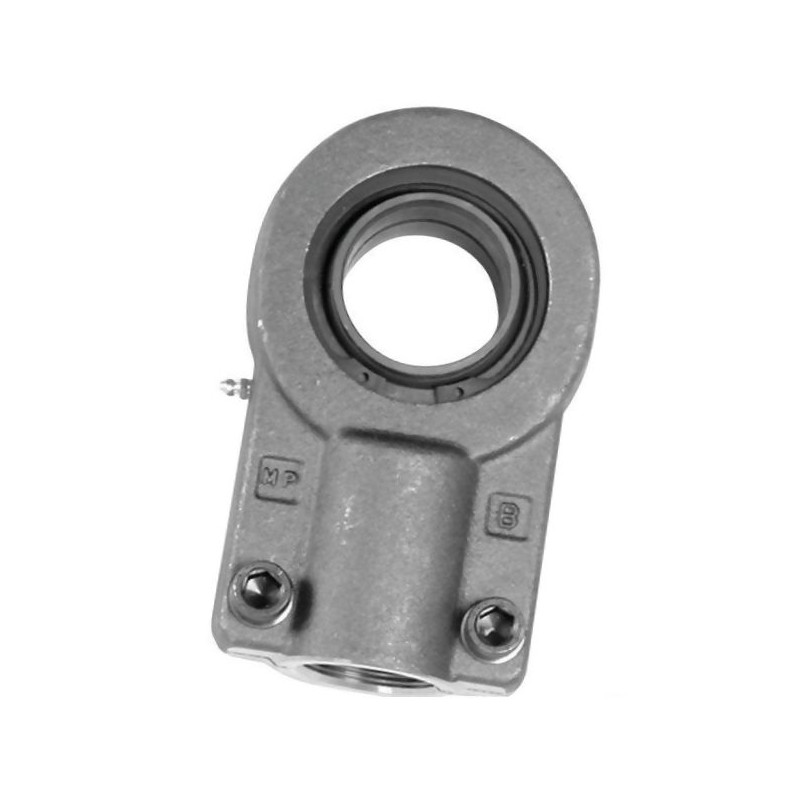

Ucho siłownika fi 63mm gwintem wew. M48x2,0 R

Profesjonalne ucho siłownika hydraulicznego Mac Power D360HNK63LO

Ucho siłownika o indeksie D360HNK63LO to precyzyjny element mocujący, zaprojektowany z myślą o zastosowaniach w maszynach rolniczych oraz układach hydraulicznych wymagających wysokiej wytrzymałości. Produkt marki Mac Power stanowi kluczowy komponent w systemach zawieszeń i cylindrów, zapewniając stabilne połączenie mechaniczne w newralgicznych punktach przegubu.

Konstrukcja ucha opiera się na sprawdzonej technologii połączenia ślizgowego stal-stal, co gwarantuje długotrwałą odporność na obciążenia dynamiczne i statyczne. Element ten jest dedykowany do siłowników o średnicy wewnętrznej 63 mm i wyposażony w precyzyjny gwint wewnętrzny M48x2, co pozwala na bezpieczny i szczelny montaż.

Zastosowanie i funkcjonalność

Głównym obszarem zastosowania tego ucha są maszyny rolnicze, gdzie niezawodność układu hydraulicznego jest kluczowa dla efektywności pracy. Element ten montuje się w punktach teoretycznych przegubu oraz w systemach zawieszenia, gdzie pełni rolę stabilizatora i punktu obrotu dla tłoczyska siłownika.

Dzięki zastosowaniu drobnego gwintu śrubowego typowego dla cylindrów, ucho idealnie współgra ze standardowymi rozwiązaniami stosowanymi w hydraulice siłowej. Warto zaznaczyć, że produkt wymaga obowiązkowej konserwacji, co jest standardem w przypadku elementów pracujących w trudnych warunkach zewnętrznych, narażonych na brud, wilgoć i zmienne temperatury.

Kluczowe cechy konstrukcyjne

• Trwałe mocowanie: Ucho dostarczane jest z dwiema śrubami DIN912-10.9, które zapewniają wysoką klasę wytrzymałości i pewne osadzenie elementu.
• Precyzyjne wykonanie: Gwint wewnętrzny M48x2 o skoku 2 mm oraz prawy kierunek gwintowania BSP zapewniają idealne dopasowanie do trzpienia siłownika.
• Odporność na zużycie: Połączenie ślizgowe stal-stal minimalizuje ryzyko odkształceń podczas intensywnego użytkowania.
• Kompaktowa budowa: Zoptymalizowane wymiary pozwalają na montaż w przestrzeniach o ograniczonej dostępności, zachowując pełną funkcjonalność.

Specyfikacja techniczna i wymiary

Poniżej przedstawiono szczegółowe parametry techniczne ucha siłownika Mac Power, które należy uwzględnić podczas doboru części zamiennych lub projektowania nowych układów:

• Średnica wewnętrzna (d): 63 mm
• Gwint wewnętrzny (D3): M48 x 2 mm
• Kierunek gwintu: Prawy (BSP)
• Średnica zewnętrzna łożyska (D): 95 mm
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 71,5 mm
• Szerokość całkowita (D2): 136 mm
• Szerokość podstawy (D5): 114 mm
• Wysokość pierścienia wewnętrznego (B): 46 mm
• Wysokość obudowy (C1): 53 mm
• Wysokość podstawy (D4): 70 mm
• Długość całkowita (L4): 211 mm
• Długość gwintu (L3): 64 mm
• Długość L7: 62 mm
• Odstęp podstawy środkowego wału (H1): 140 mm
• Kąt (ß): 4°
• Średnica pomocnicza: 5,000 mm

Produkt jest nowy, fabrycznie zapakowany i gotowy do montażu. Zaleca się stosowanie odpowiednich smarów do połączeń ślizgowych zgodnie z wytycznymi producenta maszyny, aby zapewnić bezawaryjną pracę przez długi okres eksploatacji.
