Ucho siłownika fi20mm gwintem wew. M16x1,5 R

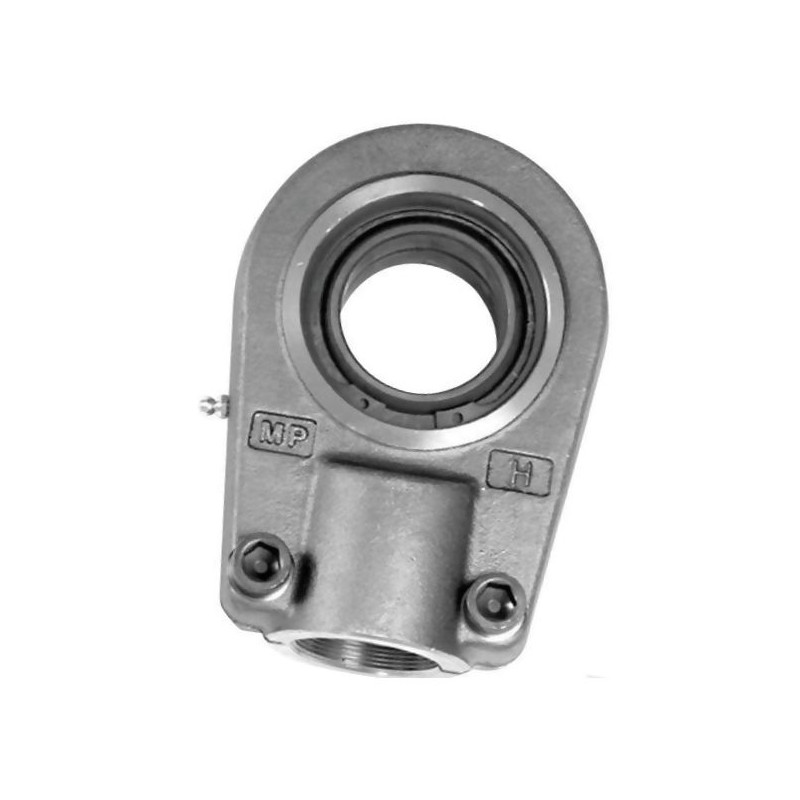

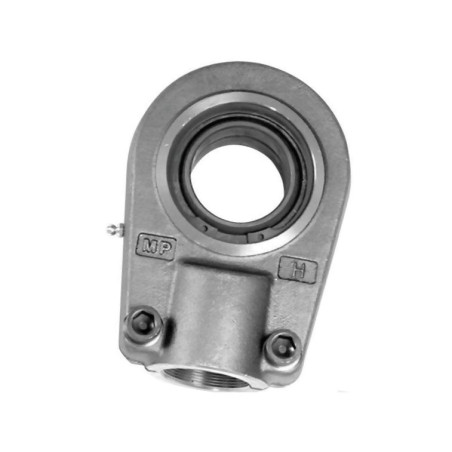

Profesjonalne ucho siłownika hydraulicznego Mac Power D360HRK20DO

Ucho siłownika o symbolu D360HRK20DO marki Mac Power to precyzyjny element mocujący, zaprojektowany do zastosowań w maszynach rolniczych, układach hydraulicznych oraz przy montażu siłowników. Produkt stanowi kluczowy komponent w złączach przegubowych i zawieszeniach, zapewniając stabilność i bezpieczeństwo pracy mechanizmów. Jego konstrukcja opiera się na sprawdzonym rozwiązaniu połączenia ślizgowego stal-stal, co gwarantuje wysoką wytrzymałość na obciążenia dynamiczne i statyczne.

Dzięki zastosowaniu gwintu wewnętrznego M16x1,5 oraz otworu o średnicy 20 mm, ucho idealnie współpracuje z typowymi cylindrami hydraulicznymi. Element ten charakteryzuje się kompaktową budową, co jest szczególnie istotne w miejscach o ograniczonej przestrzeni montażowej. Produkt wymaga regularnej konserwacji, aby utrzymać pełną sprawność połączenia ślizgowego przez cały okres eksploatacji.

Kluczowe cechy i zastosowanie

Ucho siłownika Mac Power znajduje szerokie zastosowanie w branży rolniczej oraz warsztatowej. Jest niezastąpione przy naprawach i modernizacji maszyn rolniczych, gdzie precyzja dopasowania elementów ma kluczowe znaczenie dla efektywności pracy. Główne obszary zastosowania to:

• Maszyny rolnicze – jako element mocujący ramiona i mechanizmy podnoszące.
• Siłowniki hydrauliczne – do pewnego osadzenia tłoczysk w korpusach lub ramionach.
• Złącza przegubowe – umożliwiające swobodny ruch kątowy przy zachowaniu sztywności połączenia.
• Zawieszenia – w systemach wymagających odporności na drgania i duże obciążenia.

Konstrukcja uwzględnia drobny gwint śrubowy dostosowany do cylindrów typowych, co ułatwia montaż i zapewnia szczelność oraz stabilność połączenia. W zestawie znajdują się dwie śruby DIN912-10.9, które służą do bezpiecznego mocowania elementu w docelowym miejscu. Wysoka klasa wytrzymałości śrub (10.9) potwierdza ich odporność na rozciąganie i ścinanie.

Specyfikacja techniczna i wymiary

Przed zakupem warto zapoznać się z dokładnymi parametrami geometrycznymi, aby dobrać odpowiedni element do istniejącej konstrukcji. Poniżej przedstawiono szczegółowe dane techniczne ucha siłownika D360HRK20DO:

• Średnica otworu (Ø): 20 mm
• Gwint wewnętrzny: M16x1,5 (prawy)
• Długość całkowita (L4): 80 mm
• Długość gwintu (L3): 17 mm
• Szerokość piasty (B): 16 mm
• Wysokość pierścienia wewnętrznego (B): 16 mm
• Średnica zewnętrzna łożyska (D): 35 mm
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 24,1 mm
• Szerokość całkowita (D2): 56 mm
• Wysokość podstawy (D4): 25 mm
• Szerokość podstawy (D5): 46 mm
• Wysokość obudowy (C1): 19 mm
• Długość L7: 25 mm
• Odstęp podstawy środkowego wału (H1): 50 mm
• Kąt wychylenia (ß/b): 9°
• Materiał połączenia: Stal-stal (połączenie ślizgowe)
• Mocowanie: 2 śruby DIN912-10.9

Produkt jest nowy, fabrycznie zapakowany i gotowy do montażu. Pamiętaj o konieczności regularnego smarowania połączenia ślizgowego, co jest warunkiem koniecznym dla prawidłowej eksploatacji tego typu elementów. Precyzyjne wykonanie według norm zapewnia długą żywotność nawet w trudnych warunkach pracy.
