Ucho tłoczyska fi 30, plus 51mm 2RS

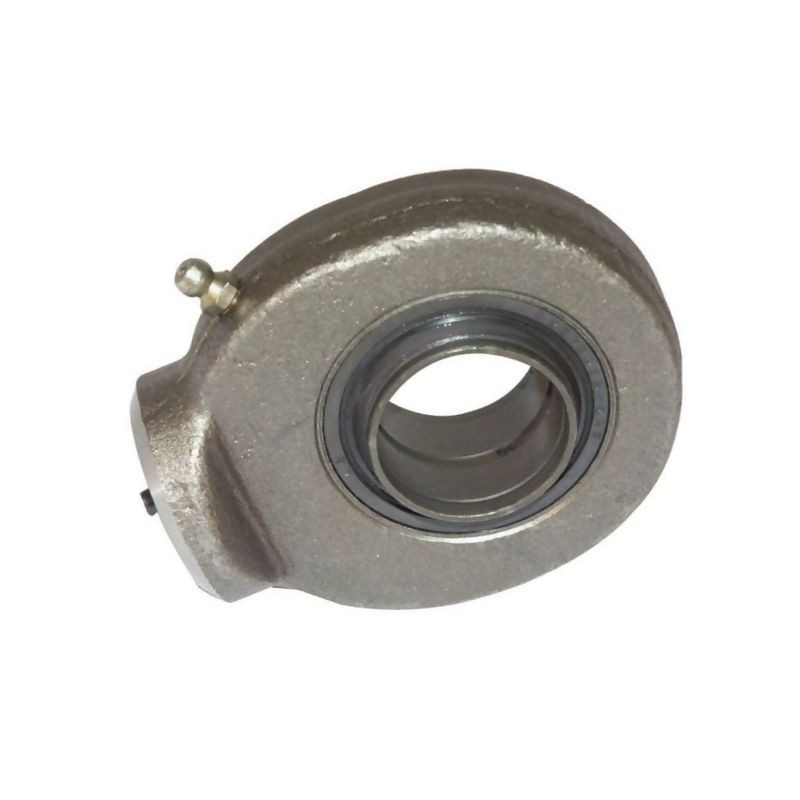

Ucho tłoczyska Mac Power D36030HO2RS – precyzyjne mocowanie do siłowników hydraulicznych

Profesjonalne ucho tłoczyska marki Mac Power, oznaczone indeksem D36030HO2RS, stanowi kluczowy element systemów mocowania w hydraulice siłowej. Produkt został zaprojektowany z myślą o wymagających zastosowaniach przemysłowych i rolniczych, gdzie niezawodność połączeń jest priorytetem. Jako element przeznaczony do samodzielnego montażu w siłownikach hydraulicznych, zapewnia stabilne i trwałe połączenie mechanizmu roboczego z tłoczyskiem.

Kluczową cechą tego komponentu jest jego konstrukcja oparta na wysokiej jakości stali ST52-3, poddanej procesowi kucia. Taka obróbka materiałowa gwarantuje exceptionalną wytrzymałość na obciążenia dynamiczne i statyczne, co jest niezbędne w ciężkich warunkach pracy maszyn rolniczych, budowlanych czy warsztatowych. Precyzyjne wykonanie oraz zachowanie rygorystycznych tolerancji wymiarowych zapewniają idealne dopasowanie do współpracujących elementów siłownika.

Konstrukcja i właściwości techniczne

Ucho tłoczyska charakteryzuje się zaawansowaną konstrukcją uszczelniającą. Jest ono dwustronnie uszczelnione, co skutecznie chroni wnętrze mechanizmu przed dostawaniem się zanieczyszczeń, pyłu oraz wilgoci, jednocześnie zapobiegając wyciekom smaru. Ważnym aspektem eksploatacyjnym jest informacja, że element podlega obowiązkowej konserwacji, co wydłuża jego żywotność i utrzymuje pełną sprawność techniczną przez lata.

Zastosowano tu połączenie ślizgowe stal-stal, które minimalizuje tarcie i zużycie współpracujących powierzchni. Końcówka spawalnicza ma kształt cylindryczny, a kołek centrujący wyposażony jest w krawędź spawalniczą pod kątem 45°. Takie rozwiązanie ułatwia precyzyjny montaż i zapewnia wysoką wytrzymałość spoiny, eliminując ryzyko pęknięć w newralgicznych punktach łączenia.

Wymiary i parametry geometryczne

Przed zakupem należy zweryfikować kompatybilność ucha z posiadanym siłownikiem, sprawdzając kluczowe wymiary podane przez producenta. Poniżej znajdują się szczegółowe dane techniczne modelu D36030HO2RS:

• Średnica wewnętrzna (d): Ø 30 mm – kluczowy wymiar dopasowania do tłoczyska.
• Średnica zewnętrzna (D): 47 mm.
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 34,2 mm.
• Szerokość całkowita (D2): 73 mm.
• Średnica D6: 40 mm.
• Wymiar D7: 4 mm.
• Wysokość pierścienia wewnętrznego (B): 30 mm.
• Wysokość obudowy (C1): 19 mm.
• Odstęp podstawy środkowego wału (H2): 51 mm – istotny wymiar montażowy określający położenie osi.
• Długość całkowita (L6): 87,5 mm.
• Długość L7: 37 mm.
• Kąt (ß): 6°.

Zastosowanie i korzyści

Ucho tłoczyska Mac Power znajduje zastosowanie wszędzie tam, gdzie wymagane jest solidne mocowanie końcówek siłowników hydraulicznych. Dzięki użyciu stali ST52-3 oraz precyzyjnej obróbce, produkt oferuje:

• Wyjątkową odporność na uszkodzenia mechaniczne i odkształcenia.
• Łatwość montażu dzięki cylindrycznej końcówce spawalniczej i kołkowi centrującemu z krawędzią 45°.
• Ochronę przed zanieczyszczeniami dzięki dwustronnemu uszczelnieniu typu 2RS.
• Długą żywotność dzięki połączeniu ślizgowemu stal-stal i możliwości regularnej konserwacji.

Produkt jest nowy, fabrycznie zapakowany i gotowy do instalacji. Pamiętaj o przestrzeganiu zasad konserwacji wskazanych przez producenta Technical Service Hydraulics oraz Technical Service Engineering, aby zapewnić bezawaryjną pracę układu hydraulicznego.
