Ucho tłoczyska fi 45, plus 77mm

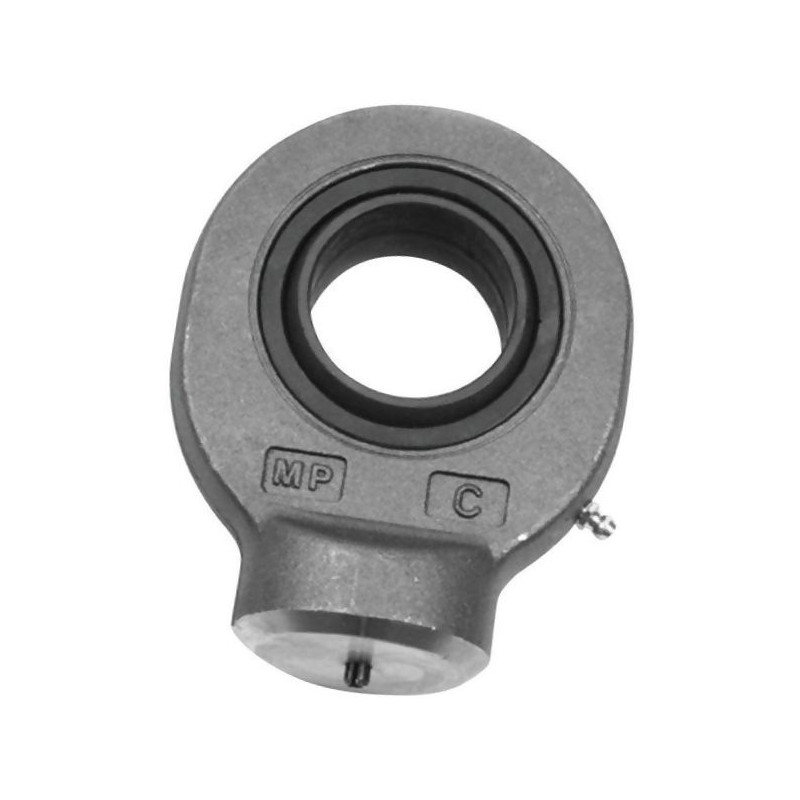

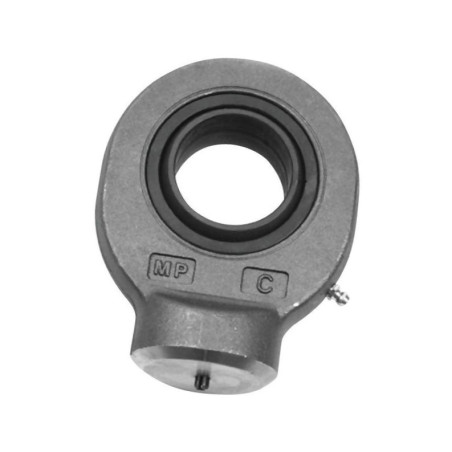

Ucho tłoczyska fi 45 mm – precyzyjne mocowanie do siłowników hydraulicznych

Ucho tłoczyska o symbolu D36045DO to kluczowy element montażowy przeznaczony do współpracy z tłoczyskami siłowników hydraulicznych. Produkt marki Mac Power został wykonany z wysokiej jakości stali ST52-3, poddanej procesowi kucia, co gwarantuje wyjątkową wytrzymałość mechaniczną i odporność na duże obciążenia dynamiczne. Jest to rozwiązanie dedykowane dla profesjonalistów, którzy wymagają niezawodności w aplikacjach przemysłowych, rolniczych oraz budowlanych.

Konstrukcja ucha spełnia normę DIN 648, co zapewnia pełną kompatybilność z innymi elementami układu hydraulicznego zgodnymi z tym standardem. Dzięki precyzyjnie wykonanym wymiarom i odpowiedniej obróbce powierzchniowej, element ten zapewnia stabilne i bezpieczne połączenie, eliminując ryzyko luzów czy przedwczesnego zużycia mechanizmu.

Kluczowe cechy konstrukcyjne i technologia wykonania

Produkt charakteryzuje się starannym wykonaniem, które uwzględnia specyfikę pracy w trudnych warunkach eksploatacyjnych. Cylindryczna końcówka spawalnicza oraz kołek centrujący z krawędzią spawalniczą pod kątem 45° ułatwiają precyzyjny montaż i zapewniają trwałe połączenie z tłoczyskiem. Zastosowanie połączenia ślizgowego stal-stal wewnątrz mechanizmu pozwala na płynną pracę i kompensację ewentualnych niedokładności montażowych.

Ważną cechą tego elementu jest konieczność przeprowadzenia obowiązkowej konserwacji przed lub w trakcie eksploatacji, co jest standardem w przypadku wysokiej klasy podzespołów hydraulicznych, zapewniającym długą żywotność produktu.

Specyfikacja techniczna ucha tłoczyska D36045DO

Poniżej przedstawiono szczegółowe parametry techniczne produktu, które należy zweryfikować przed zakupem w celu dopasowania do posiadanej hydrauliki:

• Średnica wewnętrzna (d): 45 mm – dopasowanie do tłoczyska
• Średnica zewnętrzna (D): 68 mm
• Średnica zewnętrzna pierścienia wewnętrznego (D1): 50,7 mm
• Szerokość całkowita (D2): 102 mm
• Średnica otworu sworznia (D6): 58 mm
• Średnica dodatkowa (D7): 6 mm
• Wysokość pierścienia wewnętrznego (B): 32 mm
• Wysokość obudowy (C1): 27 mm
• Odstęp podstawy środkowego wału (H2): 77 mm
• Długość całkowita (L6): 128 mm
• Długość dodatkowa (L7): 52 mm
• Kąt wychyłu (ß): 7°
• Materiał: Stal ST52-3, kuta
• Standard: DIN 648

Zastosowanie i montaż

Ucho tłoczyska Mac Power znajduje zastosowanie wszędzie tam, gdzie wymagane jest solidne mocowanie końcówki siłownika hydraulicznego. Jest niezbędne przy naprawach i regeneracji siłowników stosowanych w maszynach rolniczych, sprzęcie budowlanym oraz urządzeniach przemysłowych. Dzięki kątowemu zakresowi pracy wynoszącemu 7 stopni, element ten pozwala na pewną pracę nawet przy niewielkich niedokładnościach ustawienia siłownika względem punktu mocowania.

Pamiętaj, że produkt wymaga samodzielnej obróbki lub montażu zgodnie ze sztuką hydrauliczną. Ze względu na materiał wykonania (stal konstrukcyjna), zaleca się odpowiednie zabezpieczenie antykorozyjne po spawaniu, jeśli element nie posiada fabrycznej powłoki ochronnej.
