Widełki i trzpień, M27x2 x 110(E), sworzeń 30mm

Widełki i trzpień M27x2 x 110(E), sworzeń 30 mm

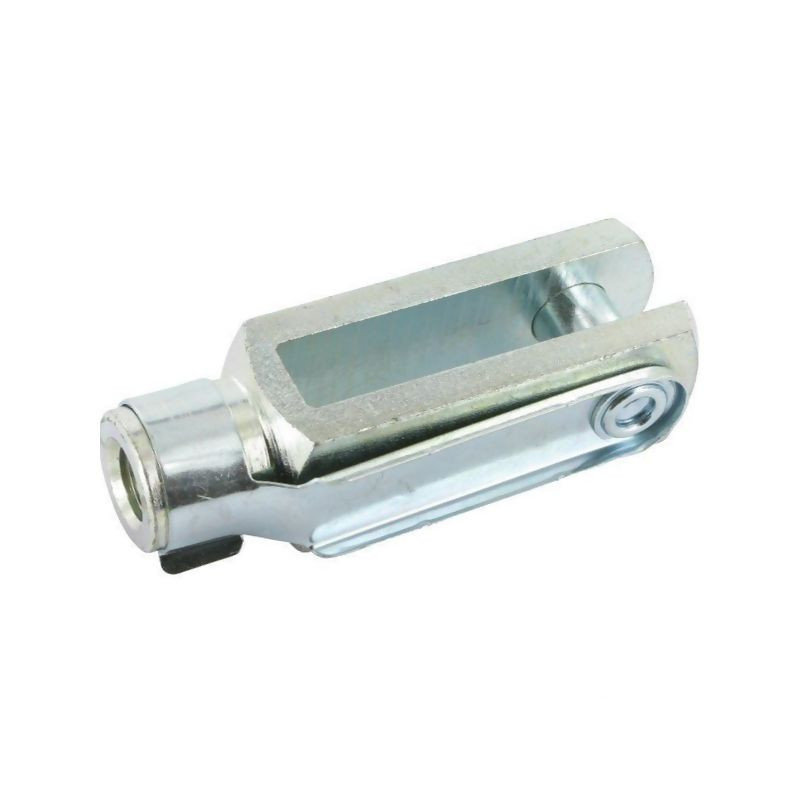

Widełki i trzpień (głowica widełkowa) o parametrach gwintu M27x2 x 110(E), wyposażone w sworzeń o średnicy 30 mm. Element ten spełnia rygorystyczne standardy branżowe, zapewniając trwałość i bezpieczeństwo w układach mocowania.

Specyfikacja techniczna

• Gwint: M27x2
• Średnica sworznia: 30 mm
• Szerokość całkowita: 30 mm
• Szerokość wewnętrzna: 22 mm
• Odległość górna do środka otworu: 110 mm
• Odległość od góry do środka otworu: 54 mm
• Zgodność z normami: DIN 71752 / DIN ISO 8140
• Numery referencyjne: 9508-CA98255, CA98255

Wykaz modeli maszyn i zastosowanie

Z uwagi na brak przypisania do konkretnych modeli w danych producenta, część ma zastosowanie uniwersalne w maszynach wykorzystujących głowice widełkowe zgodne z normami DIN 71752 oraz DIN ISO 8140. Aby potwierdzić dopasowanie, przed zakupem należy zweryfikować:

• Zgodność wymiarów (w tym średnicy sworznia 30 mm oraz szerokości wewnętrznej 22 mm).
• Numery referencyjne (9508-CA98255, CA98255) z posiadaną dokumentacją maszyny.
• Upewnić się, że element pasuje do otworów i konstrukcji w danym układzie.
