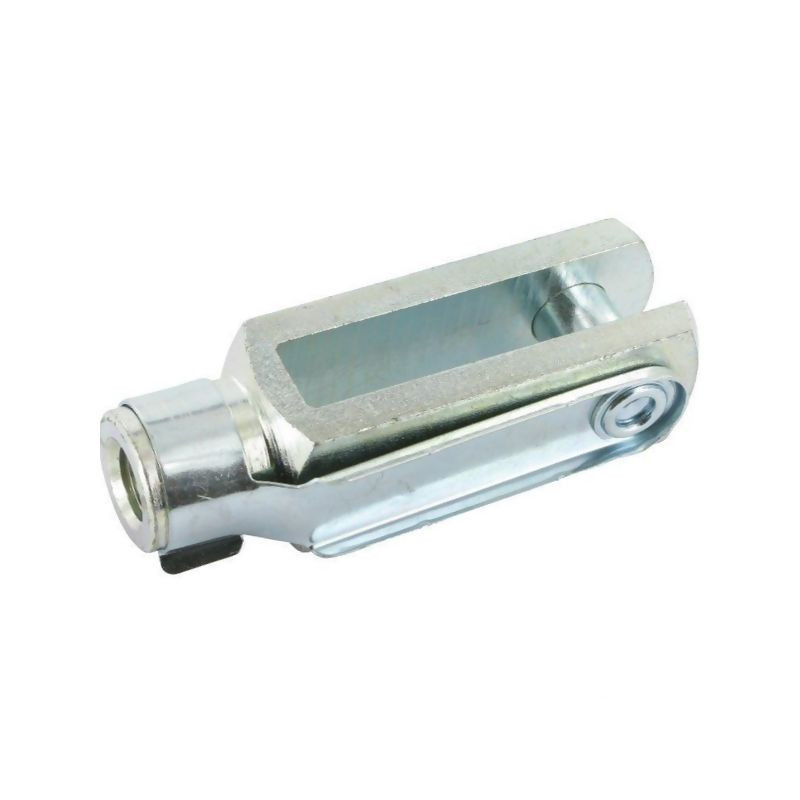

Widełki i trzpień, M36 x 144(E), sworzeń 35mm

Widełki i trzpień M36 x 144 (sworzeń 35 mm)

Zestaw montażowy obejmujący widełki i trzpień o średnicy 35 mm (oznaczenie M36 x 144). Komponenty te zostały zaprojektowane z myślą o precyzyjnym i trwałym osadzeniu w układach mechanicznych maszyn rolniczych. Gwarantują wysoką stabilność połączeń oraz pewne osadzenie zworników, co przekłada się na niezawodność podczas codziennej pracy i obciążeń mechanicznych w gospodarstwie.

Parametry techniczne i wymiary

• Oznaczenie gwintu: M36 x 144(E)
• Średnica sworznia: 35 mm
• Odstęp wewnątrz: 72 mm
• Szerokość zewnętrzna: 70 mm
• Szerokość wewnętrzna: 19 mm
• Odległość od góry do środka otworu: 144 mm
• Standardy wykonania: DIN 71752 / DIN ISO 8140

Zastosowanie i wykaz modeli maszyn

Elementy mocujące z kategorii głowic widełkowych są powszechnie stosowane w serwisie i naprawach. Z uwagi na uniwersalny charakter zgodny z normami DIN, wykaz maszyn i układów, w których zastosowano dane części, obejmuje:

• Maszyny rolnicze wyposażone w układy prowadnic i osi, wymagające standardu DIN 71752.
• Zestawy napędowe w maszynach i urządzeniach rolniczych, wymagające precyzyjnego prowadzenia trzpienia 35 mm.
• Wszelkie instalacje rolnicze kompatybilne z połączeniami mechanicznymi w normie DIN ISO 8140 o wymiarach M36 x 144.

Przed zakupem zalecamy weryfikację numeru katalogowego (9508-CA98265 / CA98265) oraz porównanie podanych wymiarów z dokumentacją techniczną posiadanej maszyny. Zapewni to prawidłowe dopasowanie elementu i bezpieczną, bezawaryjną pracę całego układu.
