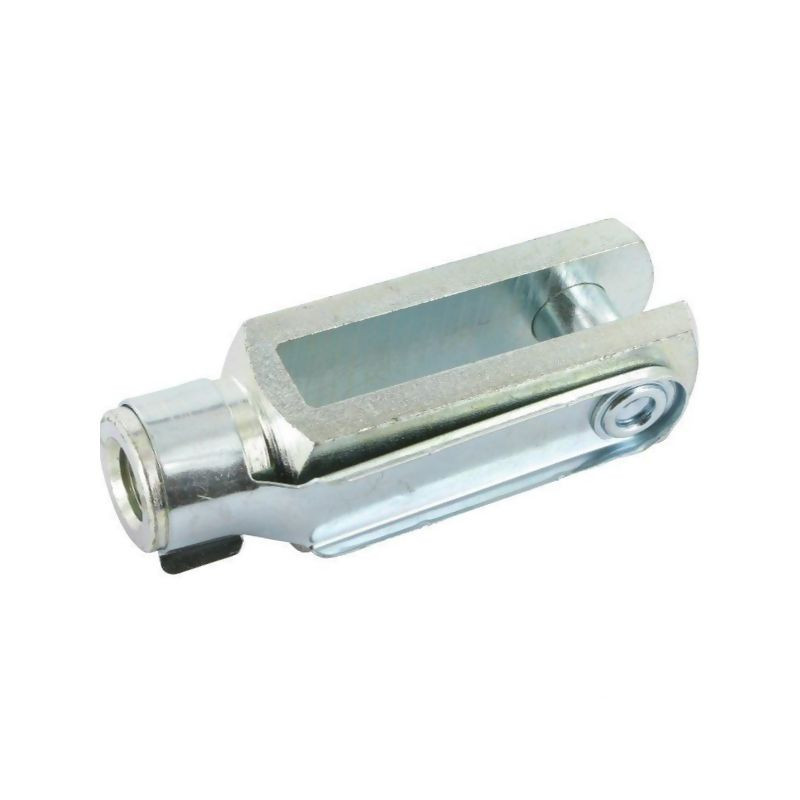

Widełki i trzpień, M4 x 16(E), sworzeń 4mm

Widełki i trzpień, M4 x 16(E), sworzeń 4mm

Precyzyjny zestaw łączący składający się z widełek i trzpienia, zaprojektowany z myślą o trwałości oraz łatwości montażu w układach mechanicznych. Komponenty charakteryzują się precyzyjnym wykonaniem, gwarantując stabilne i bezpieczne połączenia w miejscach narażonych na częste użytkowanie.

Dane techniczne

• Gwint: M4
• Średnica sworznia (Ø): 4 mm
• Szerokość wewnętrzna: 4 mm
• Wymiar E (odległość od góry do środka otworu): 16 mm
• Wymiar B (odległość wewnątrz od góry do środka otworu): 8 mm
• Zgodność z normami: DIN 71752 / DIN ISO 8140
• Numer katalogowy: 9508-CA98070 (CA98070)

Zastosowanie i wykaz modeli maszyn

Ze względu na uniwersalny charakter i ścisłą zgodność ze standardami technicznymi DIN, produkt nie jest przypisany do jednego, konkretnego modelu maszyny. Znajduje on szerokie zastosowanie jako ustandaryzowany element złączny. Wykaz maszyn i układów, w których stosowane są prezentowane części:

• Uniwersalne maszyny rolnicze (do łączeń prowadnic i elementów z korespondencyjnymi otworami)
• Ciągniki, maszyny i urządzenia wykorzystujące złącza zgodne z normą DIN 71752 / DIN ISO 8140
• Wszelkie aplikacje mechaniczne wymagające precyzyjnego dopasowania gwintu M4 i sworznia 4 mm

Przed dokonaniem zakupu zalecamy weryfikację wymiarów (gwint M4, odległości E=16 mm, B=8 mm) z dokumentacją techniczną lub numerem referencyjnym posiadanej maszyny, aby zapewnić bezproblemowy montaż i niezawodne działanie w gospodarstwie.
