Widełki M14 x 85(F) mm M14x2

Widełki M14 x 85(F) mm M14x2

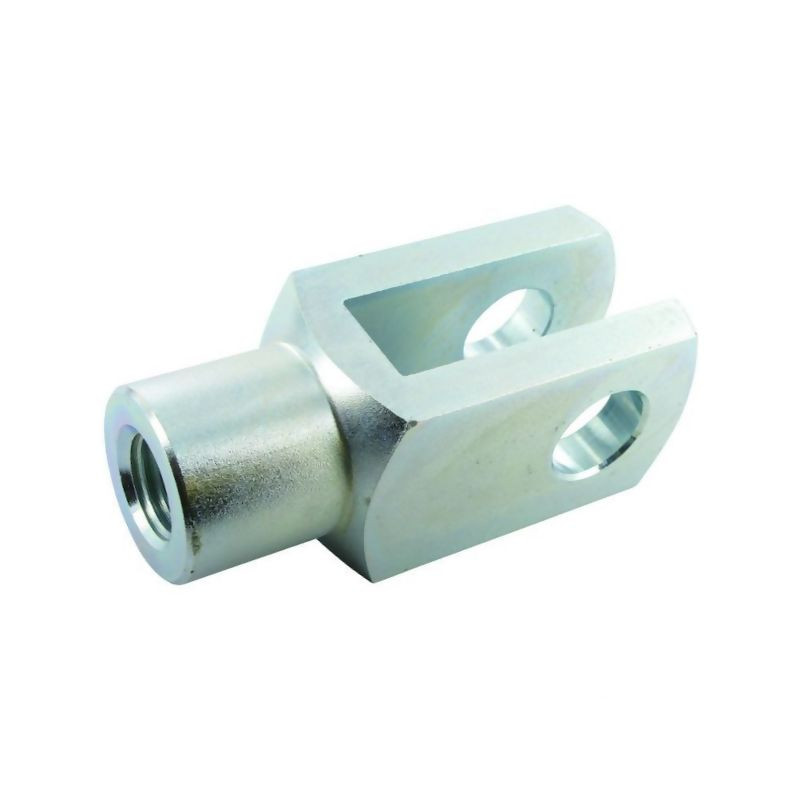

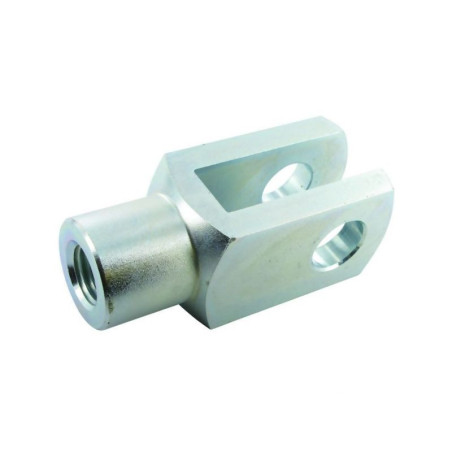

Widełki o średnicy otworu 14 mm i gwincie wewnętrznym M14 x 2 to precyzyjny element złączny należący do kategorii głowic widełkowych. Produkt przeznaczony jest do układów napędowych i mocujących, w których wymagana jest stabilna współpraca z wałem o średnicy 24 mm. Odpowiednia konstrukcja, w tym wysokość 27 mm, zapewnia prawidłowe ułożenie i optymalną wytrzymałość na obciążenia robocze.

Specyfikacja techniczna

• Rodzaj gwintu: M14 x 2
• Średnica otworu: 14 mm
• Szerokość: 14 mm
• Średnica wału / wałka: 24 mm
• Odstęp (środek otworu do końca): 85 mm
• Długość całkowita: 101 mm
• Wysokość: 27 mm
• Numer katalogowy: 9508-G1485Z

Wykaz modeli maszyn, w których zastosowano dane części

Z uwagi na uniwersalny charakter elementu, producent nie podaje zamkniętej listy dedykowanych modeli maszyn. Dobór widełek do konkretnego układu mechanicznego odbywa się na podstawie weryfikacji parametrów technicznych – w szczególności gwintu (M14 x 2), średnicy otworu (14 mm) oraz średnicy współpracującego wałka (24 mm).

Ważne informacje montażowe

Przed dokonaniem zakupu zaleca się porównanie długości całkowitej (101 mm) oraz odstępu od środka otworu do końca (85 mm) z wymaganiami układu docelowego. Należy pamiętać, że w przypadku łączeń z głowicami widełkowymi o większych gwintach, sworzeń z klipsem zabezpieczającym nie wchodzi w zakres dostawy i należy zaplanować go osobno w zestawie montażowym.
