Zamek 16AH-1, 80 kN, - 1"x5/8" - Tsubaki ASA 80 H

Zamek 16AH-1, 80 kN, 1"×5/8" - Tsubaki ASA 80 H

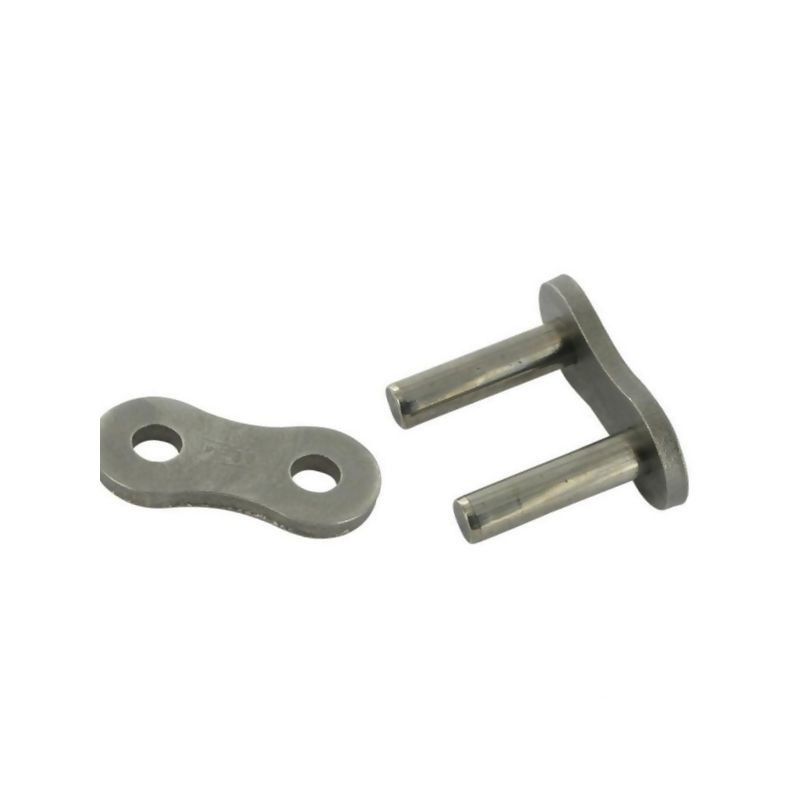

Precyzyjny zamek łańcucha 16AH-1 o wytrzymałości do 80 kN, zaprojektowany dla łańcuchów rolkowych Tsubaki ASA-H simplex. Produkt cechuje się opatentowaną konstrukcją z wytłaczanym pierścieniem, co przekłada się na stabilność montażu i skuteczną pracę w wymagających zastosowaniach rolniczych. Rozmiar ANSI 80-1H odpowiada standardom dla zestawów z łącznikiem o średnicy sworznia 7,92 mm i średnicy rolki 15,88 mm. Wysokość elementu wynosi 24,1 mm, szerokość wewnętrzna 15,88 mm, szerokość zewnętrzna 36,6 mm, a grubość ścianki wewnętrznej 4 mm. Dostępny w konfiguracji pojedynczej.

Zamek 16AH-1 jest częścią systemu łańcucha łańcuch rolkowy ASA-H, zapewniającego do 100% wytrzymałości łańcucha podstawowego. Dzięki specyfikacji DIN 8188 produkt spełnia standardy, które potwierdzają jego parametry techniczne i kompatybilność z innymi elementami zestawu.

Zastosowanie

Ten zamek znajduje zastosowanie w układach napędowych i przeniesieniu mocy, gdzie używany jest łańcuch rolkowy ASA-H simplex. Idealny do maszyn rolniczych wymagających solidnego, trwałego łączenia z zachowaniem precyzyjnych wymiarów i dopasowania do standardowych rozstawów.

Praktyczne cechy produktu

• Norma DIN: 8188
• Typ: pojedynczy (Single link)
• Skok ogniw: 25,4 mm (1 cal)
• Szerokość wewnętrzna: 15,88 mm
• Szerokość zewnętrzna: 36,6 mm
• Średnica sworznia: 7,92 mm
• Średnica rolki: 15,88 mm
• Wysokość: 24,1 mm
• Rozmiar ANSI: 80-1H
• Rozmiar ASA: 80
• Grubość ścianki wewnętrznej: 4 mm

Weryfikacja dopasowania i na co zwrócić uwagę przed zakupem

Przed zakupem warto dopasować zamek do istniejącego łańcucha według numeru ANSI (80-1H) i norm DIN (8188). Sprawdź długość i skok ogniw, aby zapewnić zgodność z mechanicznymi wymaganiami układu. Upewnij się, że rozmiar wewnętrzny i zewnętrzny, a także średnica sworznia odpowiadają zastosowanej konstrukcji i szerokości zestawu. W razie wątpliwości skontroluj identyczność parametrów z katalogu producenta i dopasuj do maszyny rolniczej, w której pracuje układ napędowy z łańcuchem ASA-H simplex.

Podczas zakupu zwróć uwagę na zgodność z normą DIN 8188, poprawność opisu i raz jeszcze porównaj wszystkie kluczowe wymiary: skok ogniw, szerokość i wysokość elementu, a także rozmiar ANSI/ASA. Dzięki temu unikniesz błędów dopasowania i zapewnisz długą, bezproblemową pracę całego układu.
