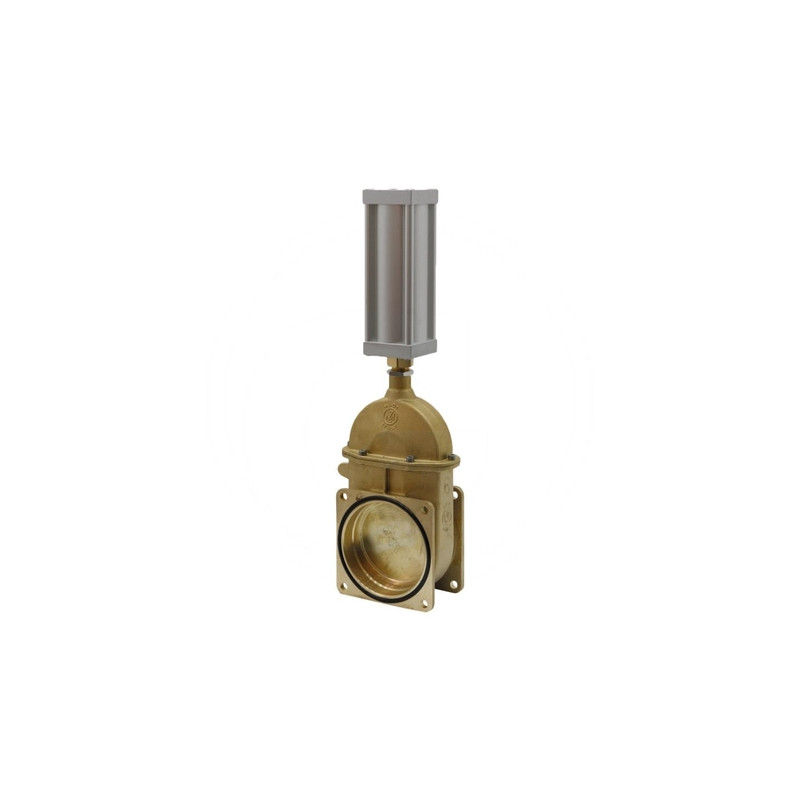

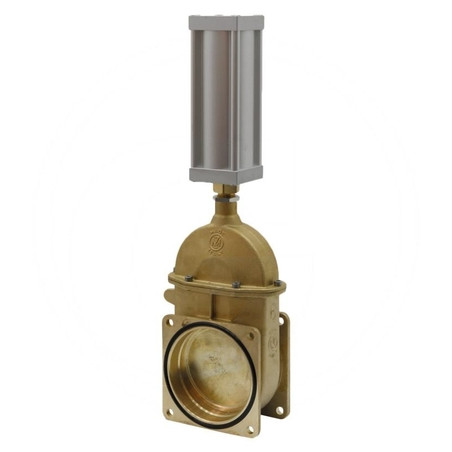

Zasuwa 4"-0044, z siłownikiem pneumatycznym dwustronnego działania art. 0570

Zasuwa kołnierzowa 4" z siłownikiem pneumatycznym MZ art. 0570

Prezentowana zasuwa suwakowa marki MZ to profesjonalne rozwiązanie przemysłowe przeznaczone do odcinania przepływu mediów w rurociągach. Produkt oznaczony numerem porównawczym ARZO0044100570 oraz referencją dostawcy 4050044100570 charakteryzuje się solidną konstrukcją i precyzyjnym wykonaniem. Kluczowym elementem wyróżniającym ten model jest zintegrowany mechanizm sterowania – siłownik pneumatyczny dwustronnego działania, który zapewnia niezawodną i szybką obsługę zaworu bez konieczności użycia siły fizycznej operatora.

Zasuwa typu klinowego o nominalnej szerokości 4 cali (95 mm) została zaprojektowana do pracy w systemach łączonych za pomocą kołnierzy. Taki typ przyłącza gwarantuje szczelność oraz stabilność montażu w instalacjach przemysłowych, rolniczych czy warsztatowych, gdzie wymagana jest wysoka odporność na zmienne warunki eksploatacyjne.

Specyfikacja techniczna i wymiary

Dobór odpowiedniej armatury wymaga dokładnej analizy parametrów geometrycznych oraz warunków pracy. Poniżej przedstawiono szczegółowe dane techniczne zasuwy MZ, które pozwalają na precyzyjne dopasowanie elementu do istniejącej instalacji:

• Typ zasuwy: Zasuwa klinowa
• Sterowanie: Pneumatyczny mechanizm dwustronnego działania (art. 0570)
• Typ przyłącza: Kołnierz – Kołnierz
• Szerokość nominalna: 4" (95 mm)
• Średnica zewnętrzna (Ø): 95 mm
• Wysokość całkowita (H): 440 mm
• Wysokość konstrukcyjna (h): 242 mm
• Długość montażowa (L): 180 mm
• Długość dodatkowa (L1): 96 mm
• Szerokość przylgni (F): 100 mm
• Długość trzpienia/elementu roboczego (l): 150 mm
• Średnica trzpienia (d): 13 mm

Zakres zastosowania i warunki pracy

Zasuwa została zaprojektowana do pracy w szerokim spektrum temperatur, co czyni ją uniwersalnym elementem armatury przemysłowej. Zakres dopuszczalnych temperatur wynosi od -15°C do +80°C, co pozwala na jej stosowanie zarówno w warunkach zewnętrznych, jak i w halach produkcyjnych. Maksymalne ciśnienie robocze, przy którym urządzenie zachowuje pełną sprawność i szczelność, wynosi 4 bary.

Dwustronne działanie siłownika pneumatycznego oznacza, że otwieranie i zamykanie zasuwy odbywa się pod wpływem sprężonego powietrza w obu kierunkach ruchu. Rozwiązanie to eliminuje ryzyko samoczynnego otwarcia lub zamknięcia zaworu w przypadku awarii zasilania pneumatycznego, co jest istotne dla bezpieczeństwa procesu technologicznego. Konstrukcja kołnierzowa ułatwia demontaż i konserwację, pozwalając na szybki dostęp do wnętrza rurociągu w razie potrzeby.

Kluczowe zalety produktu

• Niezawodność: Solidna konstrukcja marki MZ zapewniająca długą żywotność.
• Automatyzacja: Wbudowany siłownik pneumatyczny umożliwia łatwą integrację z systemami sterowania.
• Uniwersalność: Szeroki zakres temperaturowy (-15°C do +80°C) i standardowe przyłącze kołnierzowe.
• Precyzja: Dokładnie określone wymiary montażowe ułatwiające projektowanie instalacji.
• Bezpieczeństwo: Mechanizm dwustronnego działania zapewnia pełną kontrolę nad przepływem medium.

Produkt dostępny jest jako nowy, fabrycznie zapakowany element gotowy do montażu. Ze względu na specyfikę zastosowań przemysłowych, przed zakupem zaleca się weryfikację wymiarów przyłączeniowych oraz parametrów ciśnieniowych instalacji, aby zapewnić pełną kompatybilność z istniejącym systemem.
