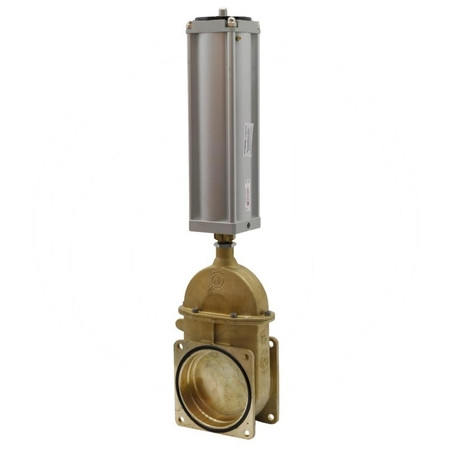

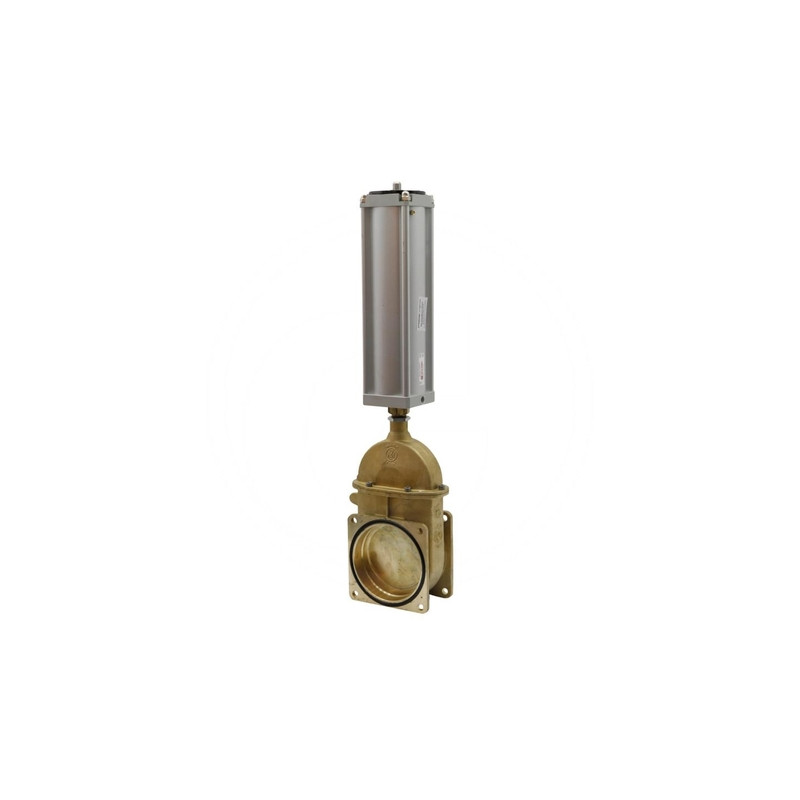

Zasuwa 4"-0044, z siłownikiem pneumatycznym jednostronnego działania art. 0580

Zasuwa kołnierzowa 4" z siłownikiem pneumatycznym MZ

Prezentowana zasuwa suwakowa marki MZ to profesjonalne rozwiązanie przemysłowe, zaprojektowane do efektywnej regulacji i odcinania przepływu w instalacjach rurowych. Produkt wyróżnia się solidną konstrukcją oraz integracją z siłownikiem pneumatycznym jednostronnego działania, co umożliwia zdalne i precyzyjne sterowanie pracą zaworu. Model ten jest idealnym wyborem dla systemów wymagających niezawodności oraz odporności na trudne warunki eksploatacyjne.

Konstrukcja i specyfikacja techniczna

Zasuwa została wykonana w standardzie kołnierzowym, co zapewnia szczelne i trwałe połączenie z rurociągami. Typ zasuwy to konstrukcja klinowa, która charakteryzuje się wysoką efektywnością uszczelniania. Kluczowym elementem wyposażenia jest siłownik pneumatyczny jednostronnego działania (art. 0580), który odpowiada za automatyczne otwieranie lub zamykanie przepustu pod wpływem ciśnienia powietrza, a powrót do pozycji wyjściowej odbywa się mechanicznie (zazwyczaj za pomocą sprężyny).

Wymiary urządzenia zostały precyzyjnie dobrane do nominalnej średnicy 4 cale (około 100 mm). Poniżej znajdują się szczegółowe parametry geometryczne potwierdzające kompatybilność z istniejącymi instalacjami:

• Szerokość nominalna: 4" (95 mm)
• Średnica Ø: 95 mm
• Wysokość całkowita H: 529 mm
• Wysokość korpusu h: 241 mm
• Długość całkowita L: 180 mm
• Długość L1: 96 mm
• Średnica trzpienia d: 13 mm
• Długość trzpienia l: 150 mm
• Rozstaw otworów F: 100 mm
• Typ przyłącza: Kołnierz → Kołnierz

Zastosowanie i obsługa

Dzięki zastosowaniu napędu pneumatycznego jednostronnego działania, zasuwa znajduje szerokie zastosowanie w automatyce przemysłowej, systemach transportu materiałów sypkich, instalacjach wodno-kanalizacyjnych oraz w procesach technologicznych wymagających szybkiej reakcji zaworu. Mechanizm ten zapewnia bezpieczeństwo procesu, ponieważ w przypadku awarii zasilania powietrzem zasuwa przyjmuje określoną pozycję (otwartą lub zamkniętą, zależnie od konfiguracji siłownika), co jest kluczowe dla ochrony instalacji.

Konstrukcja kołnierzowa ułatwia montaż i demontaż bez konieczności cięcia rurociągu. Solidne wykonanie przez producenta MZ gwarantuje długą żywotność nawet przy intensywnym cyklu pracy. Zasuwa jest dostarczana jako nowy produkt, gotowy do instalacji w systemach zgodnych z podanymi wymiarami przyłączeniowymi.

Dane identyfikacyjne produktu

Dla ułatwienia procesu zamawiania i identyfikacji części zamiennych, produkt posiada następujące oznaczenia:

• Nazwa: Zasuwa 4"-0044, z siłownikiem pneumatycznym jednostronnego działania art. 0580
• Producent: MZ
• Nr porównawczy: ARZO0044100580
• Referencja dostawcy: 4050044100580
• Kategoria: Zasuwy suwakowe 4" Kołnierz/Kołnierz
