Zasuwa 4"-0072, z siłownikiem pneumat. dwustr. działania art. 0570

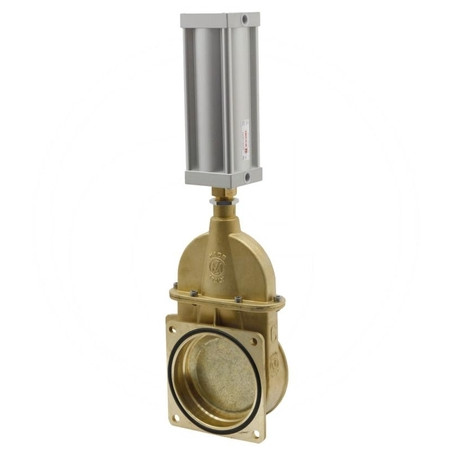

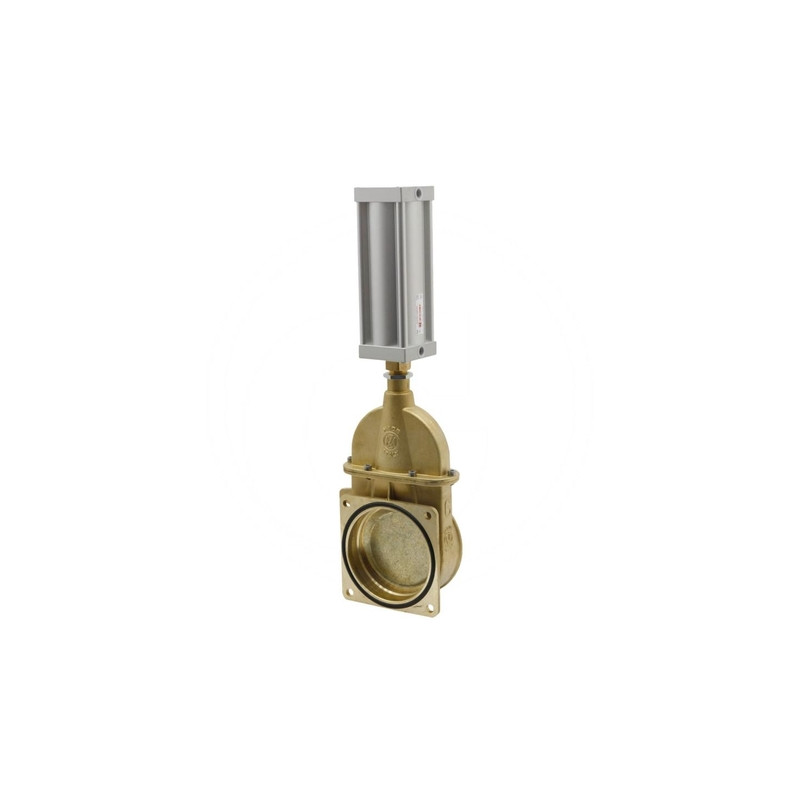

Zasuwa suwakowa 4" z siłownikiem pneumatycznym dwustronnego działania

Prezentowana zasuwa marki MZ to zaawansowane technicznie rozwiązanie przemysłowe, zaprojektowane do precyzyjnej regulacji przepływu mediów w instalacjach rurowych. Model oznaczony numerem katalogowym ARZO0072100570 (oraz referencją dostawcy 4050072100570) wyróżnia się zastosowaniem mechanizmu sterowanego pneumatycznie, co zapewnia wysoką efektywność i niezawodność pracy w warunkach ciągłej eksploatacji. Jest to element kluczowy dla systemów wymagających szybkiego i pewnego odcinania lub dawkowania materiałów sypkich oraz cieczy.

Konstrukcja i specyfikacja techniczna

Zasuwa należy do grupy elementów suwakowych typu 0072, charakteryzujących się solidną budową i precyzyjnym wykonaniem. Głównym elementem roboczym jest zasuwa klinowa, która dzięki swojej geometrii zapewnia szczelne zamknięcie przewodu. Całość opiera się na kompaktowej, a jednocześnie wytrzymałej obudowie, której wymiary zostały zoptymalizowane pod kątem montażu w standardowych instalacjach o średnicy nominalnej 4 cale.

Kluczowym elementem napędowym jest siłownik pneumatyczny dwustronnego działania. Taki rodzaj napędu pozwala na pełną kontrolę nad pozycją zasuwy zarówno w trakcie otwierania, jak i zamykania, dzięki ciśnieniu powietrza dostarczanemu do odpowiednich komór siłownika. Rozwiązanie to eliminuje konieczność stosowania sprężyn powrotnych, co zwiększa trwałość mechanizmu i umożliwia zatrzymanie zasuwy w dowolnej pozycji pośredniej, jeśli system sterowania na to pozwala.

Parametry wymiarowe i przyłącza

Produkt został wyposażony w uniwersalny system przyłączeniowy, łączący kołnierz z gwintem wewnętrznym, co ułatwia integrację z różnorodnymi typami rurociągów. Poniżej przedstawiamy szczegółowe dane techniczne potwierdzające kompatybilność oraz możliwości montażowe:

• Szerokość nominalna: 4" (95 mm)
• Średnica zewnętrzna (Ø): 95 mm
• Wysokość całkowita (H): 433 mm
• Wysokość korpusu (h): 246 mm
• Długość całkowita (L): 180 mm
• Długość montażowa (L1): 75,5 mm
• Średnica otworu montażowego (d): 13 mm
• Rozstaw otworów/szerokość podstawy (l): 150 mm
• Wysokość kołnierza/przyłącza (F): 80 mm
• Typ przyłącza: Kołnierz → gwint wewnętrzny
• Typ zasuwy: Zasuwa klinowa
• Obsługa: Pneumatyczny mechanizm dwustronnego działania

Zastosowanie i korzyści użytkowe

Zasuwy MZ serii 0072 znajdują szerokie zastosowanie w przemyśle rolniczym, spożywczym oraz chemicznym, gdzie wymagana jest odporność na ścieranie i korozję oraz precyzyjne sterowanie przepływem. Dzięki zastosowaniu siłownika dwustronnego działania, urządzenie charakteryzuje się równomierną siłą roboczą w obu kierunkach ruchu suwaka.

Konstrukcja kołnierzowa z gwintem wewnętrznym zapewnia szczelność połączenia, minimalizując ryzyko wycieków nawet przy pracy z materiałami drobnocząsteczkowymi. Wymiary takie jak wysokość 433 mm czy szerokość 95 mm pozwalają na montaż w miejscach o ograniczonej przestrzeni roboczej, zachowując jednocześnie pełną funkcjonalność zaworu odcinającego.

Produkt dostępny jest pod indeksem ARZO0072100570 i jest częścią oferty renomowanego producenta MZ, dostarczanego przez dystrybutora Granit. Jest to nowy produkt, gotowy do instalacji w systemach wymagających automatyzacji procesów przepływu mediów.
