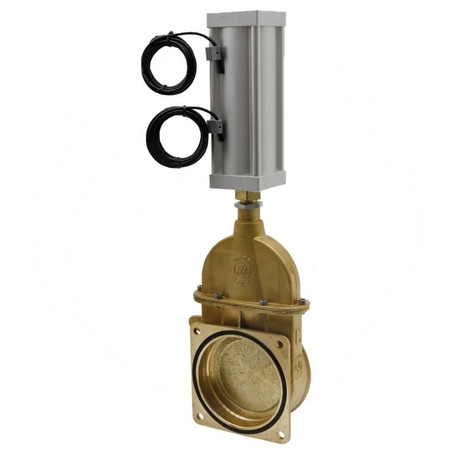

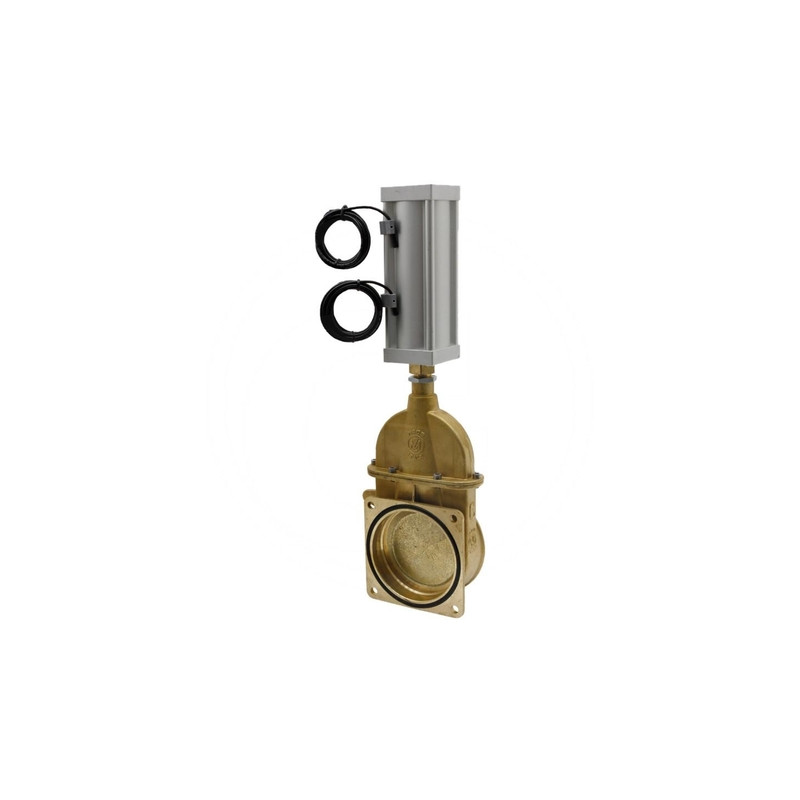

Zasuwa 4"-0072, z siłownikiem pneumat. dwustr. działania i stykiem art. 0571

Zasuwa suwakowa 4" z siłownikiem pneumatycznym MZ – model 0072

Prezentowana zasuwa to zaawansowane technicznie rozwiązanie przemysłowe marki MZ, zaprojektowane do precyzyjnej regulacji przepływu w instalacjach rurowych. Model o numerze katalogowym ARZO0072100571 (odpowiednik dostawcy 4050072100571) charakteryzuje się konstrukcją zasuwy klinowej, sterowaną za pomocą dwustronnego siłownika pneumatycznego. Tego typu armatura znajduje zastosowanie w systemach wymagających niezawodnego odcinania lub dawkowania materiałów sypkich oraz cieczy, zapewniając szczelność i trwałość w trudnych warunkach eksploatacyjnych.

Kluczową cechą tego wariantu jest integracja mechanizmu napędowego ze stykiem, co umożliwia monitorowanie położenia zasuwy i integrację z systemami automatyki przemysłowej. Dzięki zastosowaniu siłownika dwustronnego działania, proces otwierania i zamykania jest w pełni kontrolowany przez ciśnienie powietrza w obu kierunkach, co eliminuje ryzyko samoczynnej zmiany położenia zaworu pod wpływem ciśnienia medium roboczego.

Konstrukcja i parametry techniczne

Zasuwa została wykonana z myślą o kompatybilności z rurociągami o średnicy nominalnej 4 cale (DN100). Konstrukcja łączy w sobie solidność odlewu z precyzją wykonania elementów ruchomych. Poniżej przedstawiamy szczegółowe wymiary oraz dane techniczne, które są kluczowe przy doborze armatury do istniejącej instalacji:

• Szerokość nominalna: 4" (95 mm)
• Typ zasuwy: Zasuwa klinowa
• Obsługa: Pneumatyczny mechanizm dwustronnego działania
• Typ przyłącza: Kołnierz po stronie wejściowej, gwint wewnętrzny po stronie wyjściowej
• Średnica zewnętrzna (Ø): 95 mm
• Wysokość całkowita (H): 433 mm
• Wysokość korpusu (h): 246 mm
• Długość montażowa (L): 180 mm
• Długość przyłącza (L1): 75,5 mm
• Średnica przelotu (d): 13 mm
• Długość elementu roboczego (l): 150 mm
• Rozstaw otworów/szerokość mocowania (F): 80 mm

Zastosowanie i zalety rozwiązania MZ

Zasuwy suwakowe serii 0072 firmy MZ są cenione w branży za swoją uniwersalność i odporność na zużycie. Model ten, wyposażony w siłownik pneumatyczny, idealnie sprawdza się w instalacjach, gdzie wymagana jest szybka reakcja układu sterowania oraz wysoka częstotliwość cykli otwierania i zamykania. Obecność styku sygnałowego pozwala na bieżące potwierdzanie pozycji zasuwy (otwarta/zamknięta), co jest istotne dla bezpieczeństwa procesu technologicznego.

Dwustronne działanie siłownika zapewnia równomierny rozkład sił, co przekłada się na mniejsze obciążenie uszczelnień i dłuższą żywotność całego zespołu. Konstrukcja kołnierzowo-gwintowana ułatwia montaż w istniejących systemach, pozwalając na elastyczne podłączenie do różnych typów rurociągów.

Dane identyfikacyjne produktu

Przy zamawianiu części zamiennych lub kompletacji nowych instalacji, prosimy o powoływanie się na poniższe dane, aby mieć pewność otrzymania właściwego komponentu:

• Producent: MZ
• Numer referencyjny sklepu: ARZO0072100571
• Numer referencyjny dostawcy: 4050072100571
• Kategoria: Zasuwy suwakowe 4" kołnierz/gwint

Produkt jest nowy, fabrycznie zapakowany i gotowy do montażu. Ze względu na specyfikę zastosowań przemysłowych, przed instalacją zaleca się weryfikację wymiarów przyłączeniowych z dokumentacją techniczną instalacji.
