Zasuwa 4"-0074, z siłownikiem pneumat. dwustr. działania art. 0570

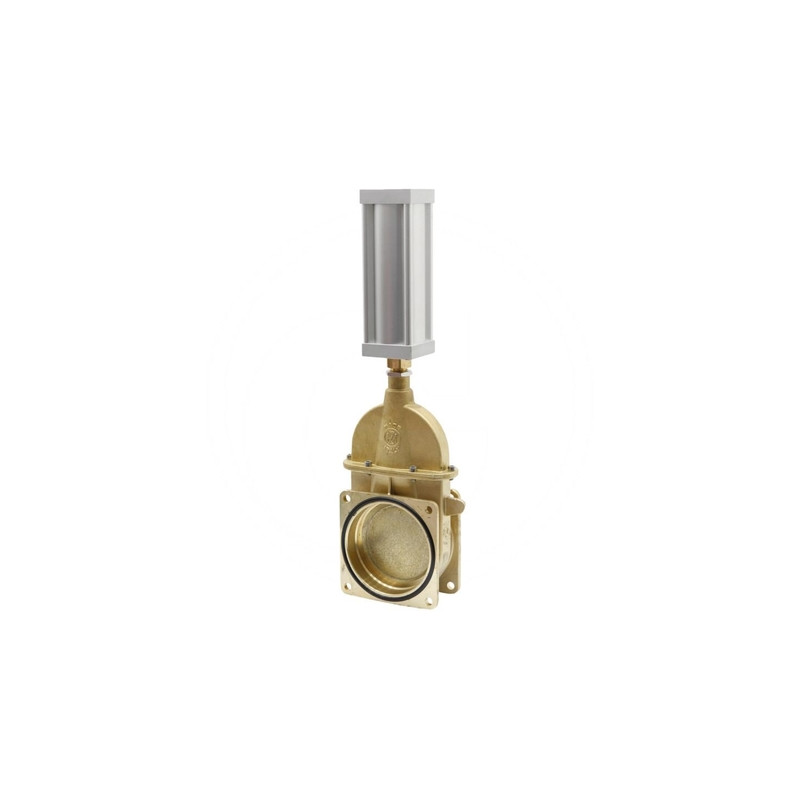

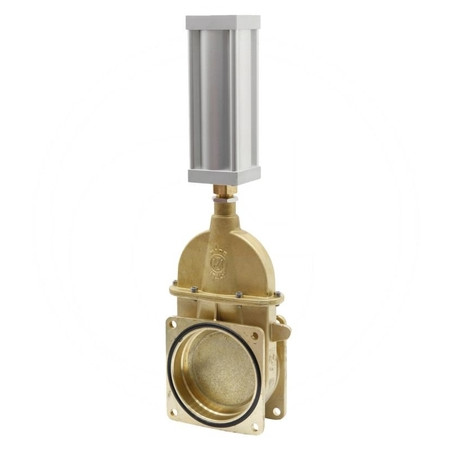

Zasuwa kołnierzowa MZ 4" z siłownikiem pneumatycznym dwustronnego działania

Prezentowana zasuwa suwakowa marki MZ to profesjonalne rozwiązanie przemysłowe, zaprojektowane do precyzyjnej regulacji i odcinania przepływu mediów w instalacjach rurowych. Model o numerze katalogowym 4050074100570 (oznaczenie wewnętrzne ARZO0074100570) charakteryzuje się nominalną średnicą 4 cali (95 mm) oraz konstrukcją kołnierzową, co zapewnia szczelne i trwałe połączenie z rurociągiem.

Kluczowym elementem wyróżniającym ten produkt jest zintegrowany mechanizm obsługi – siłownik pneumatyczny dwustronnego działania. Tego typu napęd umożliwia zarówno otwieranie, jak i zamykanie zasuwy przy użyciu sprężonego powietrza, co eliminuje konieczność ręcznej obsługi i pozwala na łatwą integrację z systemami automatyki przemysłowej. Rozwiązanie to znajduje zastosowanie w sektorze rolniczym, przetwórczym oraz w instalacjach technologicznych, gdzie wymagana jest niezawodność i szybka reakcja zaworu.

Konstrukcja i parametry techniczne

Zasuwa wykonana jest w technologii klinowej, co gwarantuje stabilność pracy suwaka oraz wysoką szczelność w pozycji zamkniętej. Przyłącza typu kołnierz-kołnierz ułatwiają montaż w istniejących systemach rurowych, zapewniając standardowe rozmieszczenie otworów montażowych.

Poniżej przedstawiamy szczegółowe wymiary geometryczne urządzenia, które są kluczowe przy projektowaniu układu hydraulicznego lub pneumatycznego:

• Szerokość nominalna: 4" (95 mm)
• Średnica zewnętrzna (Ø): 95 mm
• Wysokość całkowita (H): 444 mm
• Wysokość konstrukcyjna (h): 246 mm
• Długość całkowita (L): 180 mm
• Długość przyłącza (L1): 96 mm
• Szerokość podstawy/mocowania (F): 90 mm
• Długość elementu roboczego (l): 150 mm
• Średnica otworu/przelotu (d): 13 mm

Zastosowanie i korzyści użytkowe

Dzięki zastosowaniu siłownika dwustronnego działania, zasuwa MZ oferuje pełną kontrolę nad procesem technologicznym. Mechanizm ten działa w oparciu o ciśnienie powietrza dostarczane do dwóch oddzielnych komór, co wymusza ruch suwaka w obu kierunkach. Jest to rozwiązanie bezpieczniejsze i bardziej wydajne niż napędy jednostronne, szczególnie w aplikacjach wymagających częstych cykli otwierania i zamykania.

Konstrukcja kołnierzowa zapewnia sztywność połączenia, co jest istotne przy przesyłaniu mediów pod ciśnieniem. Solidne wykonanie komponentów przekłada się na długą żywotność urządzenia nawet w trudnych warunkach eksploatacyjnych, typowych dla branży rolno-spożywczej czy warsztatowej.

Specyfikacja produktu

• Producent: MZ
• Typ zasuwy: Zasuwa klinowa
• Typ przyłącza: Kołnierz → Kołnierz
• Mechanizm obsługi: Pneumatyczny mechanizm dwustronnego działania
• Numer porównawczy: ARZO0074100570
• Symbol/EAN: 4050074100570
• Stan produktu: Nowy

Zasuwa 4"-0074 z siłownikiem pneumatycznym to inwestycja w niezawodność instalacji. Precyzyjne wymiary i sprawdzona konstrukcja marki MZ sprawiają, że jest to wybór rekomendowany dla inżynierów i techników poszukujących sprawdzonych komponentów armatury przemysłowej.
