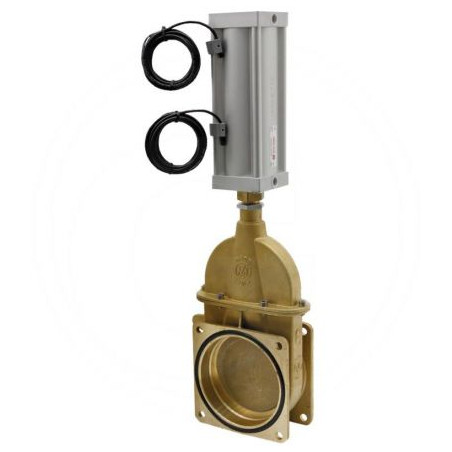

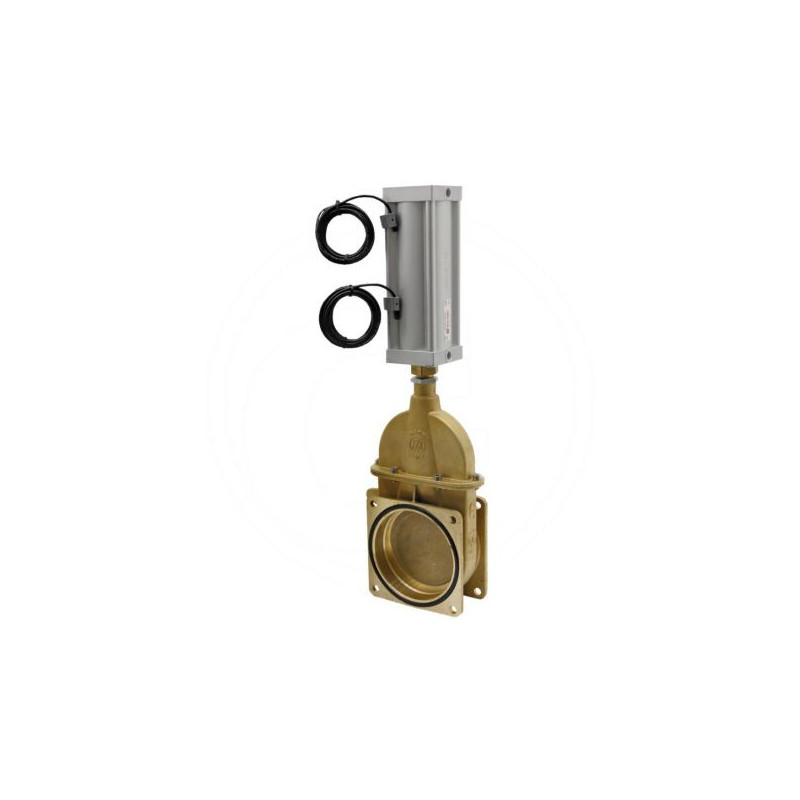

Zasuwa 4"-0074, z siłownikiem pneumat. dwustr. działania i stykiem art. 0571

Zasuwa kołnierzowa 4" z siłownikiem pneumatycznym MZ 0074

Prezentowana zasuwa suwakowa marki MZ to profesjonalne rozwiązanie przemysłowe przeznaczone do regulacji i odcinania przepływu mediów w rurociągach. Produkt o numerze artykułu 0571 (referencja dostawcy: 4050074100571) charakteryzuje się konstrukcją opartą na zasuwie klinowej, sterowanej za pomocą niezawodnego mechanizmu pneumatycznego dwustronnego działania. Tego typu armatura znajduje szerokie zastosowanie w instalacjach wymagających precyzyjnej kontroli przepływu oraz automatyzacji procesów technologicznych.

Kluczową cechą tego modelu jest integracja z siłownikiem pneumatycznym, który zapewnia płynne i szybkie otwieranie oraz zamykanie przesłony. Dwustronne działanie siłownika gwarantuje pełną kontrolę nad pozycją zasuwy w obu kierunkach ruchu, co jest istotne w aplikacjach, gdzie wymagana jest wysoka dokładność i powtarzalność operacji. Dodatkowy styk umożliwia monitorowanie stanu pracy zaworu, co ułatwia integrację z systemami sterowania i diagnostyki.

Konstrukcja i parametry techniczne

Zasuwa została zaprojektowana z myślą o trwałości i odporności na warunki pracy w przemyśle. Połączenie typu kołnierz-kołnierz ułatwia montaż w istniejących instalacjach rurowych, zapewniając szczelne i stabilne połączenie. Poniżej przedstawiamy szczegółowe wymiary oraz parametry techniczne, które pozwalają na precyzyjne dopasowanie elementu do konkretnego systemu:

• Szerokość nominalna: 4 cale (95 mm)
• Typ zasuwy: Zasuwa klinowa
• Typ przyłącza: Kołnierz → Kołnierz
• Mechanizm obsługi: Pneumatyczny mechanizm dwustronnego działania
• Średnica nominalna (Ø): 95 mm
• Wysokość całkowita (H): 444 mm
• Wysokość konstrukcyjna (h): 246 mm
• Długość zabudowy (L): 180 mm
• Długość L1: 96 mm
• Szerokość F: 90 mm
• Długość l: 150 mm
• Średnica d: 13 mm

Zastosowanie i korzyści użytkowe

Zasuwy suwakowe serii 0074 firmy MZ są cenione za swoją prostotę konstrukcyjną połączoną z wysoką efektywnością działania. Zastosowanie zasuwy klinowej minimalizuje opory przepływu w pozycji całkowicie otwartej, co przekłada się na mniejsze straty ciśnienia w instalacji. Mechanizm pneumatyczny eliminuje konieczność ręcznej obsługi, co jest kluczowe w dużych zakładach produkcyjnych, przetwórstwie rolnym czy przemyśle chemicznym, gdzie automatyzacja jest standardem.

Dzięki solidnemu wykonaniu i precyzyjnym wymiarom, zasuwa ta stanowi niezawodny element systemu rurociągowego. Numer porównawczy ARZO0074100571 pozwala na łatwą identyfikację produktu w katalogach części zamiennych. Produkt jest dostarczany jako nowy, gotowy do montażu w systemach wymagających armatury o średnicy 4 cali z przyłączami kołnierzowymi.
