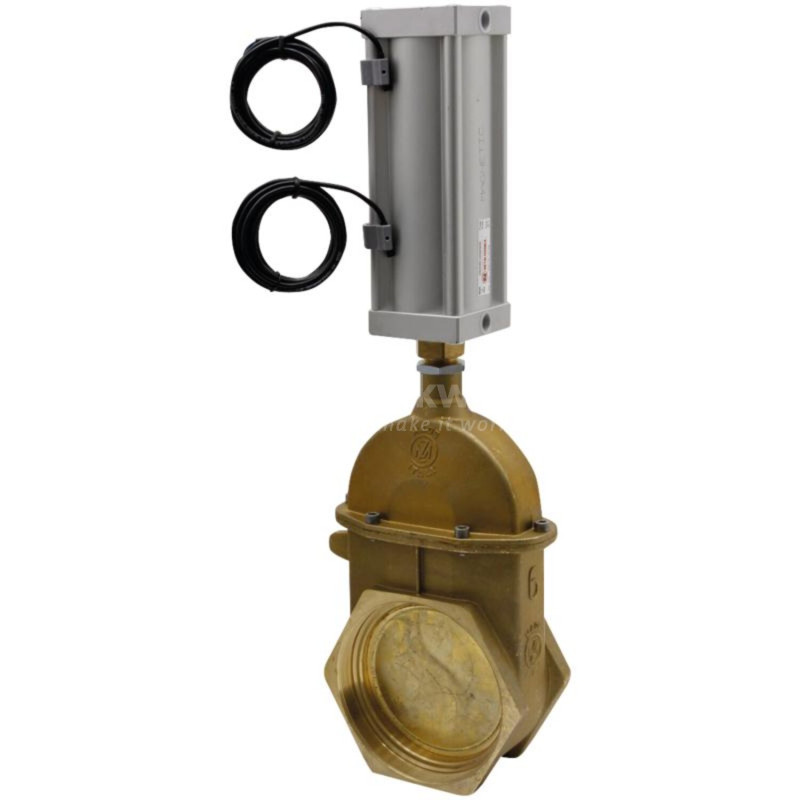

Zasuwa 4"-040, z siłownikiem pneumatycznym dwustronnego działania i stykiem, art. 0571

Zasuwa suwakowa 4" z siłownikiem pneumatycznym MZ art. 0571

Prezentowana zasuwa marki MZ, oznaczona numerem artykułu 0571, to zaawansowane technicznie rozwiązanie przeznaczony do systemów przesyłu materiałów sypkich. Produkt ten wyróżnia się zastosowaniem pneumatycznego mechanizmu dwustronnego działania, co zapewnia precyzyjną i bezproblemową obsługę zasuwy w wymagających warunkach przemysłowych. Konstrukcja opiera się na sprawdzonym rozwiązaniu zasuwy klinowej, gwarantującym szczelne odcięcie przepływu materiału.

Kluczowym elementem tego modelu jest zintegrowany styk, który umożliwia monitorowanie położenia zasuwy oraz integrację z systemami sterowania automatyki zakładowej. Dzięki temu operator ma pełną kontrolę nad procesem technologicznym, a ryzyko awarii spowodowanych nieprawidłowym zamknięciem lub otwarciem przewodu jest znacząco zredukowane. Przyłącza wykonane są w standardzie gwint wewnętrznym po obu stronach, co ułatwia montaż w istniejących instalacjach rurowych.

Specyfikacja techniczna i wymiary

Produkt został zaprojektowany z myślą o trwałości i łatwości integracji z rurociągami o średnicy nominalnej 4 cale. Poniżej znajdują się szczegółowe parametry techniczne, które należy uwzględnić podczas projektowania instalacji lub wymiany elementów:

• Średnica nominalna (Ø 1): 95 mm
• Szerokość nominalna: 95 mm (4")
• Wysokość całkowita (H): 440 mm
• Wysokość konstrukcyjna (h): 242 mm
• Długość zabudowy (L): 100,5 mm
• Rozstaw otworów/szerokość przyłącza (F): 90 mm
• Typ przyłącza: Gwint wewnętrzny → Gwint wewnętrzny
• Mechanizm sterowania: Siłownik pneumatyczny dwustronnego działania
• Typ zasuwy: Zasuwa klinowa
• Dodatkowe wyposażenie: Styk sygnalizacyjny

Zastosowanie i korzyści użytkowe

Zasuwy suwakowe serii 0040 firmy MZ znajdują szerokie zastosowanie w przemyśle rolniczym, spożywczym oraz w zakładach przetwarzania surowców mineralnych. Pneumatyczny napęd dwustronnego działania pozwala na szybkie reagowanie na zmiany w procesie technologicznym, eliminując konieczność ręcznej interwencji przy dużych instalacjach. Obecność styku dodatkowo zwiększa bezpieczeństwo eksploatacji, dostarczając sygnał zwrotny do sterownika PLC lub panelu operatorskiego.

Kompaktowa budowa, przy zachowaniu pełnej funkcjonalności zaworu odcinającego, sprawia, że zasuwa ta mieści się w standardowych rozstawach instalacyjnych. Wysoka jakość wykonania przez producenta MZ zapewnia długą żywotność nawet przy intensywnej eksploatacji i pracy z materiałami o zróżnicowanej granulacji.
