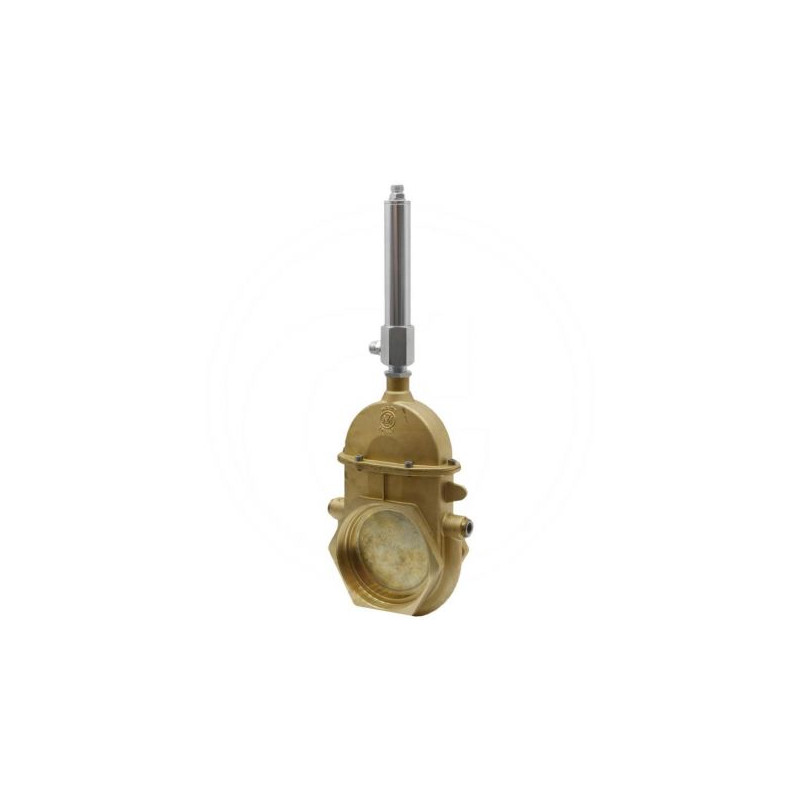

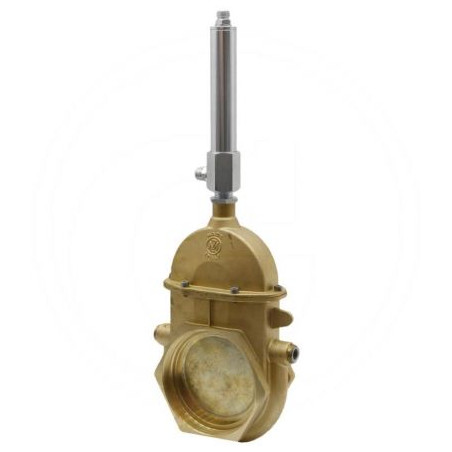

Zasuwa 4"-042, podgrzewana, z siłownikiem hydraulicznym dwustronnego działania art. 0550

Zasuwa suwakowa MZ 4" z siłownikiem hydraulicznym i podgrzewaniem

Prezentowana zasuwa suwakowa marki MZ, oznaczona numerem katalogowym ARZO0042100550, to zaawansowane technicznie rozwiązanie przeznaczone do systemów przesyłowych wymagających precyzyjnej kontroli przepływu mediów. Produkt wyróżnia się konstrukcją podgrzewaną oraz obsługą za pomocą siłownika hydraulicznego dwustronnego działania, co zapewnia niezawodność pracy nawet w trudnych warunkach eksploatacyjnych. Jest to element kluczowy dla instalacji, gdzie istotna jest szczelność oraz możliwość zdalnego sterowania pracą armatury.

Konstrukcja i specyfikacja techniczna

Zasuwa została zaprojektowana jako model klinowy o nominalnej szerokości 4 cali (95 mm). Jej budowa opiera się na solidnych materiałach, zapewniających odporność na zmienne obciążenia i temperatury. Kluczowym elementem jest zintegrowany system podgrzewania, który zapobiega zamarzaniu medium lub jego krzepnięciu wewnątrz korpusu, co jest szczególnie istotne w instalacjach zewnętrznych lub w sezonie zimowym.

Obsługa zasuwy realizowana jest poprzez siłownik hydrauliczny dwustronnego działania. Taki układ pozwala na płynne otwieranie i zamykanie zasuwy pod kontrolowanym ciśnieniem oleju hydraulicznego, eliminując konieczność ręcznej ingerencji operatora przy dużych średnicach przewodów. Przyłącza wykonane są w standardzie gwint wewnętrznzy do gwintu wewnętrznego, co ułatwia montaż w istniejących rurociągach.

Wymiary i parametry geometryczne

Dobór odpowiedniej armatury wymaga precyzyjnego dopasowania do istniejącej infrastruktury. Poniżej przedstawiono szczegółowe wymiary zasuwy MZ ARZO0042100550, które należy zweryfikować przed zakupem:

• Szerokość nominalna: 95 mm (4 cale)
• Średnica Ø 1: 95 mm
• Wysokość całkowita H: 489 mm
• Wysokość konstrukcyjna h: 239 mm
• Szerokość B: 30 mm
• Długość L: 100,5 mm
• Rozstaw F: 90 mm
• Typ przyłącza: Gwint wewnętrzny – Gwint wewnętrzny

Zastosowanie i korzyści eksploatacyjne

Zasuwy suwakowe MZ serii 0042 znajdują szerokie zastosowanie w przemyśle rolniczym, przetwórczym oraz w instalacjach wodociągowych i kanalizacyjnych. Model podgrzewany ze sterowaniem hydraulicznym jest dedykowany do mediów, które wymagają utrzymania stałej temperatury lub są podatne na zamarzanie.

Główne zalety tego rozwiązania to:

• Automatyzacja procesu – sterowanie hydrauliczne pozwala na integrację z systemami sterowania instalacją.
• Ochrona przed zamarzaniem – wbudowany system podgrzewania wydłuża żywotność armatury i zapobiega awariom w niskich temperaturach.
• Pełna szczelność – konstrukcja klinowa zapewnia skuteczne odcięcie przepływu.
• Trwałość – solidne wykonowanie przez renomowanego producenta MZ gwarantuje długą bezawaryjną pracę.

Produkt dostępny jest pod referencją dostawcy Granit: 4050042100550. Przed montażem zaleca się dokładne sprawdzenie kompatybilności wymiarowej z istniejącym rurociągiem, ze szczególnym uwzględnieniem rozstawu otworów mocujących oraz średnicy przelotu.
