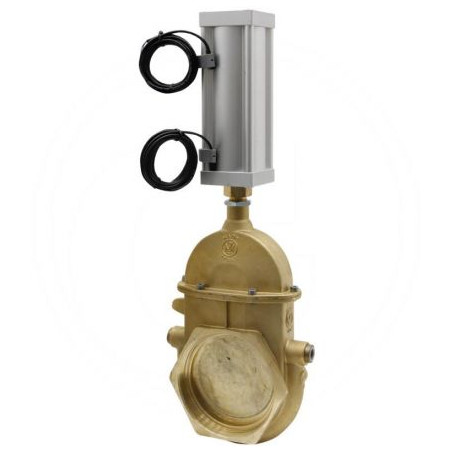

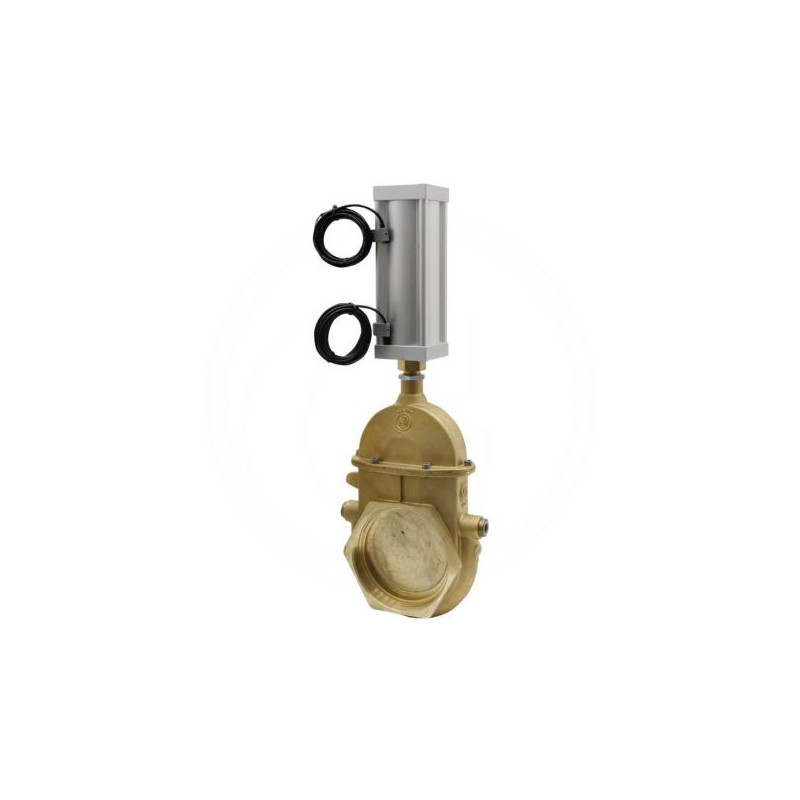

Zasuwa 4"-042, podgrzewana, z siłownikiem pneumatycznym dwustronnego działania i kontaktronem, art. 0571

Zasuwa suwakowa MZ 4" z siłownikiem pneumatycznym i podgrzewaniem

Prezentowana zasuwa suwakowa marki MZ, oznaczona numerem artykułu 0571, to zaawansowane technicznie rozwiązanie przemysłowe zaprojektowane do pracy w wymagających warunkach. Urządzenie charakteryzuje się konstrukcją podgrzewaną, co zapobiega zamarzaniu medium lub jego krzepnięciu wewnątrz korpusu, zapewniając ciągłość procesu technologicznego nawet przy niskich temperaturach otoczenia. Kluczowym elementem systemu jest zintegrowany siłownik pneumatyczny dwustronnego działania, który umożliwia precyzyjne i szybkie otwieranie oraz zamykanie przepływu, eliminując konieczność ręcznej obsługi zaworu.

Dodatkowym atutem tego modelu jest wbudowany kontaktron, który służy do sygnalizacji położenia zasuwy. Dzięki temu rozwiązaniu operator lub system sterowania otrzymuje bieżącą informację o tym, czy zawór jest w pełni otwarty, czy zamknięty, co zwiększa bezpieczeństwo instalacji i ułatwia automatyzację procesów. Zasuwa wykonana jest z myślą o trwałości i niezawodności, co potwierdza jej zastosowanie w przemyśle, gdzie kluczowa jest szczelność i odporność na obciążenia mechaniczne.

Specyfikacja techniczna i wymiary

Produkt posiada gwintowane przyłącza po obu stronach, co ułatwia jego montaż w istniejących rurociągach. Poniżej znajdują się szczegółowe parametry techniczne oraz wymiary geometryczne, które należy uwzględnić podczas projektowania instalacji:

• Typ zasuwy: Zasuwa klinowa
• Średnica nominalna: 4 cale (oznaczenie 4"-042)
• Szerokość nominalna: 95 mm
• Typ przyłącza: Gwint wewnętrzny → Gwint wewnętrzny
• Mechanizm obsługi: Pneumatyczny mechanizm dwustronnego działania
• Wyposażenie dodatkowe: Podgrzewanie oraz kontaktron
• Średnica Ø1: 95 mm
• Szerokość B: 30 mm
• Wysokość h: 242 mm
• Całkowita wysokość H: 440 mm
• Długość L: 100,5 mm
• Rozstaw F: 90 mm

Zastosowanie i korzyści użytkowe

Zasuwa MZ art. 0571 znajduje zastosowanie w instalacjach przemysłowych, gdzie wymagana jest hermetyczna blokada przepływu cieczy lub gazów. Dzięki funkcji podgrzewania jest idealnym wyborem do mediów lepkich, takich jak oleje, smary czy substancje chemiczne, które w niższych temperaturach tracą płynność. Siłownik dwustronnego działania gwarantuje równomierną siłę napędową w obu kierunkach ruchu, co jest istotne przy dużych średnicach i ciśnieniach roboczych.

Konstrukcja gwintowana pozwala na szczelne połączenie z rurociągami bez konieczności stosowania kołnierzy, co oszczędza miejsce i redukuje liczbę potencjalnych punktów nieszczelności. Obecność kontaktronu integruje zawór z nowoczesnymi systemami SCADA lub PLC, umożliwiając zdalny monitoring stanu instalacji. Produkt marki MZ, dystrybuowany przez Granit, stanowi połączenie sprawdzonej mechaniki z nowoczesną automatyką przemysłową.
