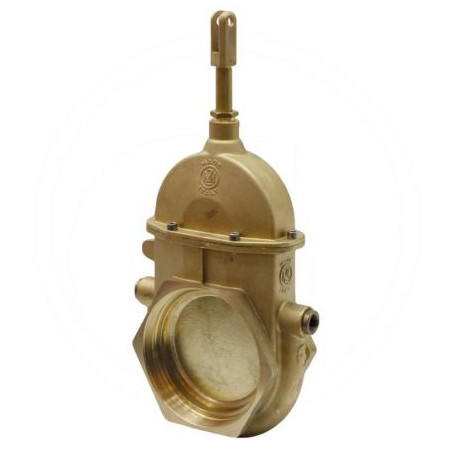

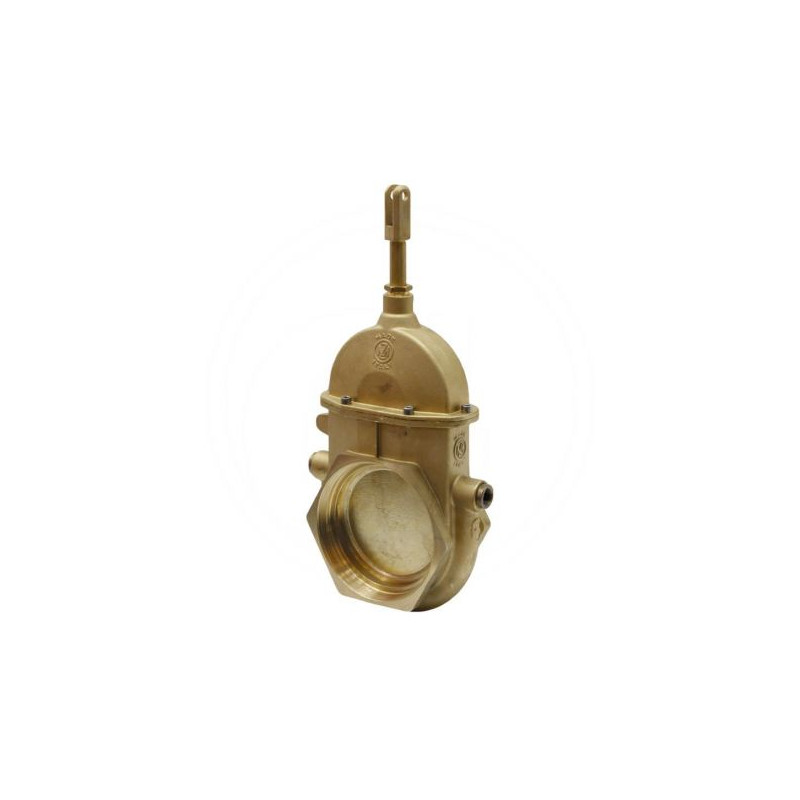

Zasuwa 4"-042, podgrzewana, z wrzecionem

Zasuwa suwakowa 4" z ogrzewaniem i wrzecionem – model 042

Prezentowana zasuwa to profesjonalny element armatury przemysłowej marki MZ, zaprojektowany do pracy w wymagających warunkach, gdzie kluczowa jest szczelność oraz odporność na zamarzanie medium. Model oznaczony numerem porównawczym ARZO0042100000 (oraz referencją dostawcy 4050042100000) stanowi wersję podgrzewaną, wyposażoną w mechanizm wrzeciona, co zapewnia precyzyjne i stabilne sterowanie przepływem.

Konstrukcja opiera się na sprawdzonym rozwiązaniu zasuwy klinowej, charakteryzującej się prostotą budowy i wysoką niezawodnością. Dzięki zastosowaniu systemu ogrzewania, armatura ta znajduje zastosowanie w instalacjach transportujących ciecze lub gazy w niskich temperaturach otoczenia, eliminując ryzyko zablokowania mechanizmu przez lód. Jest to kluczowa cecha wyróżniająca ten model w segmencie zasu gwintowanych o średnicy nominalnej 4 cale.

Kluczowe parametry techniczne i wymiary

Armatura została wykonana z dbałością o zgodność ze standardami przemysłowymi. Poniżej przedstawiamy szczegółowe dane techniczne wynikające bezpośrednio ze specyfikacji producenta, które należy uwzględnić przy doborze elementów instalacji:

• Średnica nominalna: 4" (95 mm)
• Typ zasuwy: Zasuwa klinowa
• Typ przyłącza: Gwint wewnętrzny – Gwint wewnętrzny
• Obsługa zasuwy: Bez dodatkowego napędu (ręczna/standardowa)
• Cechy szczególne: Wersja ogrzewana, wyposażona we wrzeciono

Szczegółowa specyfikacja wymiarowa

Prawidłowy montaż wymaga precyzyjnego dopasowania armatury do istniejącej infrastruktury. Poniższe wymiary są niezmiennymi parametrami produktu i muszą być brane pod uwagę przy projektowaniu układu rurowego:

• Ø (średnica zewnętrzna/krytyczna): 95 mm
• B (szerokość korpusu): 30 mm
• h (wysokość konstrukcyjna części dolnej): 234 mm
• H (całkowita wysokość z wrzecionem): 308 mm
• L (długość zabudowy): 100,5 mm
• F (rozstaw lub średnica kołnierza/mocowania): 90 mm

Zastosowanie i korzyści użytkowe

Zasuwa MZ 042 znajduje zastosowanie w systemach, gdzie wymagane jest pełne otwarcie lub zamknięcie przepływu bez dławienia. Konstrukcja gwint-ghwint ułatwia integrację z rurociągami posiadającymi odpowiednie zakończenia. Obecność wrzeciona pozwala na kontrolowane podnoszenie i opuszczanie klina zasuwy, co jest istotne przy regulacji lub konserwacji.

Najważniejszą zaletą tego modelu jest funkcja podgrzewania. W instalacjach narażonych na działanie mrozu, standardowe zasuwy mogą ulec zamarznięciu, co prowadzi do awarii i konieczności kosztownej wymiany. Zintegrowany system grzewczy utrzymuje temperaturę powyżej punktu zamarzania medium, zapewniając ciągłość pracy instalacji przez cały rok. Produkt jest nowy, fabrycznie zapakowany i gotowy do montażu przez wykwalifikowany personel.
