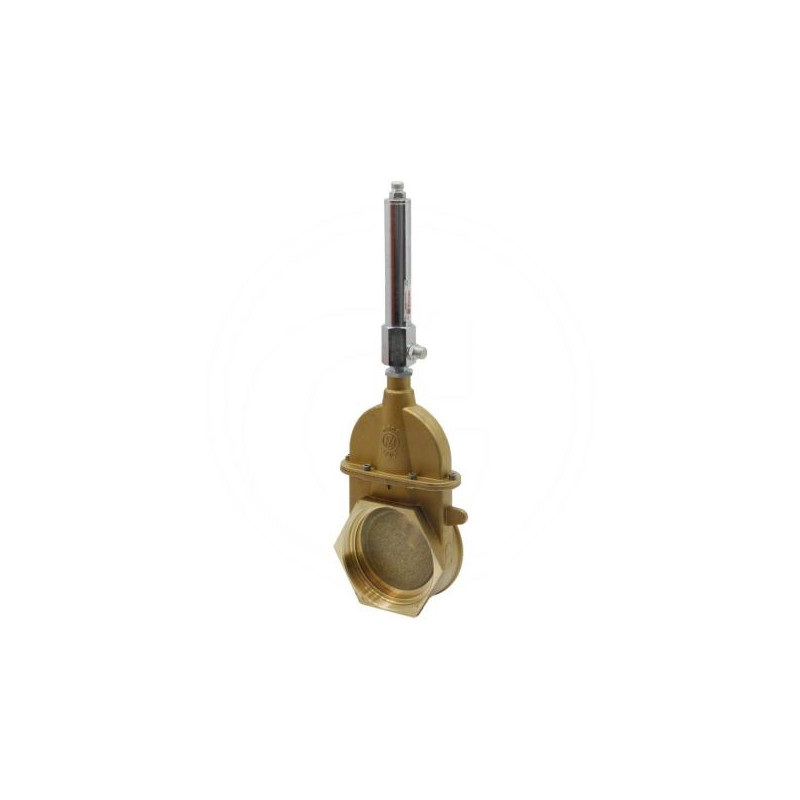

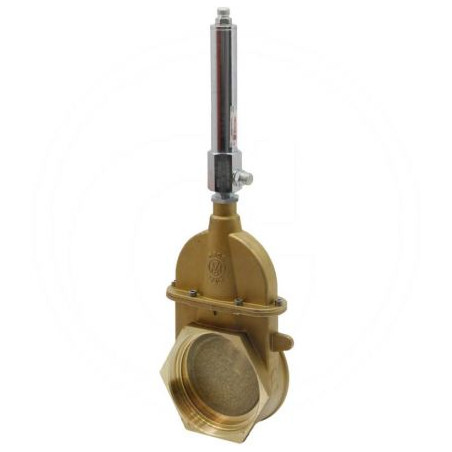

Zasuwa 5"-0070, z siłownikiem hydr. dwustronnego działania art. 0550

Zasuwa suwakowa 5" z siłownikiem hydraulicznym dwustronnego działania

Prezentowana zasuwa marki MZ to profesjonalne rozwiązanie z grupy produktów oznaczonych symbolem 0070, zaprojektowane do efektywnej regulacji przepływu cieczy w systemach nawadniania oraz instalacjach rolniczych. Kluczową cechą tego modelu jest wbudowany siłownik hydrauliczny dwustronnego działania (art. 0550), który zapewnia precyzyjną i bezproblemową obsługę mechanizmu zamyającego, nawet przy dużych średnicach rurociągów.

Konstrukcja opiera się na sprawdzonym rozwiązaniu zasuwy klinowej, co gwarantuje szczelność i trwałość w trudnych warunkach eksploatacyjnych. Produkt charakteryzuje się solidnym wykonaniem, a jego parametry geometryczne zostały dobrane tak, aby zapewnić kompatybilność ze standardowymi elementami infrastruktury wodnej o nominalnej szerokości 5 cali.

Specyfikacja techniczna i wymiary

Dokładne dane techniczne są kluczowe przy doborze armatury do istniejących instalacji. Poniżej przedstawiono zweryfikowane parametry produktu, które należy uwzględnić podczas planowania montażu:

• Producent: MZ
• Typ zasuwy: Zasuwa klinowa
• Nominalna średnica/szerokość: 5" (120 mm)
• Średnica Ø: 120 mm
• Wysokość całkowita (H): 530 mm
• Wysokość konstrukcyjna (h): 283 mm
• Długość (L): 91 mm
• Rozstaw otworów/szerokość przyłącza (F): 72 mm
• Typ przyłącza: Gwint wewnętrzny → Gwint wewnętrzny
• Obsługa: Hydraulika dwustronnego działania
• Nr porównawczy: ARZO0070125550
• Nr katalogowy dostawcy: 4050070125550

Zastosowanie i zalety rozwiązania hydraulicznego

Zastosowanie siłownika dwustronnego działania stanowi istotne ułatwienie w codziennej pracy operatora systemu nawadniania. W przeciwieństwie do rozwiązań manualnych, które przy dużych średnicach mogą wymagać znacznego wysiłku fizycznego, napęd hydrauliczny pozwala na płynne otwieranie i zamykanie zasuwy za pomocą ciśnienia cieczy. Mechanizm ten działa w obu kierunkach – zarówno przy otwieraniu, jak i zamykaniu przepustnicy, co eliminuje ryzyko zacięcia się mechanizmu pod wpływem osadów czy wysokiego ciśnienia wody.

Zasuwa typu 0070 o średnicy 5 cali znajduje zastosowanie w głównych liniach przesyłowych wody w gospodarstwach rolnych, sadach oraz przy dużych systemach deszczownianych. Gwintowane połączenia po obu stronach umożliwiają bezpośredni montaż w rurociągach wyposażonych w odpowiednie końcówki gwintowane, co upraszcza instalację i redukuje potrzebę stosowania dodatkowych kołnierzy czy adapterów, o ile instalacja na to pozwala.

Kluczowe korzyści produktu

• Precyzyjna regulacja: Możliwość dokładnego ustawienia stopnia otwarcia zasuwy dzięki stabilnej pracy siłownika.
• Wygodna obsługa: Hydraulika dwustronna znosi konieczność ręcznego kręcenia pokrętłem przy dużych obciążeniach.
• Szczelność: Konstrukcja klinowa zapewnia skuteczne odcięcie przepływu.
• Uniwersalność: Standardowe wymiary i gwinty wewnętrzne ułatwiają integrację z istniejącymi instalacjami.
• Trwałość: Produkt marki MZ, znanej z dostarczania solidnej armatury przemysłowej i rolniczej.

Przed zakupem należy upewnić się, że wymiary montażowe (w szczególności wysokość H=530 mm oraz rozstaw F=72 mm) odpowiadają przestrzeni dostępnej w miejscu instalacji oraz że system hydrauliczny sterujący jest dostosowany do obsługi siłowników dwustronnych.
