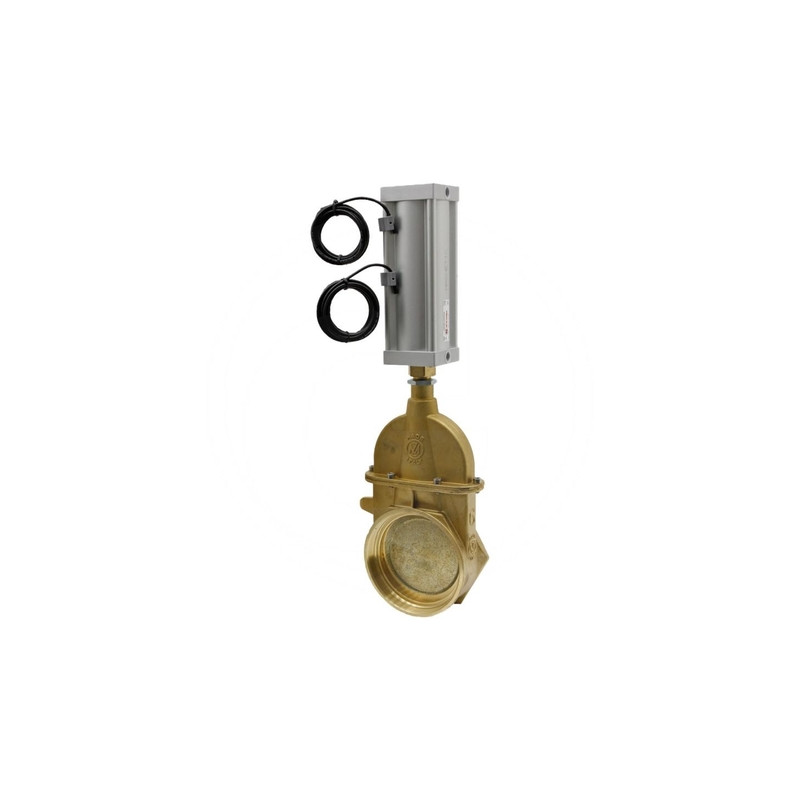

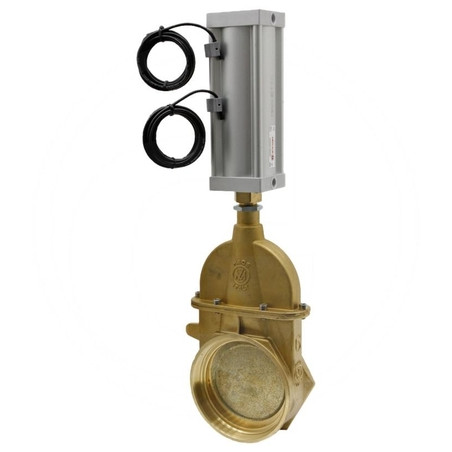

Zasuwa 5"-0070, z siłownikiem pneumat. dwustr. działania i stykiem art. 0571

Zasuwa suwakowa MZ 5" z siłownikiem pneumatycznym dwustronnego działania

Prezentowana zasuwa marki MZ to zaawansowane technicznie rozwiązanie przemysłowe, zaprojektowane do precyzyjnego odcinania przepływu mediów w instalacjach rurowych. Model oznaczony numerem porównawczym ARZO0070125571 (oraz referencją dostawcy 4050070125571) charakteryzuje się konstrukcją typu zasuwa klinowa, co gwarantuje szczelność i trwałość w wymagających warunkach eksploatacyjnych. Kluczowym elementem tego wariantu jest zintegrowany siłownik pneumatyczny dwustronnego działania, wyposażony w styk, co umożliwia pełną automatyzację procesu otwierania i zamykania armatury.

Armatura ta należy do grupy zasuw suwakowych o średnicy nominalnej 5 cali (120 mm). Dzięki zastosowaniu gwintowanych przyłączy po obu stronach (gwint wewnętrzny do gwintu wewnętrznego), montaż w istniejących systemach jest bezpośredni i nie wymaga dodatkowych kołnierzy czy adapterów, o ile rurociąg posiada odpowiednie zakończenia. Produkt jest nowy, pochodzi od sprawdzonego producenta MZ i jest dystrybuowany przez dostawcę Granit.

Kluczowe cechy techniczne i konstrukcyjne

Zasuwa została wykonana z dbałością o precyzję wymiarową, co jest kluczowe dla prawidłowego osadzenia w rurociągu. Mechanizm sterujący opiera się na pneumatyce dwustronnego działania, co oznacza, że zarówno otwarcie, jak i zamknięcie zasuwy odbywa się pod wpływem ciśnienia powietrza, a nie dzięki sile sprężyny. Taki układ zapewnia większą kontrolę nad procesem oraz bezpieczeństwo w przypadku awarii zasilania, pozwalając na utrzymanie pozycji zaworu.

Wbudowany styk w siłowniku umożliwia podłączenie sygnału zwrotnego do systemu sterowania (np. PLC), co informuje operatora o aktualnej pozycji zasuwy (otwarta/zamknięta). Jest to istotne w zautomatyzowanych liniach produkcyjnych, instalacjach wodociągowych czy systemach przesyłowych, gdzie monitoring stanu armatury jest niezbędny.

Specyfikacja techniczna

• Producent: MZ
• Nr porównawczy: ARZO0070125571
• Referencja dostawcy: 4050070125571
• Typ zasuwy: Zasuwa klinowa (suwakowa)
• Średnica nominalna: 5 cali (120 mm)
• Szerokość nominalna: 120 mm
• Typ przyłącza: Gwint wewnętrzny – Gwint wewnętrzny
• Mechanizm obsługi: Siłownik pneumatyczny dwustronnego działania ze stykiem
• Wysokość całkowita (H): 494 mm
• Wysokość korpusu/elementu roboczego (h): 286 mm
• Długość montażowa (L): 91 mm
• Szerokość przyłącza/rozstaw (F): 72 mm

Zastosowanie i montaż

Zasuwy tego typu znajdują szerokie zastosowanie w przemyśle, rolnictwie oraz instalacjach komunalnych. Są idealne do regulacji przepływu wody, ścieków, powietrza oraz innych mediów nieagresywnych lub umiarkowanie agresywnych (w zależności od materiału uszczelnień, który należy zweryfikować w karcie katalogowej dla konkretnego medium). Dzięki kompaktowej budowie i stosunkowo niewielkiej długości montażowej (91 mm), zasuwa zajmuje mało miejsca w ciągu rurociągu.

Montaż należy przeprowadzić zgodnie ze sztuką inżynierską, dbając o czystość gwintów i odpowiednie dokręcenie połączeń, aby zapewnić pełną szczelność systemu. Przed uruchomieniem siłownika pneumatycznego zaleca się sprawdzenie poprawności podłączenia przewodów powietrznych oraz sygnału ze styku pozycyjnego. Produkt dostępny jest w wersji nowej, gotowej do instalacji w systemach wymagających wysokiej niezawodności i automatyzacji.
