Zasuwa 5"-0072, mocowanie gwint/kołnierz 150x150

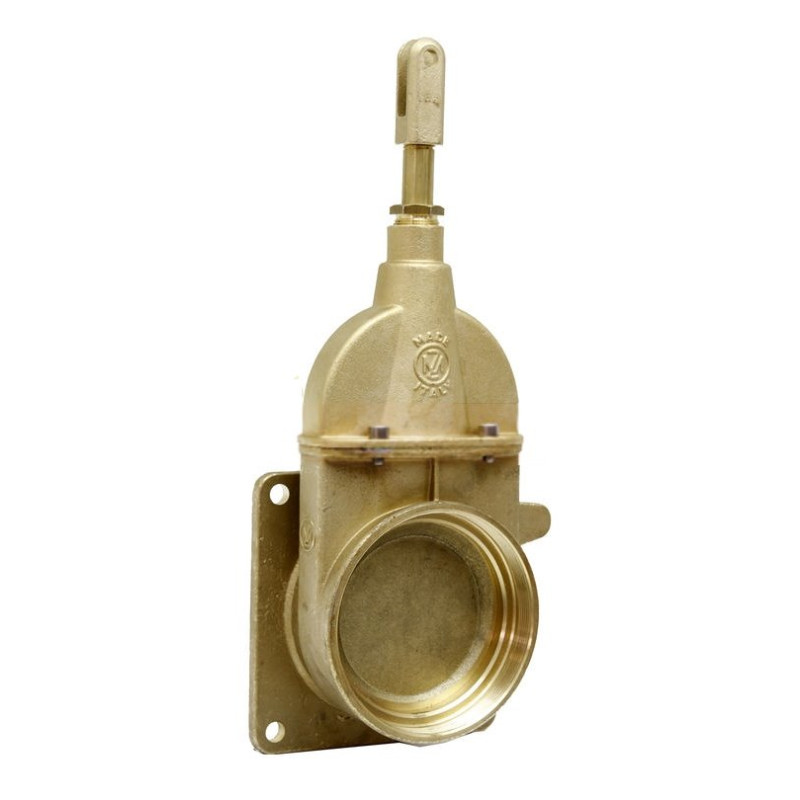

Zasuwa klinowa 5"-0072 z mocowaniem gwint/kołnierz 150x150

Prezentowana zasuwa klinowa, oznaczona modelem 5"-0072, stanowi kluczowy element armatury przemysłowej i rolniczej, zaprojektowany do precyzyjnego odcinania przepływu medium. Produkt charakteryzuje się specyficzną konfiguracją przyłącza, łączącą kołnierz z gwintem wewnętrznym, co zapewnia szczelność i stabilność montażu w systemach o wymiarach 150x150 mm. Jest to rozwiązanie dedykowane do zastosowań, gdzie wymagana jest niezawodna praca przy umiarkowanych ciśnieniach roboczych.

Konstrukcja zasuwy opiera się na sprawdzonym mechanizmie suwakowym, który umożliwia płynne otwieranie i zamykanie przepustu. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce, element ten wyróżnia się trwałością mechaniczną oraz odpornością na zmienne warunki eksploatacyjne. Produkt jest idealnym zamiennikiem dla urządzeń wymagających części o numerach referencyjnych ARZO0072125000 oraz 40507F125000.

Zastosowanie i kompatybilność

Zasuwa znajduje szerokie zastosowanie w maszynach rolniczych oraz wozach asenizacyjnych, gdzie standardem są przyłącza kołnierzowe lub gwintowane o średnicy 5 cali. Jej uniwersalny charakter pozwala na integrację z różnorodnymi systemami hydraulicznymi i pneumatycznymi spełniającymi kryteria techniczne tego modelu.

• Maszyny rolnicze wymagające armatury o przyłączu 150x150 mm.
• Wozy asenizacyjne i pojazdy specjalistyczne.
• Instalacje przemysłowe wykorzystujące zasuwy suwakowe kategorii 0072.
• Systemy, w których stosuje się części zamienne Granit o symbolu 40507F125000.

Parametry techniczne i warunki pracy

Przed montażem należy upewnić się, że parametry instalacji są zgodne z dopuszczalnymi wartościami dla tej zasuwy. Produkt został zaprojektowany do pracy w określonym zakresie temperatur i ciśnień, co gwarantuje jego długotrwałą sprawność.

• Typ zasuwy: Zasuwa klinowa (suwakowa)
• Wersja wymiarowa: 5"
• Szerokość nominalna: 5" (120 mm)
• Typ przyłącza: Kołnierz przechodzący w gwint wewnętrzny
• Maksymalne ciśnienie robocze: 3 bar
• Zakres temperatury pracy: od -15°C do +80°C
• Waga produktu: 5,79 kg
• Obsługa: Bez dodatkowego mechanizmu obsługi (ręczna/przepustowa)
• Numer porównawczy: ARZO0072125000

Szczegółowe wymiary geometryczne

Poniższe wymiary są kluczowe dla prawidłowego dopasowania zasuwy do istniejącej instalacji. Przed zakupem warto zweryfikować przestrzeń montażową oraz rozstaw otworów kołnierza.

• Średnica nominalna (Ø): 120 mm
• Wysokość całkowita (H): 341 mm
• Wysokość korpusu (h): 292 mm
• Długość całkowita (L): 180 mm
• Długość montażowa (L1): 91 mm
• Średnica otworów mocujących (d): 13 mm
• Rozstaw osiowy/średnica kołnierza (l): 150 mm
• Wysokość kołnierza/flanszy (F): 81 mm

Zasuwa 5"-0072 to solidne rozwiązanie dla użytkowników szukających niezawdnej armatury do zastosowań w rolnictwie i transporcie cieczy. Jej konstrukcja zapewnia łatwy montaż dzięki standardowym wymiarom kołnierza 150x150 mm oraz gwintowi wewnętrznemu, co eliminuje konieczność stosowania dodatkowych adapterów w typowych instalacjach.
