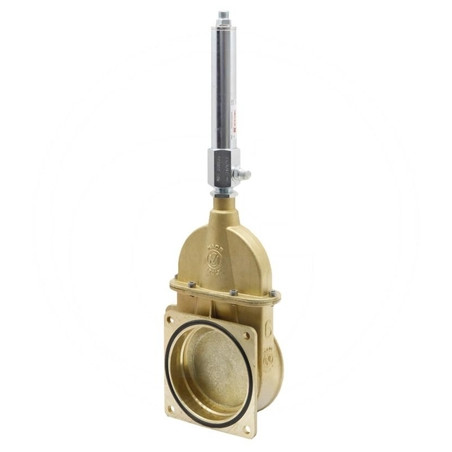

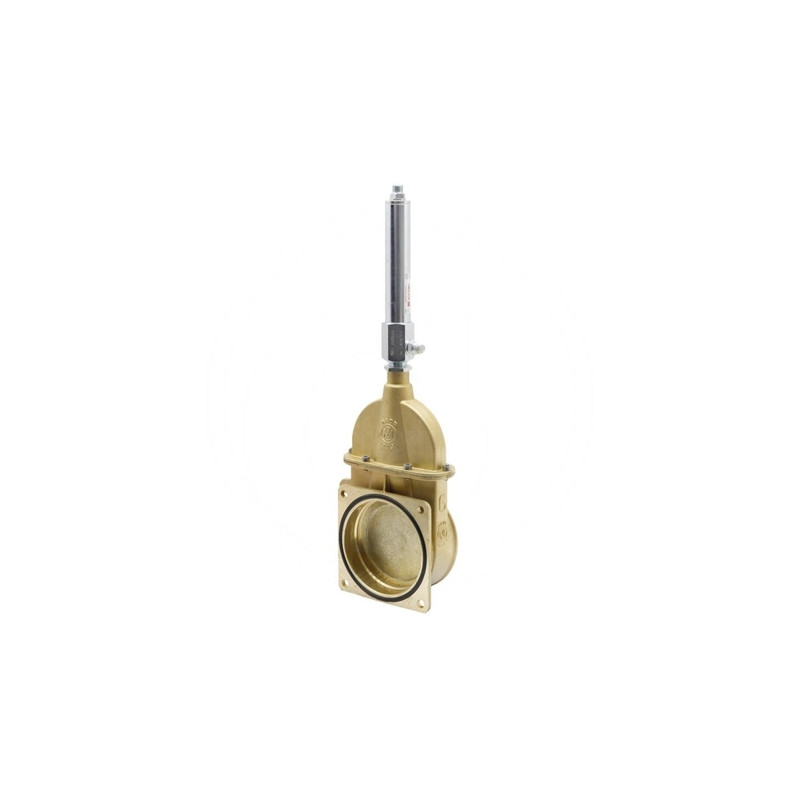

Zasuwa 5"-0072, z siłownikiem hydr. dwustronnego działania art. 0550

Zasuwa suwakowa 5" z siłownikiem hydraulicznym dwustronnego działania

Prezentowana zasuwa marki MZ to profesjonalne rozwiązanie armaturowe przeznaczone do systemów przesyłowych cieczy i zawiesin, wymagających precyzyjnej i zdalnej kontroli przepływu. Model oznaczony numerem porównawczym ARZO0072125550 wyróżnia się konstrukcją zintegrowaną z siłownikiem hydraulicznym dwustronnego działania (art. 0550), co zapewnia niezawodną obsługę nawet w trudnych warunkach eksploatacyjnych.

Kluczową cechą tego urządzenia jest zastosowanie zasuwy klinowej, która gwarantuje szczelne odcięcie medium. Konstrukcja kołnierzowa z przejściem na gwint wewnętrzny ułatwia montaż w istniejących instalacjach, zapewniając stabilne i trwałe połączenie z rurociągiem.

Konstrukcja i specyfikacja techniczna

Zasuwa została zaprojektowana z myślą o trwałości i łatwości integracji z systemami hydrauliki siłowej. Dzięki zastosowaniu siłownika dwustronnego działania, mechanizm otwierania i zamykania jest równomiernie wspomagany w obu kierunkach, co redukuje obciążenia mechaniczne i wydłuża żywotność uszczelnień oraz samego klina.

Wymiary urządzenia są ściśle zdefiniowane, co pozwala na precyzyjne dopasowanie do projektowanych instalacji. Nominalna szerokość przelotu wynosi 5 cali (120 mm), co odpowiada standardom branżowym dla tego typu armatury.

Parametry wymiarowe i techniczne

Poniżej przedstawiono szczegółowe dane techniczne produktu, które należy uwzględnić przy planowaniu montażu i doborze elementów instalacji:

• Producent: MZ
• Nr porównawczy: ARZO0072125550
• Typ zasuwy: Zasuwa klinowa
• Obsługa: Hydraulika dwustronnego działania (siłownik art. 0550)
• Typ przyłącza: Kołnierz → gwint wewnętrzny
• Szerokość nominalna: 5" (120 mm)
• Średnica Ø: 120 mm
• Wysokość całkowita H: 580 mm
• Wysokość konstrukcyjna h: 283 mm
• Długość L: 180 mm
• Długość L1: 91 mm
• Rozstaw otworów/średnica d: 13 mm
• Szerokość podstawy l: 150 mm
• Rozstaw F: 81 mm

Zastosowanie i zalety rozwiązania

Zasuwy suwakowe MZ serii 0072 znajdują szerokie zastosowanie w przemyśle rolniczym, spożywczym oraz w instalacjach wodociągowych i ściekowych. Mechanizm klinowy skutecznie radzi sobie z mediami zawierającymi drobne zanieczyszczenia, które mogłyby uszkodzić tradycyjne zawory kulowe.

Główne korzyści płynące z wyboru tego modelu to:

• Precyzyjna kontrola: Siłownik hydrauliczny umożliwia płynne regulowanie stopnia otwarcia lub szybkie pełne zamknięcie przepływu.
• Niezawodność: Prosta, lecz solidna konstrukcja zasuwy klinowej minimalizuje ryzyko awarii mechanicznych.
• Łatwość montażu: Standardowe przyłącze kołnierzowe z gwintem wewnętrznym kompatybilne jest z większością dostępnych na rynku rur i kształtek.
• Dwustronne działanie: Siłownik pracuje pod ciśnieniem zarówno przy otwieraniu, jak i zamykaniu, co jest kluczowe przy dużych średnicach i ciśnieniach roboczych.

Produkt jest nowy, fabrycznie zapakowany i gotowy do instalacji w systemach wymagających wysokiej klasy armatury odcinającej. Przed montażem zaleca się sprawdzenie kompatybilności wymiarów przyłącza z istniejącą infrastrukturą.
