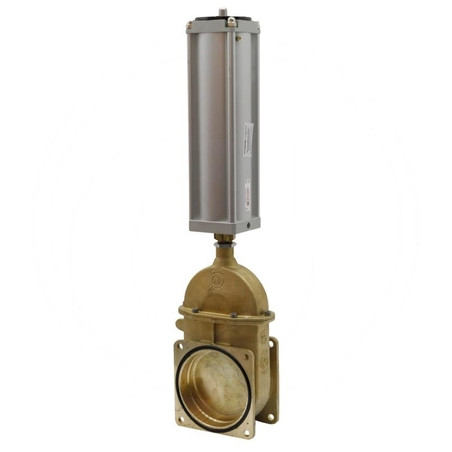

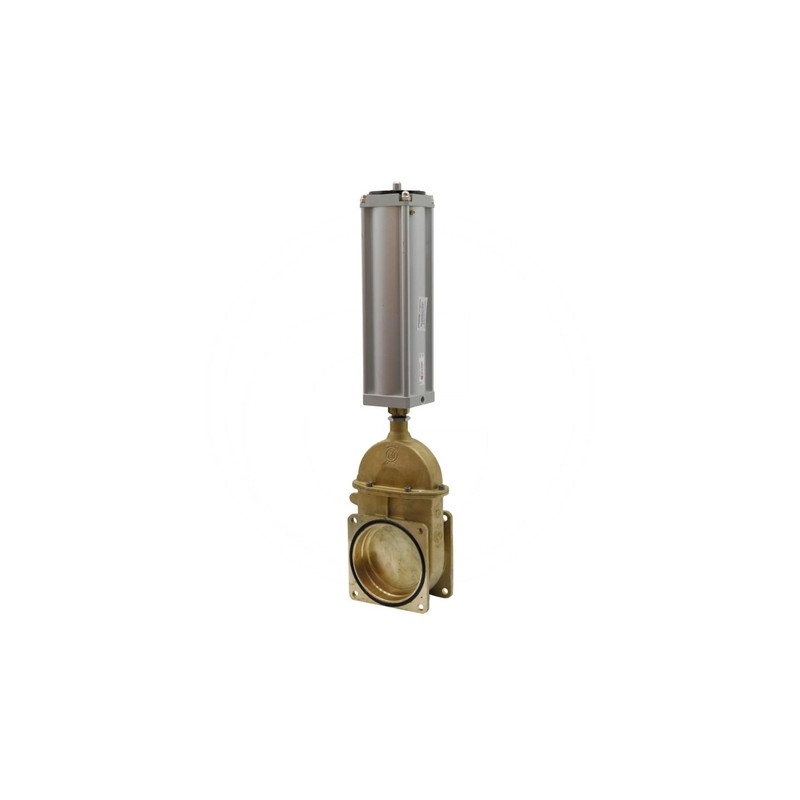

Zasuwa 6"-0044, z siłownikiem pneumatycznym jednostronnego działania art. 0580

Zasuwa kołnierzowa 6" z siłownikiem pneumatycznym MZ

Prezentowana zasuwa suwakowa marki MZ to profesjonalne rozwiązanie przemysłowe przeznaczone do automatyzacji przepływu mediów w rurociągach. Produkt oznaczony numerem porównawczym ARZO0044150580 charakteryzuje się solidną konstrukcją oraz precyzyjnym wykonaniem, co gwarantuje niezawodność w trudnych warunkach eksploatacyjnych. Kluczowym elementem tego modelu jest zintegrowany siłownik pneumatyczny jednostronnego działania (art. 0580), który umożliwia zdalne sterowanie otwarciem i zamknięciem przepływu przy użyciu sprężonego powietrza.

Zasuwa została zaprojektowana z myślą o systemach wymagających hermetycznego odcięcia medium. Dzięki zastosowaniu mechanizmu klinowego oraz kołnierzowego typu przyłącza, montaż jest stabilny, a uszczelnienie skuteczne. Produkt znajduje zastosowanie w instalacjach przemysłowych, rolniczych oraz technologicznych, gdzie konieczna jest szybka i pewna reakcja zaworu na sygnał sterujący.

Konstrukcja i zasada działania

Sercem urządzenia jest zasuwa klinowa, która przesuwa się prostopadle do kierunku przepływu, całkowicie odcinając lub udrażniając przekrój rury. Taka konstrukcja minimalizuje opory przepływu w pozycji otwartej i zapewnia szczelne zamknięcie. Napęd realizowany jest przez siłownik pneumatyczny jednostronnego działania. Oznacza to, że ruch roboczy (np. otwieranie) odbywa się pod wpływem ciśnienia powietrza, a powrót do pozycji wyjściowej (zamykanie) następuje zazwyczaj pod wpływem wbudowanej sprężyny lub ciężaru własnego mechanizmu, co zwiększa bezpieczeństwo w przypadku awarii zasilania pneumatycznego.

Przyłącza kołnierzowe po obu stronach zasuwy ułatwiają integrację z istniejącymi instalacjami rurowymi o średnicy nominalnej 6 cali. Solidne wykonanie elementów nośnych oraz prowadnic zapewnia długą żywotność urządzenia nawet przy częstych cyklach pracy.

Parametry techniczne i wymiary

Poniżej przedstawiono szczegółowe dane techniczne produktu, które należy uwzględnić podczas projektowania instalacji oraz doboru odpowiednich komponentów:

• Producent: MZ
• Numer porównawczy: ARZO0044150580
• Typ zasuwy: Zasuwa klinowa
• Obsługa: Pneumatyczne jednostronnego działania (siłownik art. 0580)
• Typ przyłącza: Kołnierz – Kołnierz
• Szerokość nominalna: 6" (145 mm)
• Średnica Ø: 145 mm
• Wysokość całkowita H: 723 mm
• Wysokość korpusu h: 320 mm
• Długość montażowa L: 180 mm
• Długość L1: 110 mm
• Szerokość F: 110 mm
• Długość trzpienia/elementu l: 150 mm
• Średnica otworu d: 13 mm

Zastosowanie i korzyści

Zastosowanie zasuwy MZ z napędem pneumatycznym przynosi wymierne korzyści operacyjne. Przede wszystkim eliminuje konieczność ręcznej obsługi zaworów w trudno dostępnych miejscach lub w strefach zagrożonych. Automatyzacja procesu pozwala na integrację z centralnym systemem sterowania instalacją, co zwiększa efektywność i bezpieczeństwo pracy.

Dzięki precyzyjnie dobranym wymiarom, takim jak wysokość całkowita wynosząca 723 mm czy długość montażowa 180 mm, zasuwa pasuje do standardowych rozstawów kołnierzy w instalacjach o średnicy 6 cali. Produkt jest nowy, fabrycznie zapakowany i gotowy do montażu zgodnie ze sztuką inżynierską.
