Zasuwa 6"-0050, 150x150 M12

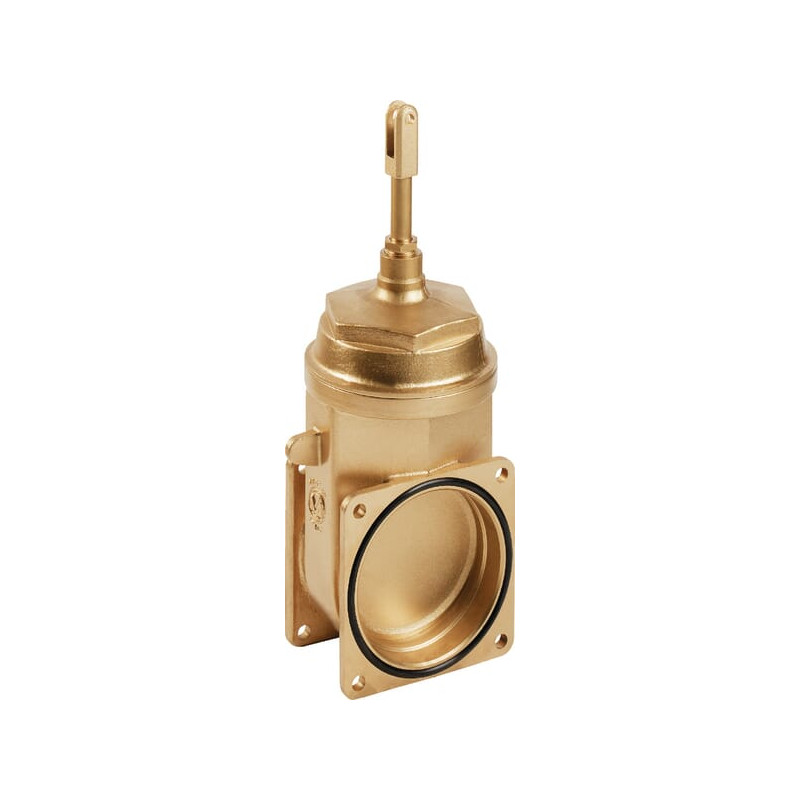

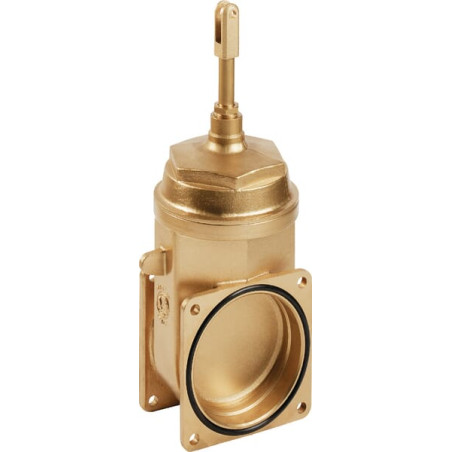

Zasuwa kołnierzowa MZ 6" – specyfikacja i zastosowanie

Prezentowana zasuwa marki MZ to profesjonalny element armatury przemysłowej, zaprojektowany do precyzyjnego odcinania przepływu mediów w instalacjach rurowych. Produkt oznaczony numerem porównawczym ARZO0050150000 oraz numerem Menke 86572 charakteryzuje się solidną konstrukcją typu zasuwa klinowa. Jest to rozwiązanie dedykowane do systemów wymagających niezawodności i odporności na zmienne warunki eksploatacyjne.

Kluczową cechą tego modelu jest przyłącze kołnierzowe po obu stronach (Kołnierz → Kołnierz), co zapewnia szczelne i stabilne połączenie z rurociągiem. Zasuwa posiada nominalną szerokość 6 cali, co w przeliczeniu na system metryczny odpowiada wymiarowi 150 mm. Konstrukcja nie wymaga dodatkowej obsługi zasuwy, co upraszcza jej integrację z istniejącymi układami sterowania lub pozostawia możliwość ręcznej eksploatacji w zależności od konfiguracji całego systemu.

Parametry techniczne i wymiary

Dobór odpowiedniej armatury wymaga ścisłego dopasowania wymiarów montażowych. Poniższe dane techniczne są kluczowe dla inżynierów i monterów podczas planowania instalacji:

• Typ zasuwy: Zasuwa klinowa
• Typ przyłącza: Kołnierz → Kołnierz
• Szerokość nominalna: 6" (145 mm)
• Średnica wrzeciona (Ø): 145 mm
• Rozstaw otworów kołnierza (F): 110 mm
• Długość całkowita (H): 390 mm
• Wysokość konstrukcyjna (h): 277 mm
• Długość przyłącza (l): 150 mm
• Długość korpusu (L): 180 mm
• Długość L1: 106 mm
• Średnica d: 13 mm

Wszystkie wymiary zostały podane zgodnie z normami producenta, zapewniając pełną kompatybilność z elementami oznaczonymi jako 150x150 M12 w kontekście pasujących zestawów montażowych.

Zakres pracy i warunki eksploatacyjne

Zasuwa MZ została zaprojektowana do pracy w szerokim spektrum temperatur. Zakres dopuszczalnych temperatur wynosi od -15°C do +80°C, co pozwala na jej stosowanie zarówno w chłodniejszych warunkach zewnętrznych, jak i w instalacjach transportujących ciepłe media, takie jak woda technologiczna czy ciecze procesowe.

Maksymalne ciśnienie robocze urządzenia wynosi 4 bary. Parametr ten określa granice bezpiecznej eksploatacji i musi być bezwzględnie przestrzegany, aby zachować integralność uszczelnień oraz mechanizmu zasuwy. Przekroczenie tego parametru może prowadzić do nieszczelności lub uszkodzenia armatury.

Zastosowanie w przemyśle i rolnictwie

Dzięki swojej konstrukcji zasuwa ta znajduje zastosowanie w wielu branżach, w tym w przemyśle spożywczym, chemicznym, a także w instalacjach wodociągowych i ściekowych. Typ kołnierzowy ułatwia demontaż i konserwację, co jest istotne w systemach wymagających regularnego czyszczenia lub przeglądów.

Produkt dostępny jest pod referencją sklepową ARZO0050150 oraz dostawcy Granit jako 4055F2150000. Jest to element nowej generacji armatury, gotowy do montażu w systemach wymagających precyzyjnego odcinania przepływu bez konieczności stosowania skomplikowanych siłowników, o ile specyfika instalacji na to pozwala.
