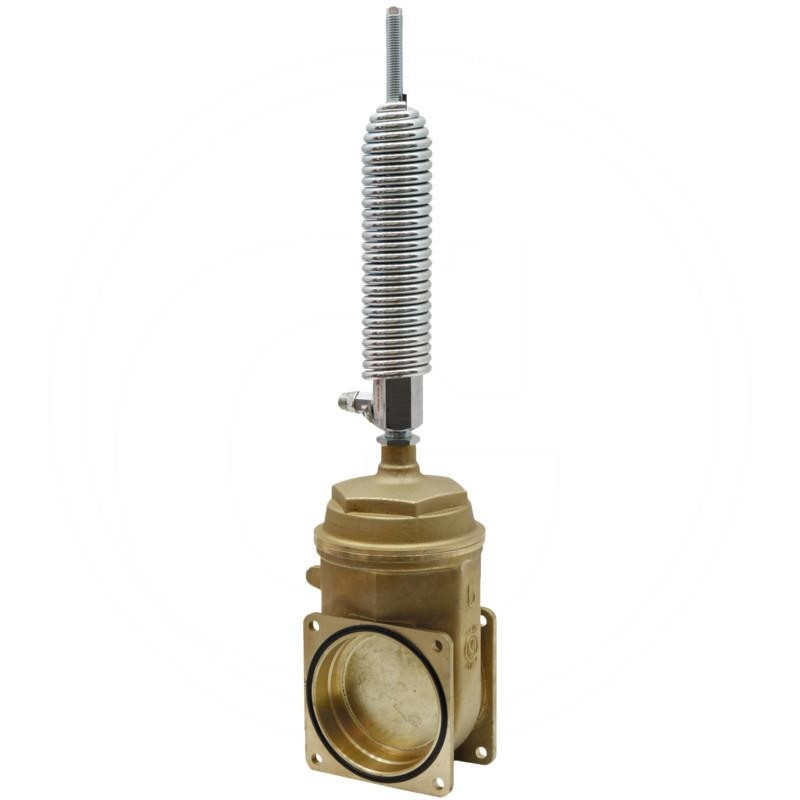

Zasuwa 6"-0050, z siłownikiem hydraulicznym art. 0510

Zasuwa kołnierzowa 6" z siłownikiem hydraulicznym MZ ARZO0050150510

Profesjonalna zasuwa suwakowa o średnicy nominalnej 6 cali, zaprojektowana do efektywnej pracy w systemach przesyłu cieczy i mediów sypkich. Produkt marki MZ, oznaczony numerem katalogowym ARZO0050150510, charakteryzuje się solidną konstrukcją oraz wygodnym sterowaniem hydraulicznym. Jest to kluczowy element armatury przemysłowej i rolniczej, zapewniający szczelne odcinanie przepływu w rurociągach.

Konstrukcja i specyfikacja techniczna

Zasuwa typu 0050 wykonana jest w standardzie kołnierz-kołnierz, co ułatwia jej montaż w istniejących instalacjach rurowych. Kluczowym elementem jest wbudowany siłownik hydrauliczny jednokierunkowego działania (art. 0510), który pozwala na szybkie i bezobsługowe otwieranie oraz zamykanie przepustu. Mechanizm ten eliminuje konieczność ręcznego kręcenia kołowrotkiem, co jest szczególnie istotne przy dużych średnicach i wysokich ciśnieniach roboczych.

Zastosowanie zasuwy klinowej gwarantuje wysoką szczelność i trwałość uszczelnienia. Konstrukcja została dostosowana do pracy w trudnych warunkach eksploatacyjnych, typowych dla branży rolniczej, komunalnej oraz przemysłowej.

Wymiary i parametry geometryczne

Dobór odpowiedniej armatury wymaga precyzyjnego dopasowania wymiarów do istniejącej infrastruktury. Poniżej przedstawiono szczegółowe wymiary zasuwy MZ 6"-0050:

• Szerokość nominalna: 6 cali (145 mm)
• Średnica przyłącza (Ø): 145 mm
• Wysokość całkowita (H): 713 mm
• Wysokość korpusu/robocza (h): 315 mm
• Długość montażowa (L): 180 mm
• Długość dodatkowa (L1): 106 mm
• Szerokość flanszy/elementu (F): 110 mm
• Długość elementu (l): 150 mm
• Średnica otworów montażowych (d): 13 mm

Zastosowanie i obsługa hydrauliczna

Zasuwa wyposażona w siłownik hydrauliczny art. 0510 jest idealnym rozwiązaniem tam, gdzie wymagana jest automatyzacja procesu lub gdzie ręczna obsługa byłaby utrudniona ze względu na lokalizację zaworu. Hydraulika jednokierunkowego działania oznacza, że siłownik wykorzystuje ciśnienie cieczy do wykonania ruchu roboczego (np. otwarcia), a powrót następuje pod wpływem sprężyny lub grawitacji, w zależności od konfiguracji instalacji.

Dzięki typowi przyłącza kołnierz-kołnierz, zasuwa kompatybilna jest ze standardowymi flanszami stosowanymi w rurociągach o średnicy 6 cali. Precyzyjne wykonanie zapewnia długą żywotność uszczelnień i bezawaryjną pracę przez lata.

Kluczowe zalety produktu

• Marka MZ: Sprawdzone rozwiązanie od renomowanego producenta armatury.
• Automatyzacja: Wbudowany siłownik hydrauliczny ułatwia obsługę.
• Szczelność: Konstrukcja zasuwy klinowej zapewnia skuteczne odcinanie przepływu.
• Kompatybilność: Standardowe przyłącze kołnierzowe 6".
• Trwałość: Solidne wykonanie dostosowane do pracy w wymagających warunkach.

Przed zakupem należy zweryfikować wymiary montażowe, w szczególności wysokość H (713 mm) oraz rozstaw otworów kołnierzy, aby zapewnić bezproblemową integrację z istniejącym systemem rur.
