Zasuwa 6"-0050, z siłownikiem pneumat. dwustr. działania art. 0570

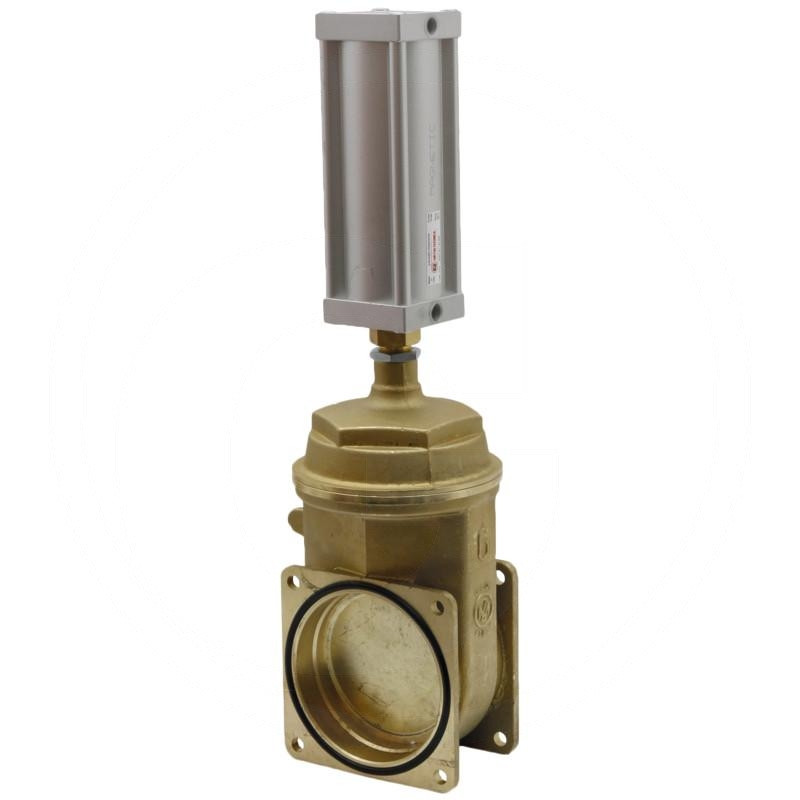

Zasuwa kołnierzowa 6" z siłownikiem pneumatycznym dwustronnego działania

Prezentowana zasuwa suwakowa marki MZ to profesjonalne rozwiązanie przemysłowe, zaprojektowane do precyzyjnego odcinania przepływu mediów w rurociągach. Produkt oznaczony numerem katalogowym ARZO00501505780 (oraz numerem porównawczym ARZO0050150570) charakteryzuje się konstrukcją kołnierzową, co zapewnia szczelne i trwałe połączenie z instalacją. Kluczowym elementem tego modelu jest zintegrowany siłownik pneumatyczny dwustronnego działania (artykuł 0570), który umożliwia pełną automatyzację procesu otwierania i zamykania zaworu bez konieczności ingerencji manualnej.

Konstrukcja i parametry techniczne

Zasuwa typu klinowego wykonana jest z myślą o pracy w wymagających warunkach eksploatacyjnych. Jej budowa opiera się na solidnym korpusie z przyłączami kołnierzowymi po obu stronach, co ułatwia montaż w istniejących systemach rurowych. Precyzyjne wykonanie elementów ruchomych gwarantuje niezawodność działania przez długi okres użytkowania.

Poniżej przedstawiamy szczegółowe wymiary oraz dane techniczne produktu, które są kluczowe przy doborze armatury do konkretnej instalacji:

• Typ zasuwy: Zasuwa klinowa
• Średnica nominalna: 6 cali (DN odpowiedni dla średnicy 145 mm)
• Szerokość nominalna: 145 mm
• Typ przyłącza: Kołnierz – Kołnierz
• Mechanizm sterowania: Pneumatyczny mechanizm dwustronnego działania (art. 0570)
• Wysokość całkowita (H): 557 mm
• Wysokość konstrukcyjna (h): 318 mm
• Długość całkowita (L): 180 mm
• Długość montażowa (l): 150 mm
• Długość L1: 106 mm
• Średnica otworów mocujących (d): 13 mm
• Rozstaw otworów/średnica F: 110 mm

Zastosowanie i zalety rozwiązania pneumatycznego

Zastosowanie siłownika pneumatycznego dwustronnego działania w tej zasuwie niesie ze sobą szereg korzyści operacyjnych. Mechanizm ten wykorzystuje ciśnienie sprężonego powietrza do przemieszczania klina zasuwy zarówno w kierunku otwarcia, jak i zamknięcia. Dzięki temu możliwe jest szybkie i pewne odcięcie przepływu, co jest szczególnie istotne w procesach technologicznych wymagających szybkiej reakcji systemu sterowania.

Dwustronne działanie siłownika oznacza, że urządzenie nie wymaga sprężyn powrotnych do zmiany położenia, co zwiększa jego trwałość i przewidywalność działania przy zmiennych obciążeniach. Zasuwa ta znajduje zastosowanie w przemyśle rolniczym, przetwórczym oraz w instalacjach wodno-kanalizacyjnych, gdzie konieczna jest automatyczna regulacja lub odcinanie przepływu cieczy lub materiałów sypkich.

Kompatybilność i montaż

Produkt jest kompatybilny z systemami rurowymi o standardowych wymiarach kołnierzy dla średnicy 6 cali. Przed montażem należy zweryfikować rozstaw otworów (F = 110 mm) oraz średnicę śrub mocujących (d = 13 mm), aby zapewnić prawidłowe spasowanie z istniejącą infrastrukturą. Wysokość zabudowy (H = 557 mm) powinna być również brana pod uwagę przy projektowaniu przestrzeni montażowej, szczególnie w przypadku instalacji w ciasnych pomieszczeniach technicznych.

Zasuwa MZ to produkt nowy, dostępny na zamówienie, przeznaczony dla klientów poszukujących niezawodnej armatury przemysłowej z możliwością zdalnego sterowania. Dzięki zastosowaniu sprawdzonych rozwiązań konstrukcyjnych, urządzenie zapewnia wysoki poziom bezpieczeństwa i efektywności pracy instalacji.
