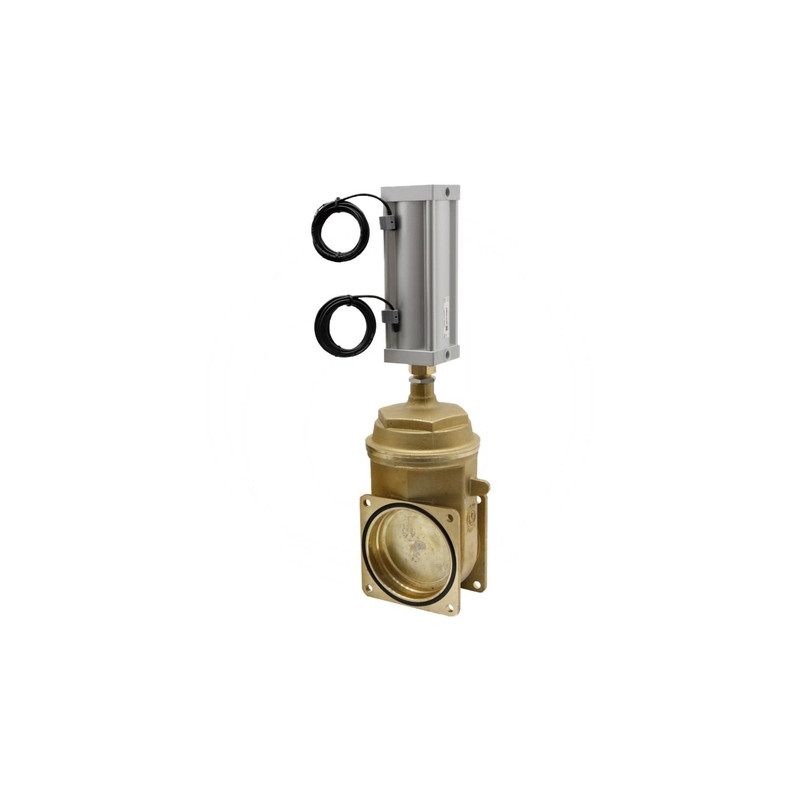

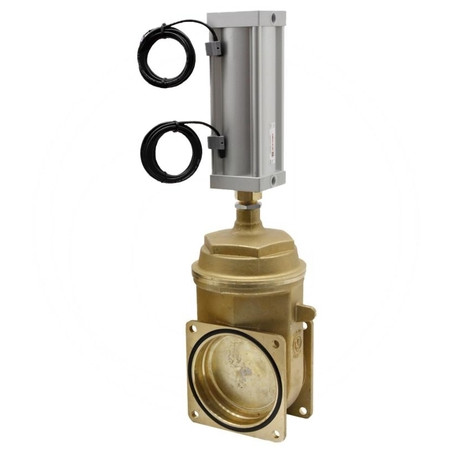

Zasuwa 6"-0050, z siłownikiem pneumatycznym dwustronnego działania i kontaktronem, art. 0571

Zasuwa kołnierzowa 6" z siłownikiem pneumatycznym i kontaktronem – model ARZO0050150571

Prezentowana zasuwa suwakowa o średnicy nominalnej 6 cali stanowi zaawansowane rozwiązanie dla systemów przesyłu mediów, wymagających precyzyjnej i zautomatyzowanej kontroli przepływu. Produkt marki MZ, oznaczony numerem artykułu 0571 oraz referencją ARZO0050150571, został zaprojektowany z myślą o trwałości i niezawodności w warunkach przemysłowych. Kluczowym elementem konstrukcyjnym jest zastosowanie pneumatycznego mechanizmu dwustronnego działania, który umożliwia zarówno otwieranie, jak i zamykanie zasuwy przy użyciu sprężonego powietrza, zapewniając szybki czas reakcji i wysoką siłę roboczą.

Konstrukcja i specyfikacja techniczna

Zasuwa charakteryzuje się typem przyłącza kołnierz-kołnierz, co ułatwia jej montaż w istniejących instalacjach rurowych zgodnych ze standardami przemysłowymi. Szerokość nominalna urządzenia wynosi 145 mm, co odpowiada standardowi 6-calowemu. Konstrukcja opiera się na zasuwie klinowej, która zapewnia szczelne odcięcie przepływu medium. Całość została wyposażona w kontaktron, pozwalający na zdalny monitoring położenia klina (otwarte/zamknięte) i integrację z systemami sterowania automatyki procesowej.

Poniżej przedstawiamy szczegółowe wymiary geometryczne produktu, które są kluczowe przy projektowaniu przestrzeni montażowej:

• Średnica nominalna (Ø): 145 mm
• Szerokość nominalna: 145 mm (6")
• Długość całkowita (H): 557 mm
• Wysokość konstrukcyjna (h): 318 mm
• Długość korpusu (L): 180 mm
• Długość przyłącza (L1): 106 mm
• Szerokość kołnierza (F): 110 mm
• Wysokość kołnierza (l): 150 mm
• Średnica otworów montażowych (d): 13 mm

Zastosowanie siłownika pneumatycznego dwustronnego działania

Zastosowanie siłownika dwustronnego działania oznacza, że ruch tłoka w obu kierunkach jest wymuszany przez ciśnienie powietrza. Rozwiązanie to jest szczególnie polecane w aplikacjach, gdzie wymagana jest duża siła przy otwieraniu zasuwy pod ciśnieniem medium oraz szybkie, kontrolowane zamykanie. W przeciwieństwie do siłowników jednostronnych (sprężynowych), mechanizm ten nie zależy od siły sprężyny powrotnej, co zwiększa żywotność układu i eliminuje ryzyko awarii związanej ze zmęczeniem materiału sprężyny w długim okresie eksploatacji.

Korzyści z integracji kontaktronu

Wbudowany kontaktron pełni funkcję czujnika położenia krańcowego. Dzięki niemu operator lub centralny system sterowania (PLC) otrzymuje sygnał informujący o aktualnym stanie zasuwy. Jest to niezbędne w procesach technologicznych, gdzie precyzyjna informacja zwrotna o statusie zaworu wpływa na bezpieczeństwo instalacji oraz ciągłość procesu produkcyjnego. Rozwiązanie to minimalizuje konieczność fizycznej kontroli zaworu w terenie, usprawniając pracę służb utrzymania ruchu.

Dane identyfikacyjne i dostępność

Produkt jest nowy, fabrycznie zapakowany i gotowy do instalacji. Wszystkie parametry techniczne zostały zweryfikowane zgodnie z danymi producenta MZ.

• Producent: MZ
• Numer katalogowy sklepu: ARZO0050150571
• Referencja dostawcy: 4050050150571
• Typ zasuwy: Klinowa
• Obsługa: Pneumatyczna (dwustronna)
• Dostawca: Granit
