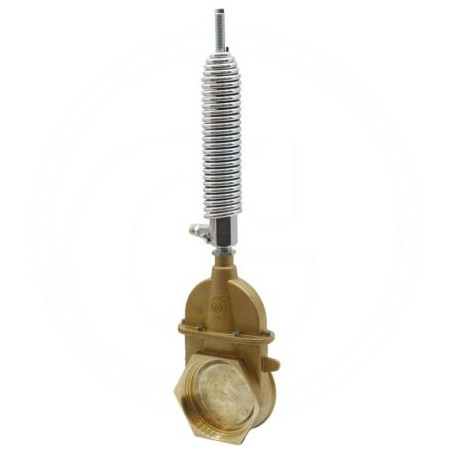

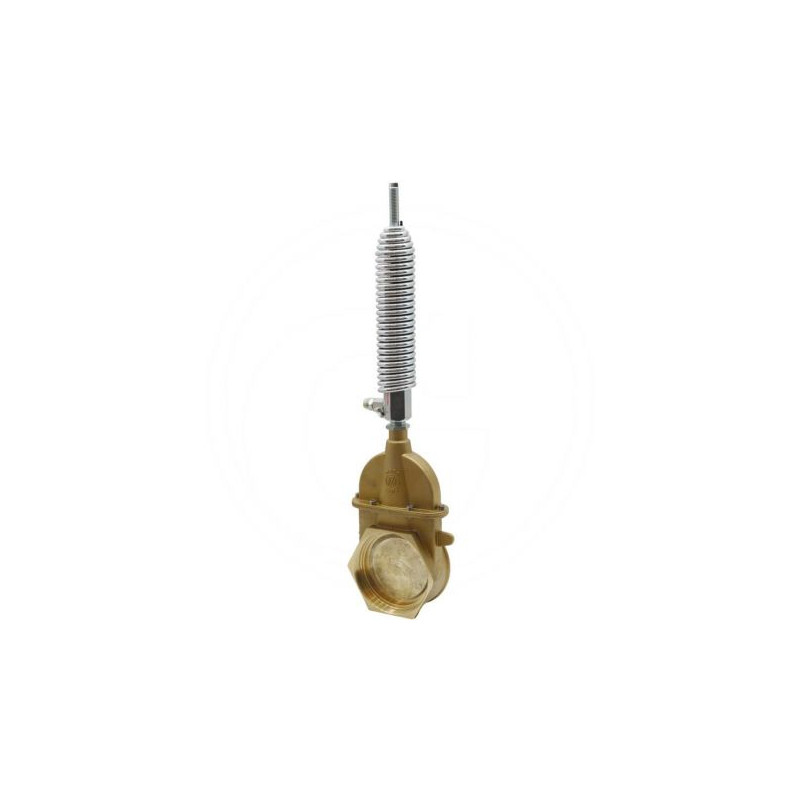

Zasuwa 6"-0070, z siłownikiem hydraulicznym art. 0510

Zasuwa suwakowa 6" z siłownikiem hydraulicznym MZ 0070

Prezentowana zasuwa suwakowa marki MZ to profesjonalne rozwiązanie przeznaczone do systemów irygacyjnych i instalacji wodociągowych wymagających precyzyjnej regulacji przepływu medium. Produkt oznaczony numerem katalogowym ARZO0070150510 (oraz referencją dostawcy 4050070150510) charakteryzuje się konstrukcją zasuwy klinowej, co zapewnia szczelne odcięcie strumienia wody oraz wysoką trwałość mechanizmu.

Kluczowym elementem tego modelu jest zintegrowany siłownik hydrauliczny (art. 0510), który umożliwia sterowanie pracą zaworu przy użyciu hydrauliki jednostronnego działania. Rozwiązanie to znacząco ułatwia obsługę dużych średnic rur, eliminując konieczność ręcznego, fizycznego wysiłku przy otwieraniu i zamykaniu armatury. Zasuwa posiada przyłącza typu gwint wewnętrzny po obu stronach, co ułatwia jej montaż w istniejących instalacjach rurowych.

Konstrukcja i parametry techniczne

Zasuwa została zaprojektowana z myślą o pracy w trudnych warunkach eksploatacyjnych. Jej konstrukcja opiera się na sprawdzonym mechanizmie suwakowym, gdzie klinowa zasuwa przesuwa się prostopadle do kierunku przepływu cieczy. Dzięki zastosowaniu hydrauliki jednostronnego działania, proces otwierania zaworu wspomagany jest ciśnieniem oleju hydraulicznego, natomiast zamykanie może odbywać się pod wpływem ciężaru klina lub sprężyny zwrotnej (w zależności od konkretnej konfiguracji siłownika), co gwarantuje bezpieczeństwo i powtarzalność działania.

Wymiary produktu zostały precyzyjnie dobrane do standardów branżowych dla rur o średnicy nominalnej 6 cali. Kompaktowa budowa przy zachowaniu pełnej funkcjonalności pozwala na montaż w miejscach o ograniczonej przestrzeni roboczej.

Specyfikacja techniczna

• Producent: MZ
• Nr katalogowy: ARZO0070150510
• Referencja dostawcy: 4050070150510
• Typ armatury: Zasuwa suwakowa klinowa
• Sterowanie: Siłownik hydrauliczny (hydraulika jednostronnego działania)
• Średnica nominalna: 6" (145 mm)
• Typ przyłącza: Gwint wewnętrzny – Gwint wewnętrzny
• Szerokość nominalna: 145 mm
• Wymiar Ø: 145 mm
• Wymiar h: 321 mm
• Wymiar H (całkowita wysokość): 720 mm
• Wymiar L: 107,5 mm
• Wymiar F: 82 mm

Zastosowanie i korzyści

Zasuwy serii 0070 firmy MZ znajdują szerokie zastosowanie w rolnictwie, szczególnie w systemach nawadniania pól uprawnych, sadów oraz plantacji warzywniczych. Są również wykorzystywane w przemysłowych instalacjach przesyłowych wody oraz w systemach przeciwpożarowych. Zastosowanie siłownika hydraulicznego art. 0510 pozwala na integrację zasuwy z centralnymi systemami sterowania nawadnianiem lub obsługę manualną za pomocą pompy hydraulicznej, co jest kluczowe przy dużych ciśnieniach roboczych.

Dzięki gwintowanym przyłączom wewnętrznym, montaż jest szybki i nie wymaga specjalistycznych narzędzi spawalniczych, o ile rurociąg posiada odpowiednie końcówki zewnętrzne. Solidna konstrukcja zapewnia długą żywotność nawet przy intensywnym użytkowaniu w sezonie wegetacyjnym.
